3.2 Installation mécanique
3.2.1 Entrées du réservoir
Il est recommandé de raccorder les tuyauteries
d'aspiration aux entrées supérieures du réservoir.
Cela évite le reflux et les dépôts dans la tuyauterie
d'aspiration et permet un niveau de démarrage haut
de la pompe. Un niveau de démarrage élevé
augmente le volume effectif du réservoir et diminue le
nombre de démarrages/arrêts des pompes.
5
4
3

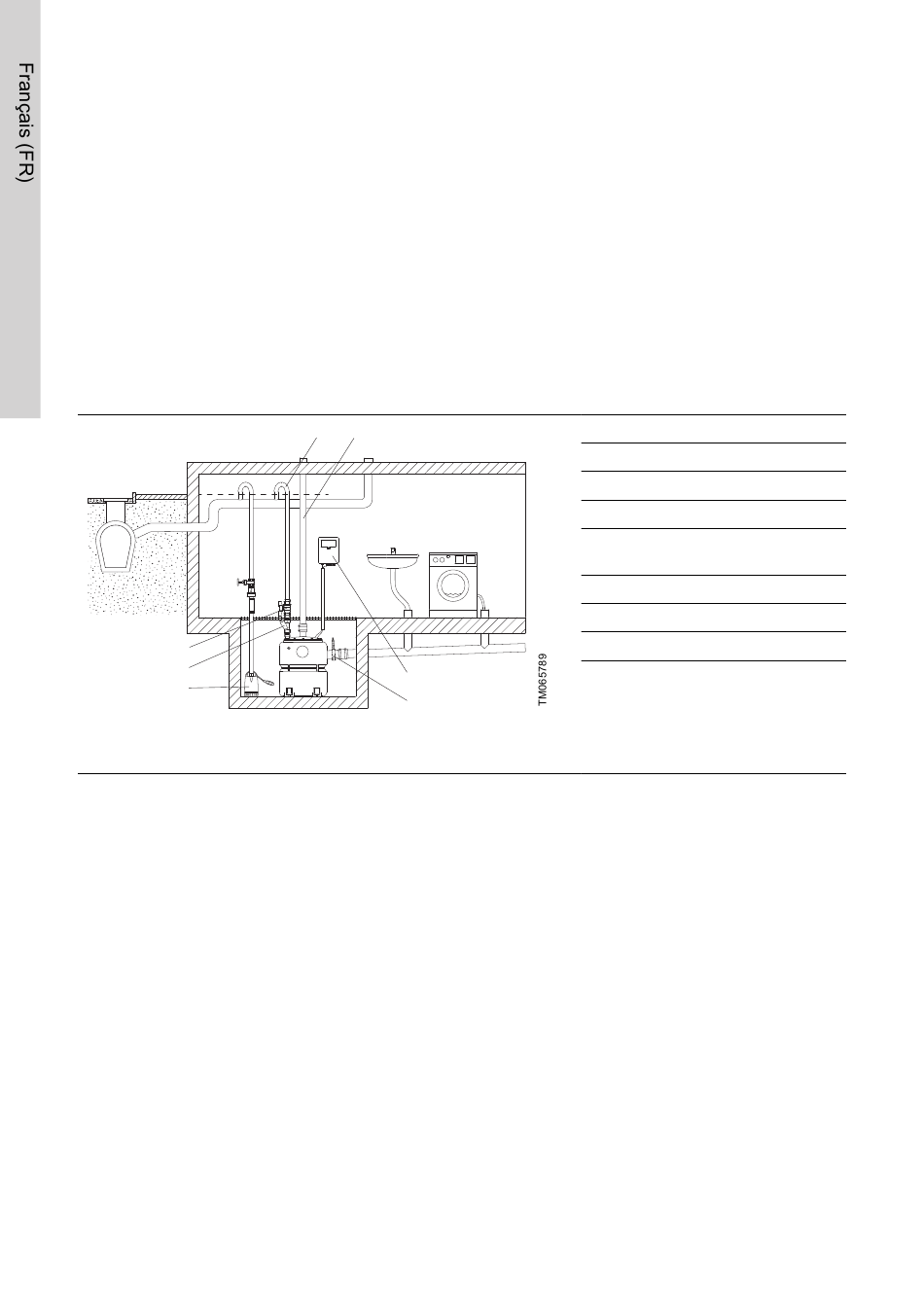

Exemple d'installation avec réservoir dans un puisard et coffret de
commande. La pompe à membrane n'est pas illustrée.
268
3.2.2 Lieu d'installation
Installer la station de relevage dans une pièce bien
éclairée et ventilée disposant d'un espace de 60 cm
autour de tous les équipements devant être utilisés et
entretenus.
Le réservoir ne doit pas être exposé au rayonnement
direct du soleil. La lumière UV peut affecter les
propriétés du matériau composite et abréger sa durée
de vie.
La station est uniquement conçue pour une
installation en intérieur. En cas d'installation à
l'extérieur, la station de relevage doit être placée dans
une fosse fermée.
Le réservoir peut être inondé et être installé dans une
cave présentant un risque d'inondation.
7
6
2
1
Pos. Désignation
1
Robinet d'arrêt, aspiration
2
Régulateur
3
Pompe de drainage
Clapet anti-retour, refoule-
4
ment
5
Robinet d'arrêt, refoulement
6
Tuyauterie de purge
7
Boucle de reflux
