Remplacement Du Module De Détection; Connexion Du Capteur Par Boucle De Courant Aux Panneaux De Contrôle Dega Upa Ii / Dega Upa Iii; Installation Du Câblage Rs485; Réglage De L'adresse Du Détecteur Rs485 - DEGA NBx-yL III Mode D'emploi

e)
Connectez le câblage au bornier du détecteur conformément aux chapitres "connexion du détecteur aux
panneaux de contrôle".
f) Assemblez le détecteur à l'aide de quatre vis à tête hexagonale de 3 mm.
Remplacement du module de détection

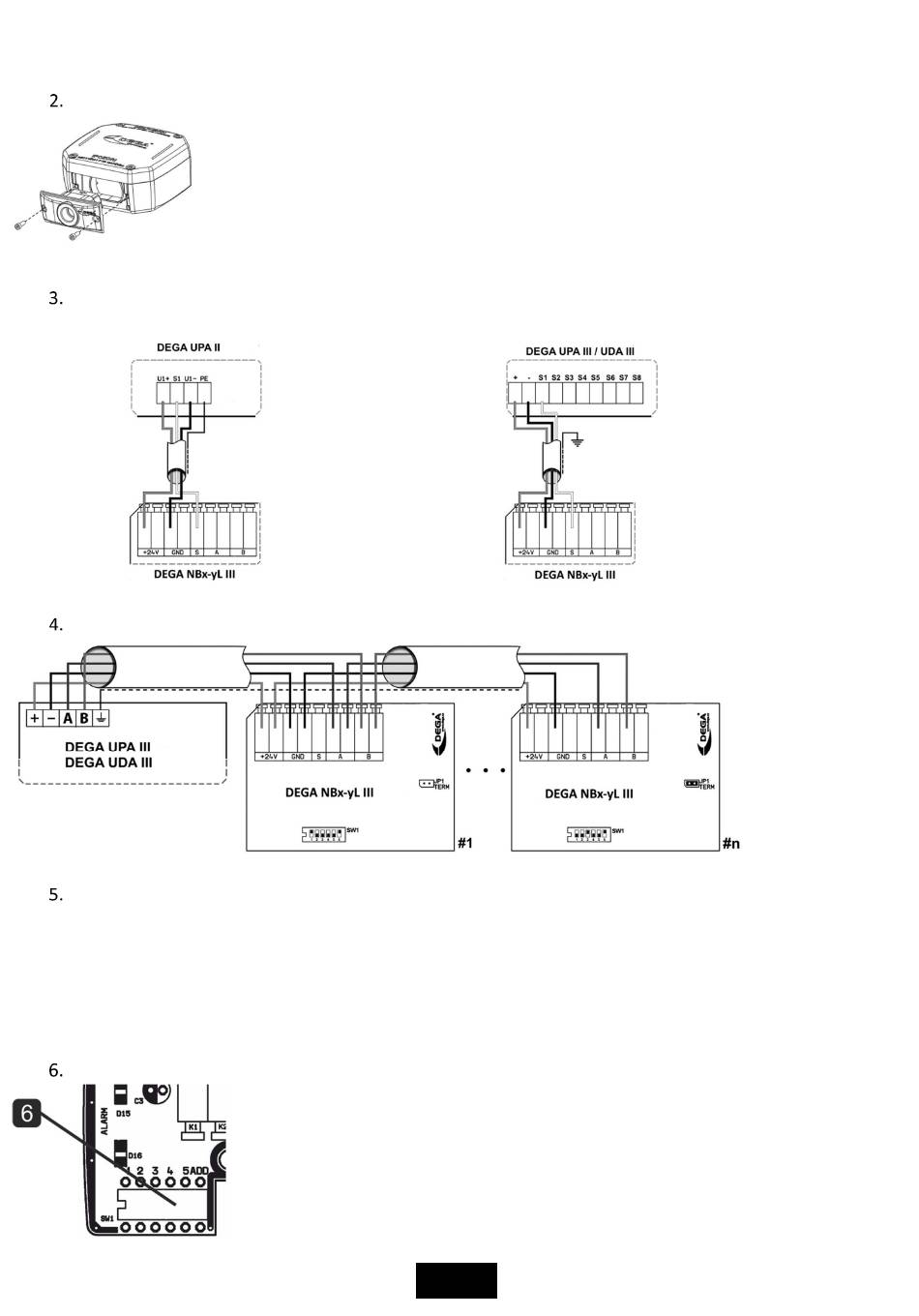

Connexion du capteur par boucle de courant aux panneaux de contrôle DEGA UPA II/DEGA UPA III
Connectez un détecteur à chaque canal du panneau de contrôle comme indiqué sur l'image.
Connexion du capteur via RS485 au panneau de contrôle DEGA UKA III/DEGA UPA III/DEGA UDA III
Installation du câblage RS485
Le câblage doit être réalisé en utilisant la topologie du bus et selon les principes du RS485.
Le nombre maximum de capteurs connectés par canal de la centrale est de 16 (peut être inférieur selon la configuration de la
centrale), et la longueur totale du bus (distance électrique entre la centrale et le dernier capteur) ne doit pas dépasser 400 m.
Le choix du type de câble approprié dépend du rapport d'incendie et du protocole de détermination des effets externes.
Réglage de l'adresse du détecteur RS485
Cette opération ne doit pas être effectuée lorsque le détecteur est sous tension.
Si le module du capteur doit être remplacé par une nouvelle pièce, dévissez et retirez le
couvercle. Dévissez la paire de vis hexagonales de 3 mm sur le module du capteur et
retirez le module du capteur avec précaution pour ne pas endommager les broches de
l'unité du capteur. Faites glisser avec précaution le nouveau module - ne pliez pas les
broches. Fixez-le avec une paire de vis et faites glisser le couvercle pour le fixer.
Chaque détecteur doit avoir une adresse unique définie dans l'ensemble du bus. Sinon, des
collisions et une communication dysfonctionnelle se produisent.
L'adresse du détecteur peut être réglée en interne à l'aide du programme DegaConfig ou sur
un commutateur DIP sur le circuit imprimé.
Si la position 6 (marquée ADD) est en position ON, l'adresse est prise en fonction du réglage
des broches 1-5. Sinon, l'adresse définie par DegaConfig est utilisée.
6
