12 Pièces de rechange
12.2.3

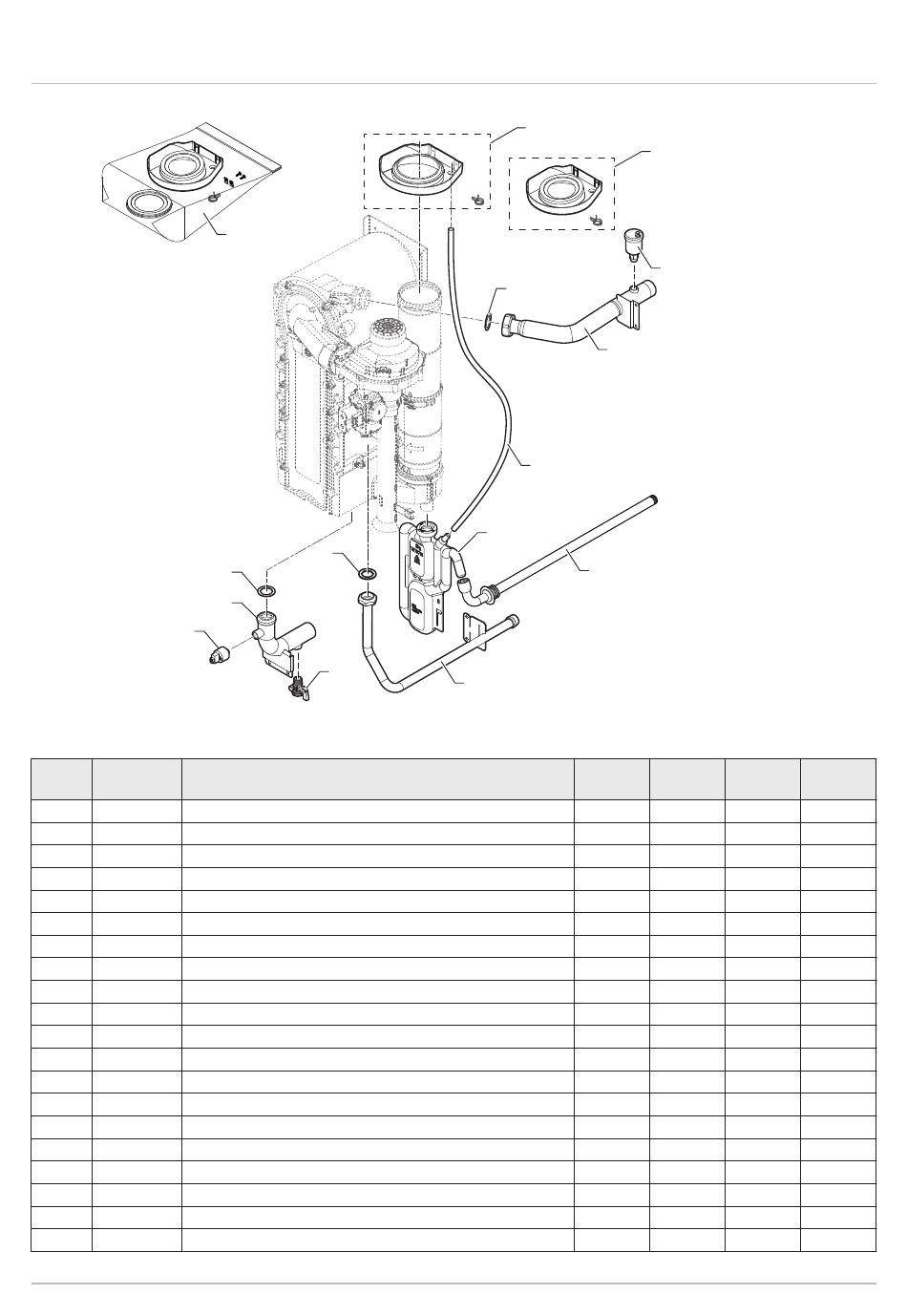

Circuit hydraulique

Fig.46
4
Tab.29
Repè­ Référence Description
res
1 7676579 Tube départ complet
1 7680598 Tube départ complet
1 7670807 Tube départ complet
2 7672557 Tube retour complet
3 7762717 Tube gaz complet
3 7775816 Tube gaz complet
3 7776023 Tube gaz complet
4 7698560 Manomètre HUBA G3/8"
5 94994712 Tube PVC diamètre 16x12
6 7745044 Déflecteur eau complet avec joint, diamètre 80 mm
6 7744668 Déflecteur eau complet avec joint, diamètre 100 mm
7 94902073 Robinet de vidange 1/2"
8 94918138 Purgeur
9 95013064 Joint vert 44x32x2 mm
10 95013060 Joint vert 24x17x2 mm
10 95013062 Joint vert 30x21x2 mm
11 7692329 Flexible condensats
13 7706103 Siphon assemblé, hauteur 160 mm
13 7706038 Siphon assemblé, hauteur 250 mm
15 7103731 Joint bac condensat
44 Elidens PGC
15
10
9
2
7
6
9
1
5
13
11
3
Elidens
PGC 45
x
x
x
x
x
x
x
x
x
x
x
x
x
6
8
MW-2001305-01
Elidens Elidens Elidens
PGC 65 PGC 90 PGC 115
x
x x
x x x
x
x
x
x x x
x x x
x x x
x x x
x x x
x x x
x x
x
x x x
x
x x
x x x
