5 Installation

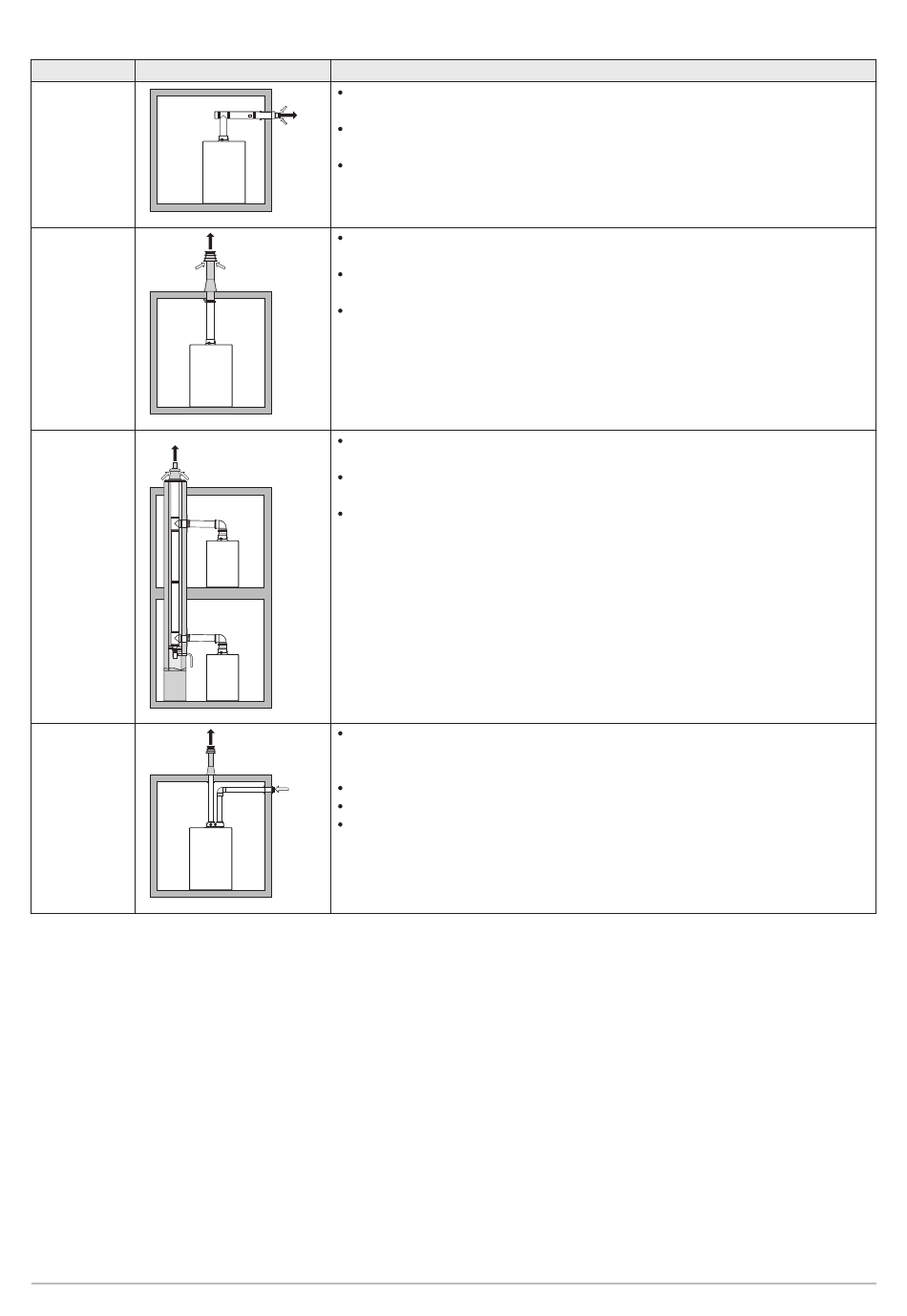

Configuration Principe
C
13
C
13X
C
33
C
33X
C
43
C43X
C
53
28 Elidens PGC
Description
Raccordement air/fumées par l'intermédiaire de conduits concentriques à un
terminal horizontal (dit ventouse). Utilisation d'un système certifié CE.
Celui-ci permet d'aspirer l'air nécessaire à la combustion et évacue en même
temps les produits de la combustion.
Les parties terminales du conduit d'évacuation dédoublé doivent s'inscrire
dans un carré de 50 cm de côté pour les chaudières inférieures à 70 kW et de
100 cm de côté pour les chaudières de plus de 70 kW.
AD-3001056-01
Raccordement air/fumées par l'intermédiaire de conduits concentriques à un
terminal vertical (sortie de toiture). Utilisation d'un système certifié CE.
Celui-ci permet d'aspirer l'air nécessaire à la combustion et évacue en même
temps les produits de la combustion.
Les parties terminales du conduit d'évacuation dédoublé doivent s'inscrire
dans un carré de 50 cm de côté pour les chaudières inférieures à 70 kW et de
100 cm de côté pour les chaudières de plus de 70 kW.
AD-3001057-01
Raccordement air/fumées par l'intermédiaire de conduits concentriques, à un
conduit commun servant à plusieurs applications de chauffage.
Le conduit commun est relié en toiture à un terminal vertical qui permet d'aspi­
rer l'air nécessaire à la combustion et évacue les produits de combustion.
Utilisation d'un système certifié CE.
MW-2000822-01
Raccordement air/fumées par l'intermédiaire de conduits séparés débouchant
sur deux terminaux séparés. L'un permet d'aspirer l'air nécessaire à la com­
bustion tandis que l'autre évacue les produits de combustion.
Les terminaisons peuvent déboucher dans des zones de différentes pressions.
Ne pas installer l'arrivée d'air et l'évacuation sur des façades opposées.
Utilisation d'un système certifié CE.
AD-3001058-02
