7. Supporto montaggio murale
4 x Ø7mm

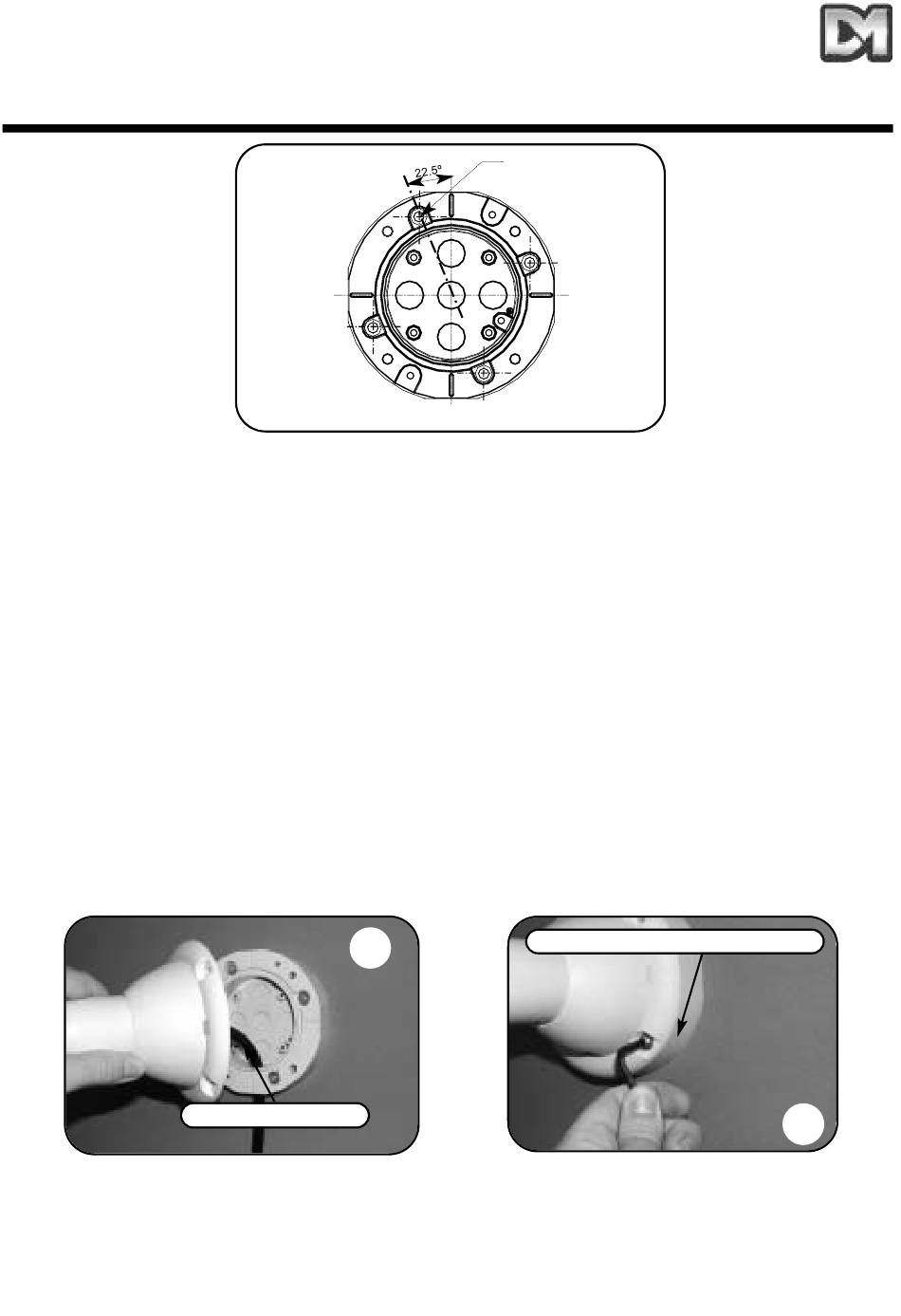

Fig.8 Base del supporto
A. Togliere la base del supporto svitando i fissaggi esterni, in seguito preparare il muro per il
montaggio, segnando e forando 4 fori Ø7 servendosi della base del supporto come modello, come
mostrato sopra. Per aiutare nell'orientamento, sono forniti dei piani sulle 4 assi, che consentono di
utilizzare una livella ad acqua per l'allineamento. (Fig 8) (utilizzare degli occhiali protettivi quando si
fora)
B. Inserire 4 sistemi di fissaggio Rawlplug nel muro fino al limite.
C. Mettere nella posizione giusta la base del supporto e avvitare le viti di fissaggio murale nei
tasselli.
D. Stringere i fissaggi per una tenuta perfetta. Nota: Si consiglia di utilizzare un sistema di
espansione in opzione (9011) quando si fissa sulla muratura, per ridurre le forze di trazione su un
solo mattone.(Disponibile presso Dedicated Micros su richiesta)
Nota: Posizionando un domo sull'angolo di un edificio, si ottiene un'area di sorveglianza maggiore. A questo
proposito, Dedicated Micros offre un supporto d'angolo in opzione (9007) da adattare al supporto murale
standard.
E. Far passare il cavo dal supporto attraverso l'apposito foro d'ingresso sulla parte inferiore della
base del supporto, poi fissare il supporto (Fig 9) (Nota: le basi dei supporti possono essere
orientate in modo tale che il foro d'ingresso del cavo sia sul lato o sulla parte superiore.)
F. Con i fissaggi forniti, fissare il supporto alla base come mostrato. (Fig 10)
E
Sistemi di fissaggio esterni (M6 x 16)
Viti di fissaggio murale
F
Fig. 9
Fig. 10
