Notice d'utilisation
Hachoirs DRC 22 & 82
TRES IMPORTANT :
•
•
•

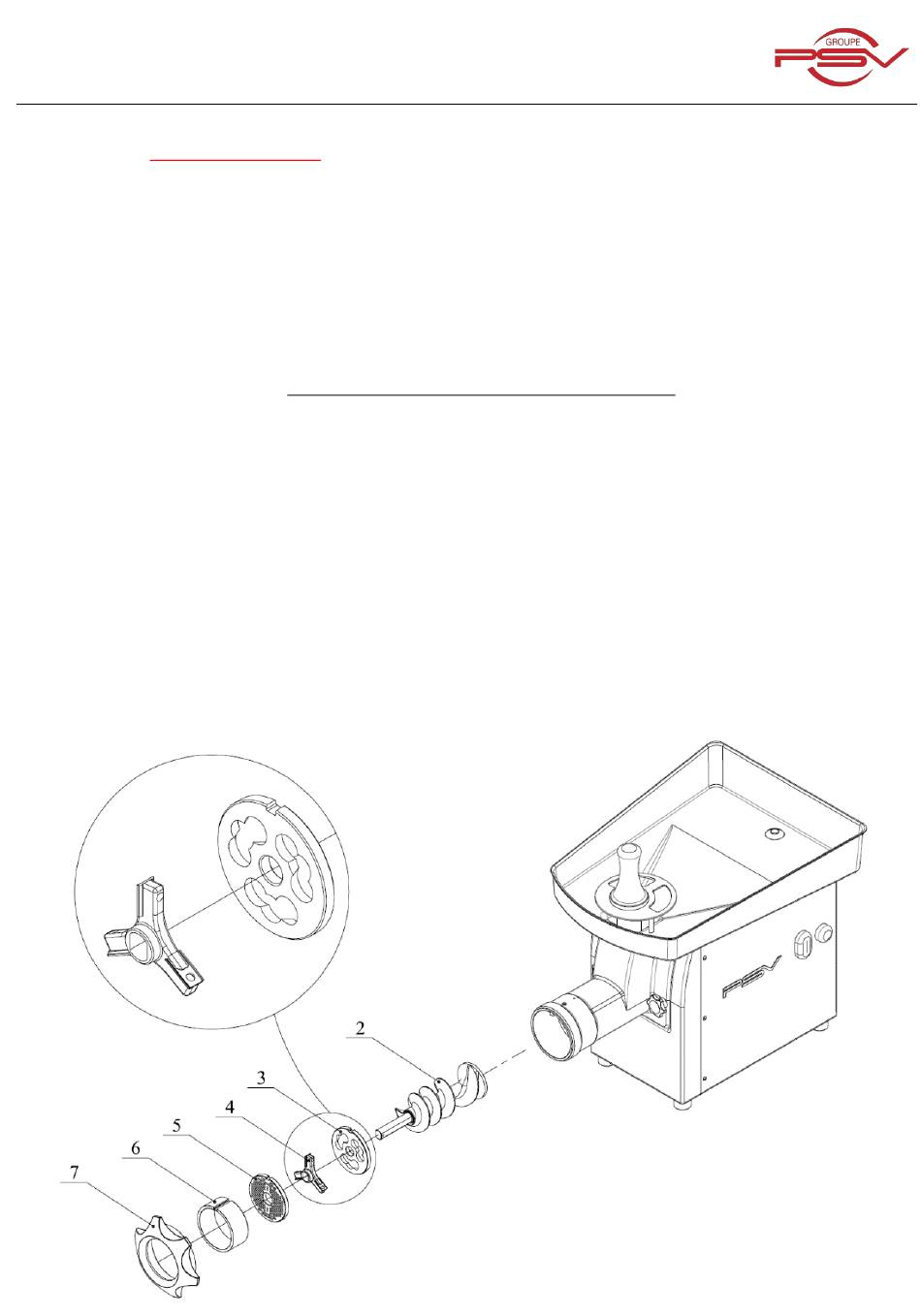

A- Introduire l'hélice (2) à l'intérieur du corps (1) avec un léger
mouvement de rotation pour un bon enclenchement avec le six
pans de l'arbre de sortie moteur.
B- Monter la plaque couteau (3).
C- Monter le couteau (4).
D- Monter la plaque (5).
E- Monter la bague (6).
F- Monter L'écrou inox (7).
Il est indispensable de suivre l'ordre du montage.
Ne pas monter l'ensemble corps / hélice et système de
coupe en une fois.
Le montage doit se faire comme indiqué ci-dessus en
plusieurs phases successives.
SYSTEME 3 ELEMENTS DE COUPE (UNGER).
