4. INSTALLATION (
4.5 I
NSTALLATION DES CONDUITS ET GRILLES
Ne jamais installer une grille d'évacuation d'air vicié dans une pièce où se trouve un appareil de combustion, tel
qu'une fournaise, un chauffe-eau à gaz ou un foyer.
Le réseau de conduits doit être installé conformément à tous les codes en vigueur.
4.5.1 S
YSTÈME INDÉPENDANT
É '
VACUATION D AIR VICIÉ
• Installer les grilles dans les pièces qui génèrent des polluants : Salles de bains, buanderie, etc.
• Installer les grilles sur un mur intérieur, à une distance de 6 po à 12 po (152 mm à 305 mm) du plafond OU les installer au plafond
(le conduit ne doit jamais passer par l'entretoit).
• Si une grille est installée dans la cuisine, elle doit être munie d'un filtre lavable et être située à au moins 4 pi (1,2 m) de la cuisinière
• Si possible, mesurer la vélocité de l'air qui passe par les grilles. Si la vélocité excède 400 pi/min. (122 m/min), cela signifie que la
grille est trop petite. La remplacer par une plus grande.
D '
ISTRIBUTION D AIR FRAIS
• Installer dans les chambres à coucher, salle à manger, salle de séjour et sous-sol.
• Installer les grilles en haut des murs en dirigeant le flux d'air vers le plafond. La portée horizontale du jet d'air doit être perceptible
à environ 3 pi (910 mm) de la grille. (L'air frais circulera dans la partie supérieure de la pièce et se mélangera avec l'air ambiant
avant de descendre au niveau des occupants.)
4.5.2 S
YSTÈME JUMELÉ À UNE FOURNAISE
É '
VACUATION D AIR VICIÉ
(Le même que le système indépendant, décrit à la section 4.5.1 ci-dessus)
D '
ISTRIBUTION D AIR FRAIS
Lors du raccordement des conduits à la fournaise, l'installation doit être effectuée en conformité avec tous les
codes et standards en vigueur. Veuillez consulter votre code du bâtiment local.

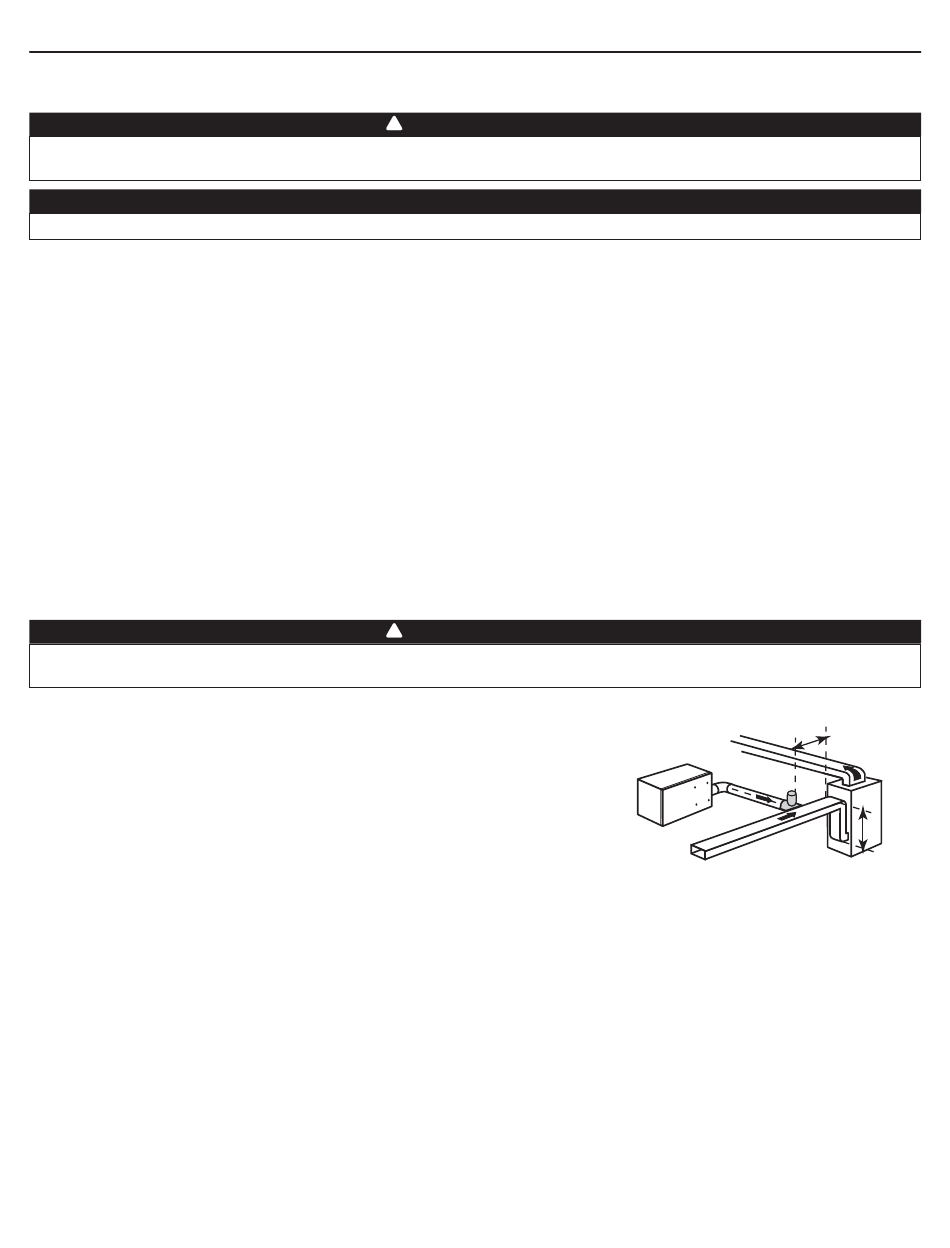

• Découper une ouverture dans le conduit de retour d'air de la fournaise à une
distance d'au moins 10 pi (3,1 m) de la fournaise (A+B).
• Relier cette ouverture à une extrémité de la section supérieure d'un raccord en T en
métal (le T sera inversé, voir la pièce en gris dans l'illustration ci-contre).
• Relier l'autre extrémité de la section supérieure du raccord en T à la bouche de
distribution d'air frais du VRC (voir l'illustration ci-contre).
NOTE : Dans ce cas-ci, il est essentiel que le ventilateur de la fournaise soit en marche
lorsque le VRC est activé. Synchroniser le fonctionnement du ventilateur de
la fournaise avec le fonctionnement du VRC (voir la section 6).
)
SUITE
!
( '
TEL QU IL EST ILLUSTRÉ À LA SECTION
:
:
( '
TEL QU IL EST ILLUSTRÉ À LA SECTION
:
:
!
AVERTISSEMENT
ATTENTION
3.1)
3.2)
AVERTISSEMENT
8
A
A+B =
PAS MOINS
VJ0089
10 (3,1
DE PI
B
)
M
