Sécurité fonctionnelle – Manuel supplémentaire pour la série SK 250E-FDS

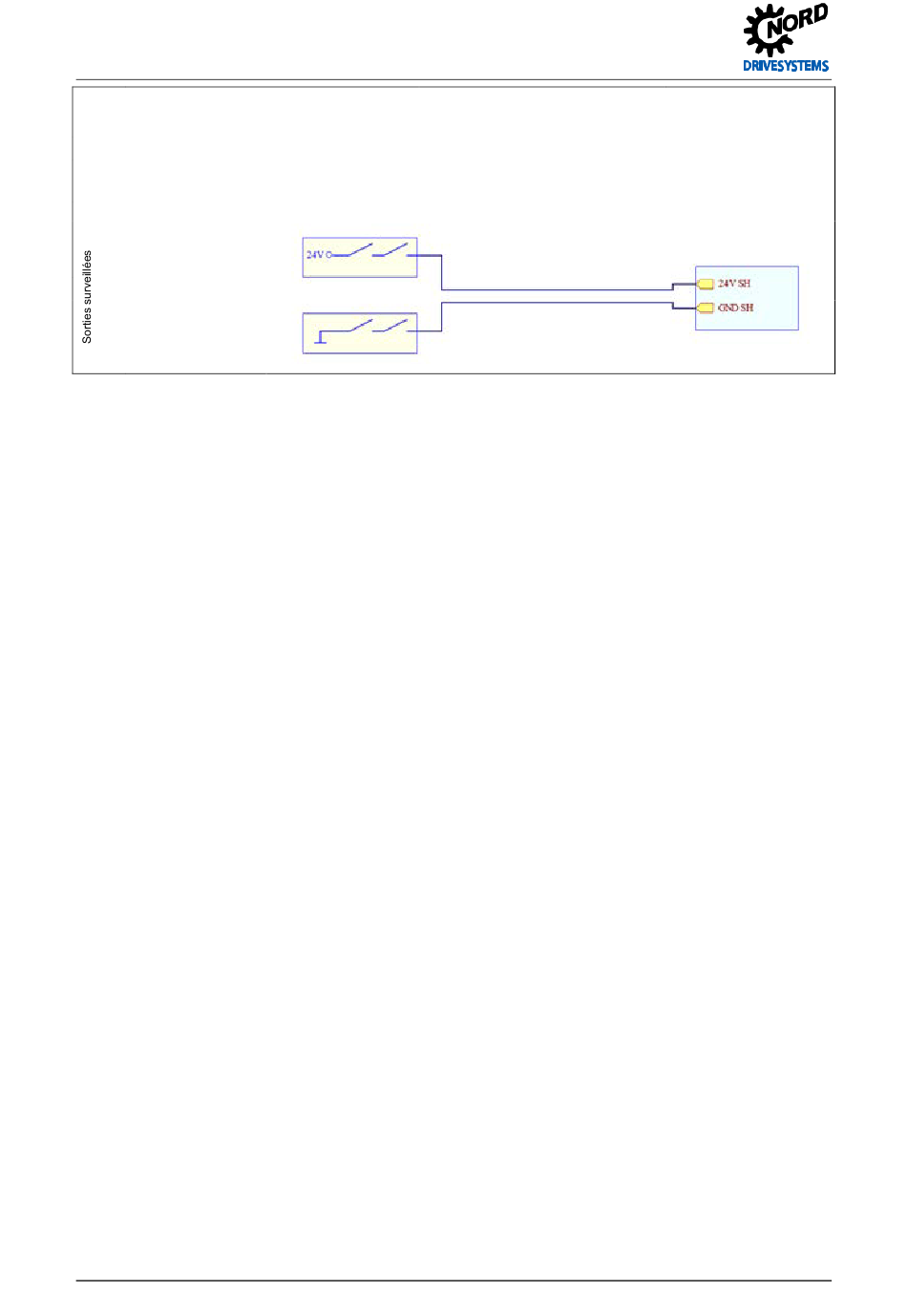

Sortie de sécurité au niveau du
commutateur de sécurité
Sortie 1
Sortie 2
Dans ce cas, un câble blindé n'est pas absolument nécessaire si les sorties de sécurité sont
surveillées. Si par exemple, d'autres câbles de commande 24 V sont posés dans le même canal de
câble et que l'on attribue une erreur « court-circuit 24V_SH » à un câble de commande (=24 V), cette
erreur est détectée par la surveillance de la sortie du commutateur et le « blocage des impulsions
sécurisé » se déclenche par une seconde sortie de sécurité. De plus amples détails pour l'application
concrète sont indiqués par l'analyse des modes de défaillance et de leurs effets.
Si aucun câble blindé n'est utilisé pour le câblage de la fonction de sécurité, les influences des
champs électromagnétiques doivent le cas échéant être prises en compte. Ainsi, l'utilisation d'un câble
d'une longueur de 1 m (dans le propre canal de câble) dans un environnement exempt de forts
champs électromagnétiques tend à être sans danger, tandis que la pose d'un long câble directement à
proximité directe d'un fort émetteur ou d'une distribution de moyenne tension peut entraîner la
défaillance de la fonction de sécurité. Pour cette raison, l'utilisation de câbles blindés est
généralement recommandée.
