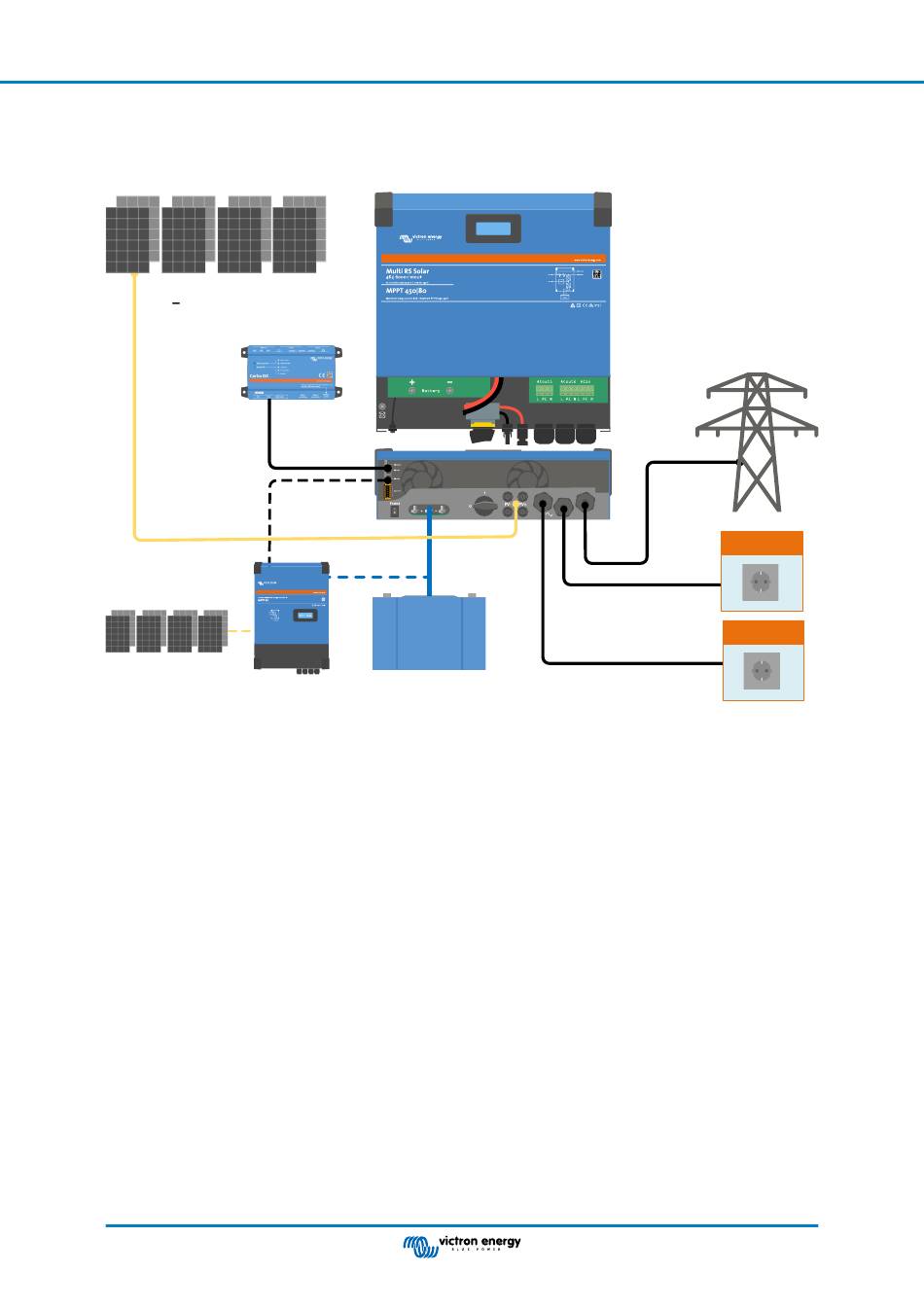

8.3. Annexe C : Exemple de diagramme de câblage
Figure 6. Multi RS Solar
Multi RS Solar
Up to 4 kW
80 400V PV array
GX device
AC input
grid connection
VE.Can
Connections
AC2 loads
AC1 loads
48V Battery
Optional additional PV array with
SmartSolar MPPT RS
