Pression de serrage uniforme

NE PAS retirer la plaque pivotante
du module PowerCage lors du
remplacement des dispositifs. Si la
plaque pivotante est retirée du
module PowerCage, l'installer dans
le bon sens, conformément à
l'estampage sur le côté.

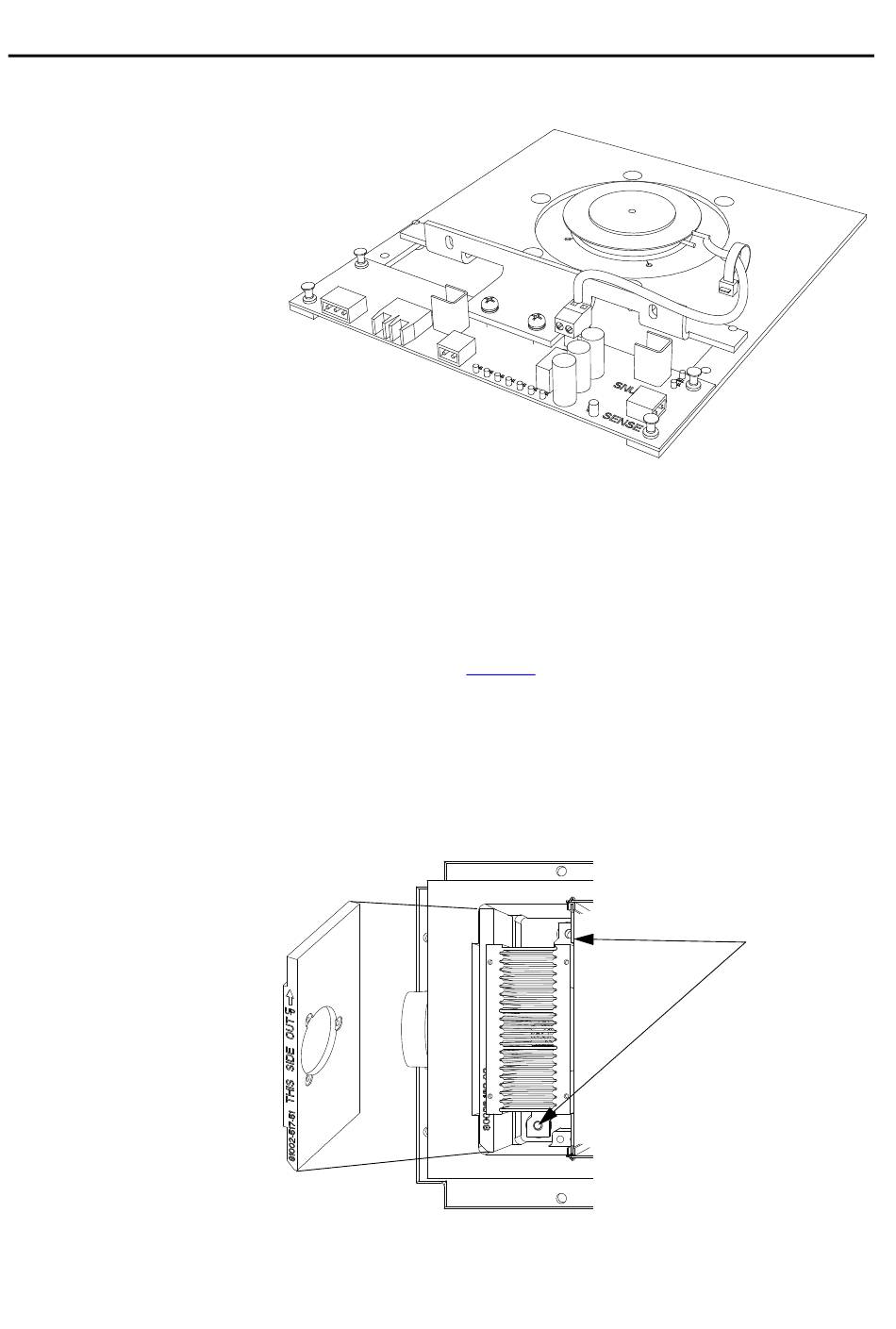

Figure 78 - Ensemble SCR et SPGDB
Toujours maintenir la pression appropriée sur les thyristors. Suivez cette
procédure lorsque vous changez des dispositifs ou desserrez complètement la
bride.
1. Appliquer une fine couche de composé électrique pour joint (Alcoa EJC
n° 2 ou équivalent homologué) sur la face du tampon de pression de la
tête de serrage
brosse et essuyez délicatement la face du coussinet avec une lingette
industrielle jusqu'à ce qu'il reste un film mince. Assurez-vous qu'il n'y a
plus de poils de brosse.
2. Serrer les boulons du dissipateur thermique avec un couple de 13,5 N•m
(10 lb•ft.), puis desserrer chaque boulon de deux tours complets.
Figure 79 - Emplacement des boulons du dissipateur thermique
Publication Rockwell Automation 7000-UM202F-FR-P - Février 2020
Définition et maintenance des composants Chapitre 2
(Figure 80). Appliquez le composé à l'aide d'une petite
Emplacement des
boulons du dissipateur
thermique
99
