Caractéristiques techniques
9.2 Module d'interface IM 154-6 PN HF IWLAN

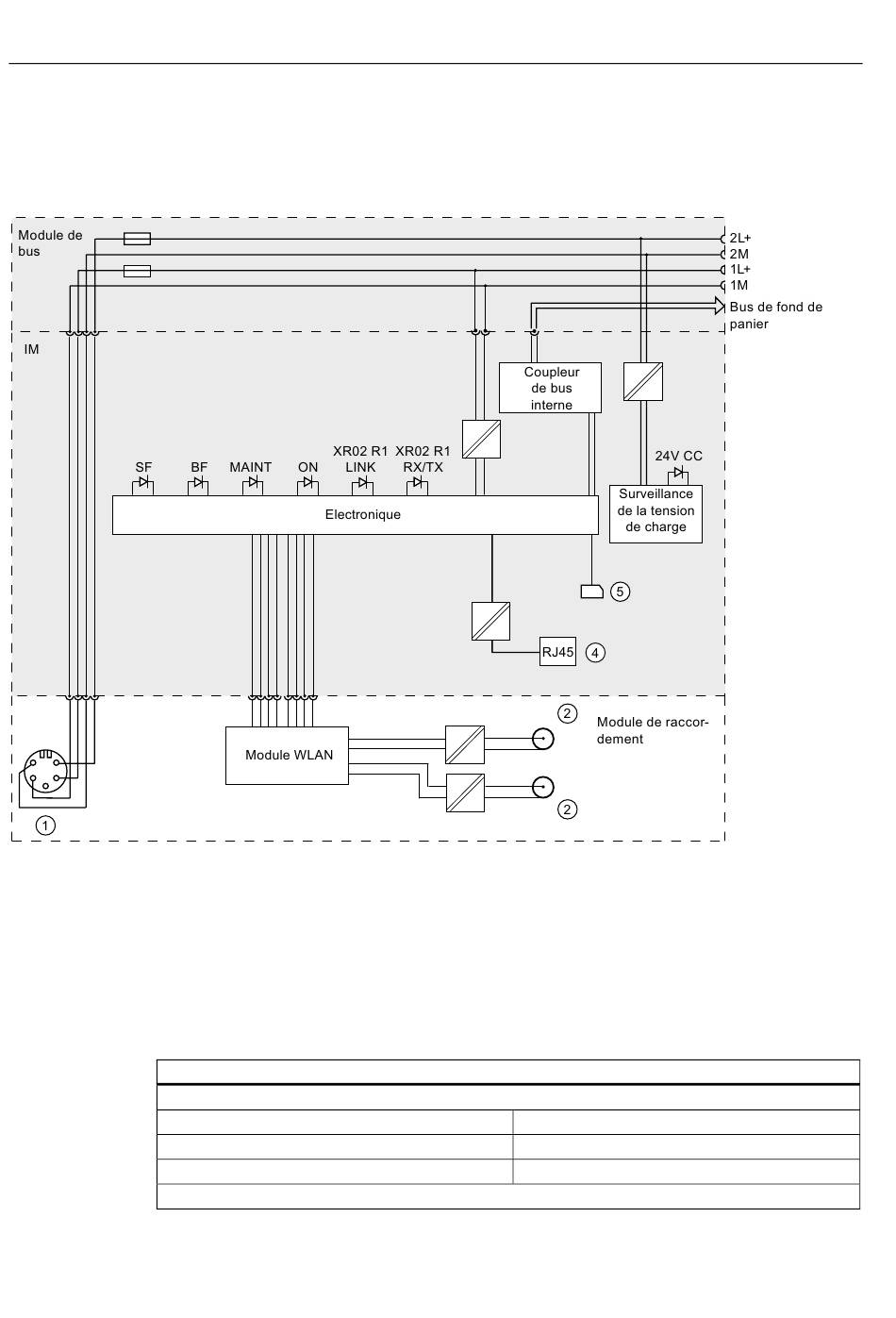

Schéma de principe
La figure suivante illustre le schéma de principe du module d'interface IM 154-6 PN HF
IWLAN avec l'unité de raccordement.
① Connecteur pour l'alimentation de l'électronique/des capteurs et de la tension de charge (alimentation)
② Raccordement pour l'antenne
④ Raccordement pour PG
⑤ SIMATIC Micro Memory Card
Figure 9-1 Schéma de principe du module d'interface IM 154-6 PN HF IWLAN
Caractéristiques techniques
Caractéristiques techniques
Dimensions et poids
Dimension L x H x P (mm)
Poids
Température ambiante en service
Caractéristiques spécifiques au module
122
135 x 130 x 60
environ 1085 g
0 °C ... 55°C
Module d'interface IM 154-6 PN HF IWLAN
Instructions de service, 02/2009, A5E02377576-02
