PinCe éleCtrique sans fil
MainTenanCe eT RÉPaRaTiOn
2
4

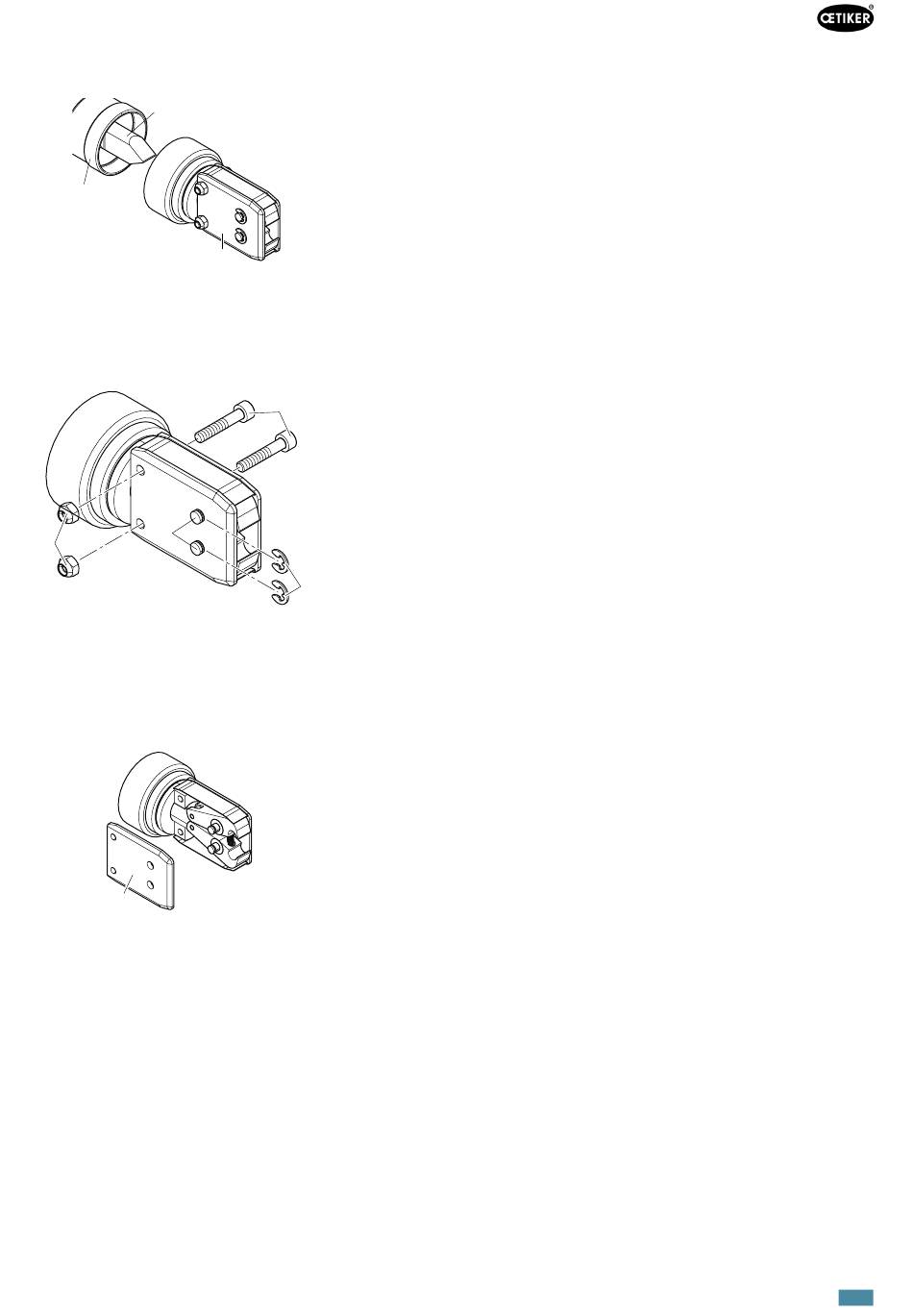

Fig. 26 :
Déconnexion de la tête de pince
3.
déconnectez la tête de pince (Fig. 26/3) de la pince électrique (Fig. 26/4).
le poussoir (Fig. 26/2) reste dans la pince électrique (Fig. 26/4).
7
8
Fig. 27 :
Démontage de la tête de pince
4.
Retirez les deux verrous Fig. (Fig. 27/6) sur la tête de pince (Fig. 26/3).
ne repoussez pas l'axe (Fig. 27/7) !
5.
dévissez deux écrous hexagonaux (Fig. 27/8) des boulons hexagonaux (Fig. 27/5).
9
Fig. 28 :
Retrait de la plaque latérale
6.
Retirez la plaque latérale (Fig. 28/9).
Édition 09.22
3
5
6
08902962
www.oetiker.com
37
