5.5.2.3 - Configuration sortie analogique 1
Chaque fois que la sortie analogique est activée dans l'une ou l'autre des séquences de chauffage ci-dessus (réchauffage matinal ou
basse limite d'alimentation), cette section permet d'en affiner le fonctionnement.

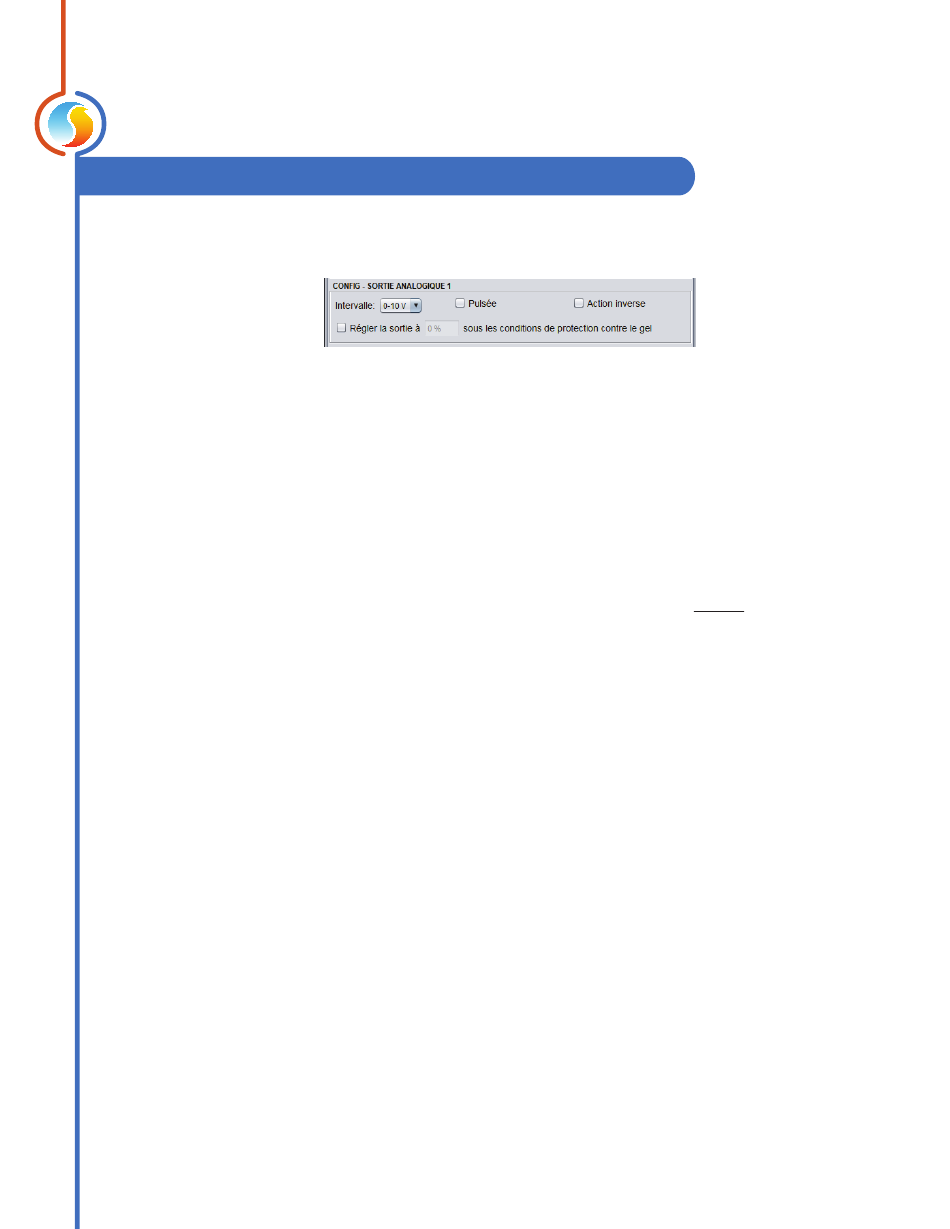

Figure 56 - Contrôle de la température d'alimentation - configuration de la sortie analogique
•
Intervalle : Cette option sélectionne la plage de tension
fournie par le régulateur de climatiseur aux bornes de la
sortie analogique 1. La plage correspond toujours à une
échelle de sortie de 0-100 %. Par exemple, dans la plage
2-10V, une sortie de 0 % correspond à 2V, et une sortie de
50 % correspond à 6V.
•
Pulsé : Lorsque pulsé, le pourcentage de sortie analogique
est utilisé pour la modulation de largeur d'impulsions au lieu
d'une modulation de la tension de sortie. La modulation de
largeur d'impulsions est conçue pour les serpentins électri-
ques de chauffage munis de relais statiques (SSR).
Par exemple, un pourcentage de sortie de 25 % pour une
sortie pulsée fera en sorte que la sortie sera ON pendant 0,25
seconde, et puis OFF pendant le 0,75 seconde restant. Ces
impulsions seront simplement répétées encore et encore.
Pour la modulation des sorties 0-10 VDC, une sortie de 25 %
fournira 2,5 VDC aux bornes de sortie.
REV. 7.5.0 / PL-FOC-RTU-C/F-FR
•
Action inverse : Le voltage de sortie sera inversement pro-
portionnel à la valeur de sortie calculée. Par exemple, dans
une plage de 0-10 VDC, si la sortie de modulation est calcu-
lée à 30 %, elle affichera 7 volts aux bornes.
•
Régler la sortie sous les conditions de protection contre
le gel : Cette option est spécialement conçue pour les serpen-
tins à eau chaude utilisant des vannes pour lesquelles la po-
sition de sécurité NE devrait PAS être 0 %. Elle est utile pour
protéger le système lorsque l'air très froid est détecté dans
l'alimentation et que le ventilateur ne tourne pas. L'utilisateur
peut spécifier une valeur de position désirée par défaut pour
activer la sortie lorsque TOUTES les conditions suivantes
sont satisfaites :
▷ La température d'air d'alimentation chute sous la limite
de coupure du ventilateur
▷ Il n'y a pas de demande ou de preuve de ventilation
▷ La température extérieure est inférieure au point de con-
signe d'activation de préchauffage.
42
