5.4.2.3 - Refroidissement Vernier
La séquence de refroidissement Vernier, en mode Température d'alimentation, fonctionne de façon quasiment identique à son mode
de fonctionnement basé sur la demande
Le niveau d'action calculé, en pourcentage, est déterminé par la une boucle PI afin de maintenir précisément le point de consigne
d'alimentation en utilisant les composantes intégrales et proportionnelles.
•
Proportionnel : La composante proportionnelle est utilisée
afin d'augmenter le niveau d'action calculé en fonction de
l'écart avec le point de consigne comme le démontre l'ima-
ge ci-dessous.
Proportionnelle
Action=0%
Consigne
Figure 38 - Composante proportionnelle de la boucle PI
du refroidissement Vernier
5.4.3 - Fonctionnement
Selon le type de refroidissement mécanique choisi, d'autres paramètres sont disponibles pour s'assurer d'un bon fonctionnement.
5.4.3.1 - Refroidissement Vernier ou en étapes
•
Temps minimum de marche : C'est le temps minimum de
fonctionnement d'une étape une fois celle-ci activée, même
si son opération n'est soudainement plus nécessaire. Ceci a
pour but d'empêcher ou réduire le phénomène de cyclage.
(Ce paramètre peut être ignoré si une limite de basse tem-
pérature est déclenchée ou si la preuve de ventilateur est
perdue, ce qui permet aux étapes de se désactiver immédi-
atement).
REV. 7.5.0 / PL-FOC-RTU-C/F-FR
(voir section
5.4.1.3). Les deux modes diffèrent lors du calcul du niveau d'action de la sortie.

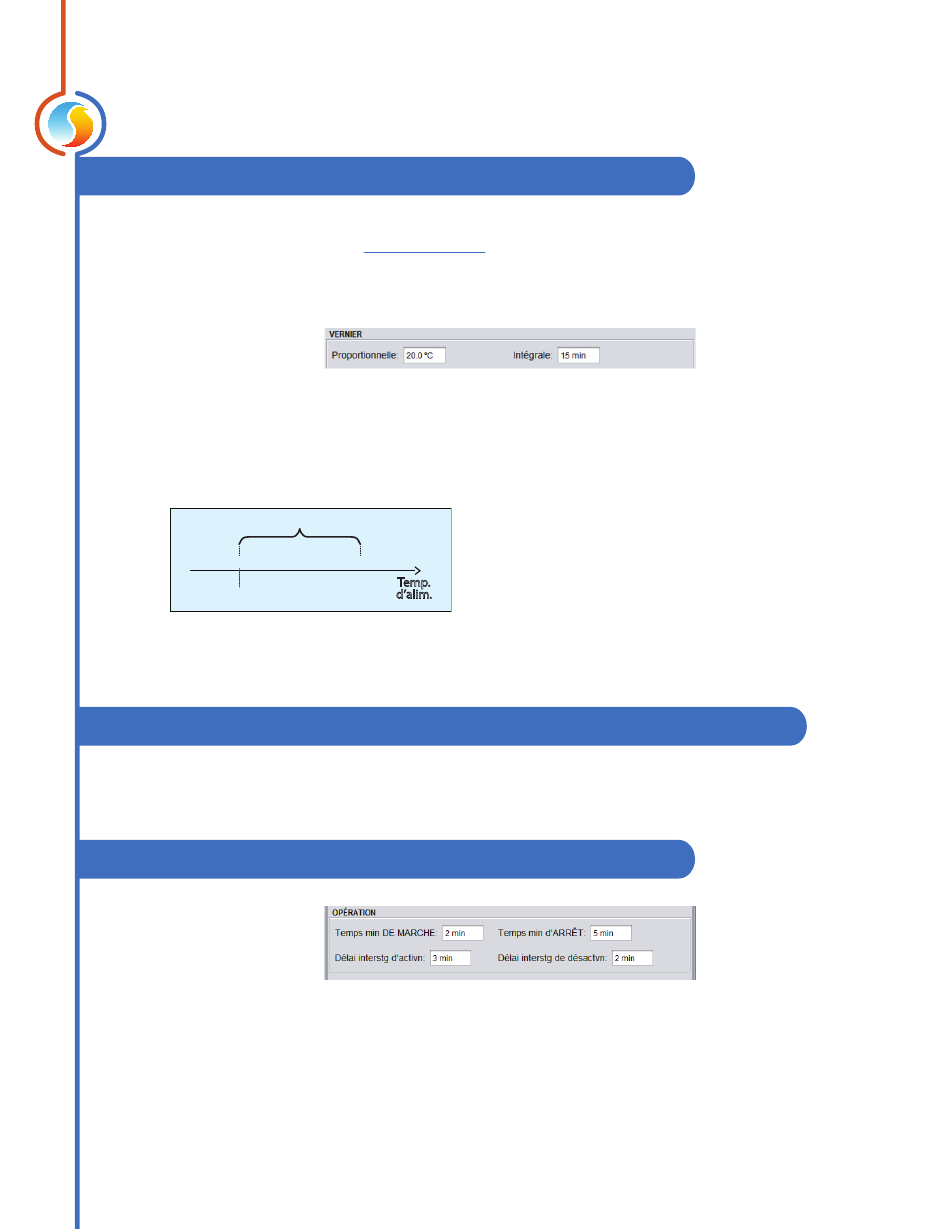

Figure 37 - Configuration de la boucle PI du refroidissement Vernier
Action=100%
Temp.
d'alim.
Figure 39 - Refroidissement Vernier ou en étapes
•
Intégrale : La composante intégrale de la boucle PI corrige
périodiquement, par petits incréments, les erreurs créés par
la composante proportionnelle. Elle est définie comme la
quantité de temps nécessaire à régler la sortie à 100 %, afin
de compenser une erreur de 1 °C (1,8 °F).
•
Temps minimum d'arrêt : C'est le temps minimum d'arrêt
d'une étape, une fois celle-ci désactivée, même si son opéra-
tion est soudainement requise. Ceci a pour but d'empêcher
ou réduire le phénomène de cyclage. Ce délai est automa-
tiquement activé lorsque l'alimentation est appliquée au
régulateur de climatiseur.
33
