5.5.1.3 - Sortie analogique 1
(Sortie 5 pour la plate-forme matérielle C1050)
La fonction de la sortie analogique 1 sur le régulateur de climatiseur peut être sélectionnée via le menu déroulant dans cette sec-
tion. Il peut être utilisé pour le chauffage standard, le préchauffage ou les deux. Dans le cas où les deux sont sélectionnés, la valeur
la plus élevée sera utilisée. Prendre note que cette section sera indisponible si le mode de refroidissement mécanique est en mode
Vernier
(voir section
5.4).
La séquence de chauffage standard pour cette sortie peut être soit ON/OFF ou modulante :
•
Étape de chauffage (différentielle) : La sortie est utilisée
comme une étape de chauffage ON/OFF, avec l'activation et
désactivation des points en fonction de la demande de
chauffage. Ces points sont centrés sur le point de consigne,
et sont séparés par le différentiel de l'étape, comme le mon-
tre le graphique suivant :
Di érentiel
OFF
Consigne
Figure 47 - Différentiel de contrôle du chauffage
selon la demande
La bande différentielle aide à s'assurer que les points d'ac-
tivation et de désactivation sont suffisamment écartés, de
manière à réduire les risques de cyclage de l'équipement.
Note : Le mode de chauffage par étape n'est pas disponible
si la fonction de sortie analogique 1 est préchauffage et
chauffage, dû au fait que le préchauffage est intrinsèque-
ment modulant.
•
Étape de chauffage (proportionnelle) : La sortie est une
étape de chauffage à modulation dont l'action change pro-
portionnellement à la demande. Vous pouvez sélectionner
si la sortie utilisera une modulation par largeur d'impulsion
d'une seconde, ou simplement une modulation analogique
de la valeur de tension de sortie.
La valeur de sortie, sur une échelle allant de 0 à 100 %, est
calculée comme suit :
REV. 7.5.0 / PL-FOC-RTU-C/F-FR

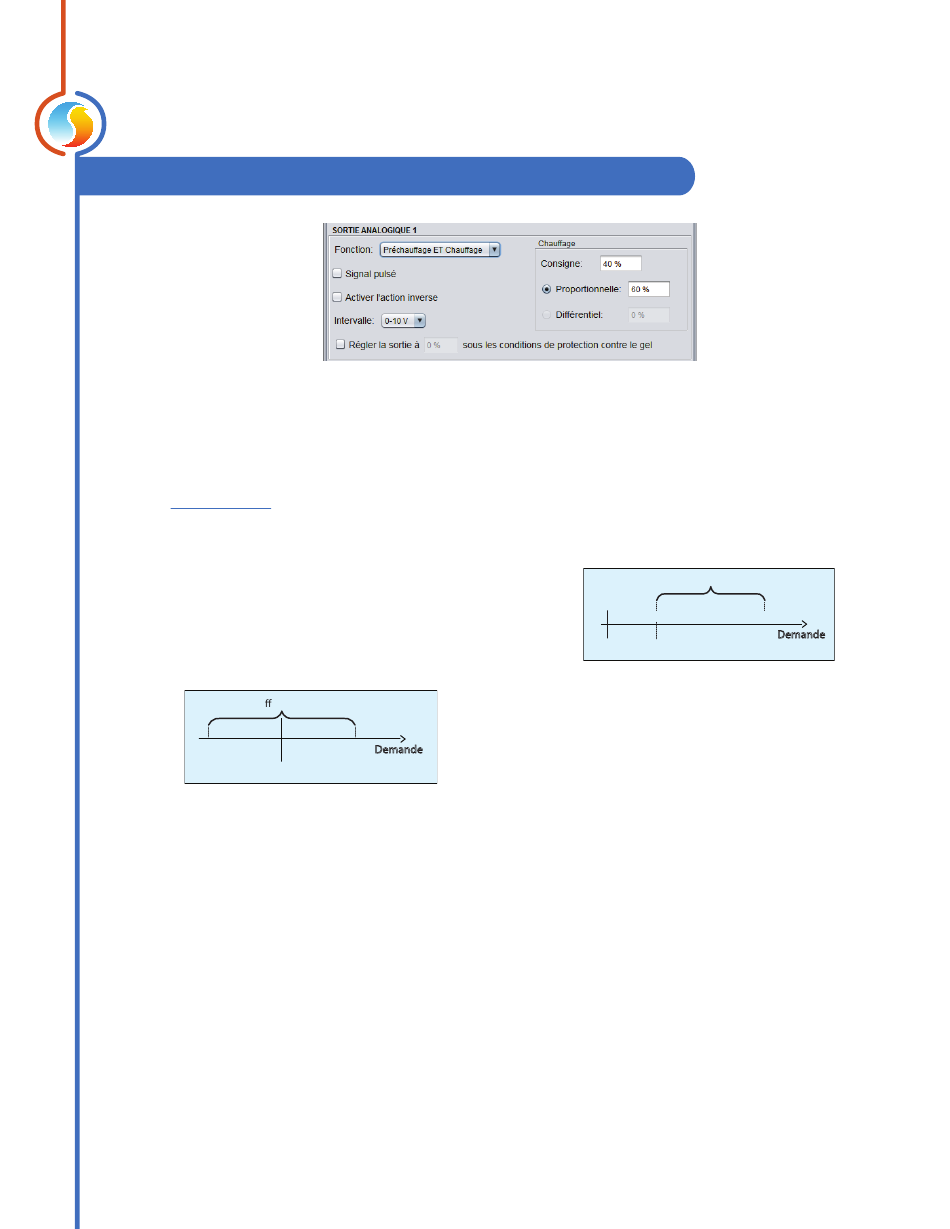

Figure 46 - Fenêtre de configuration de la sortie analogique 1
ON
Demande
Proportionnelle
Sortie=0%
0%
Consigne
Figure 48 - Proportionnelle de contrôle du chauffage
selon la demande
La sortie est à 0 % lorsque la demande est égale ou inférieure
au point de consigne, et augmente proportionnellement
avec la demande et augmente jusqu'à 100 % lorsque la de-
mande atteint la somme du point de consigne plus la valeur
de la bande proportionnelle. La somme du point de consigne
et de la demande ne peut dépasser 100 %. Voici un exemple :
Compte tenu de ce qui suit :
▷ Point de consigne = 25%
▷ Bande proportionnelle =50%
▷ Demande (Math 1) = 45% chauffage
Puis la valeur de sortie calculée est :
▷ (45-25) / 50 = 40%
Ce pourcentage de sortie est ensuite converti en une impul-
sion ou une tension modulante si la case à cocher signal
pulsé est sélectionnée ou non. La modulation de largeur
d'impulsions est conçue pour les serpentins électriques de
chauffage munis de relais statiques (SSR). Par exemple, un
pourcentage de sortie de 25 % pour une sortie pulsée fera
en sorte que la sortie sera ON pendant 0,25 seconde, et puis
OFF pendant le 0,75 seconde restant. Ces impulsions seront
simplement répétées encore et encore. Pour la modulation
des sorties 0-10 VDC, une sortie de 25 % fournira 2,5 VDC aux
bornes de sortie.
Sortie=100%
Demande
37
