Installation
4
Monter le moteur à bride
.05

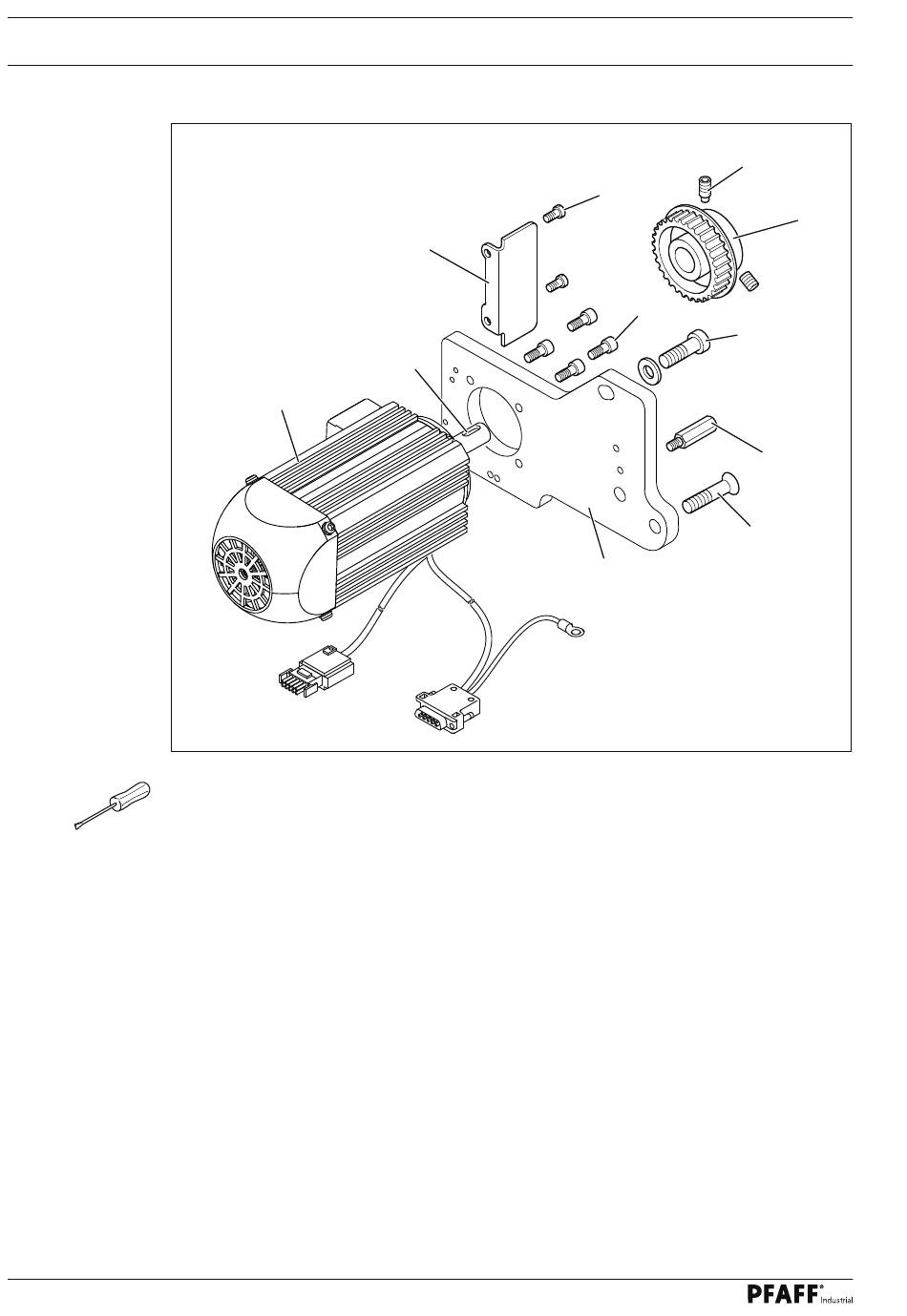

● Visser la plaque d'appui 1 au moteur 2 au moyen des vis 3, comme illustré dans la Fig. 4-01.
● Retirer la cale de l'arbre du moteur 4.
● Visser l'équerre 5 au moyen des vis 6.
● Monter le pignon de la courroie dentée 7 sur l'arbre du moteur 4 de sorte que la tête de la vis
● Visser le boulon fi leté 9 dans la plaque d'appui 1.
● Visser la plaque d'appui 1 du moteur 2 sur le boîtier de la machine avec les vis 10
16
2
Fig. 4 - 05
8 se trouve dans la rainure de l'arbre du moteur.
(ne serrer que légèrement les vis 10).
5
4
8
6
3
10
9
10
1
7
