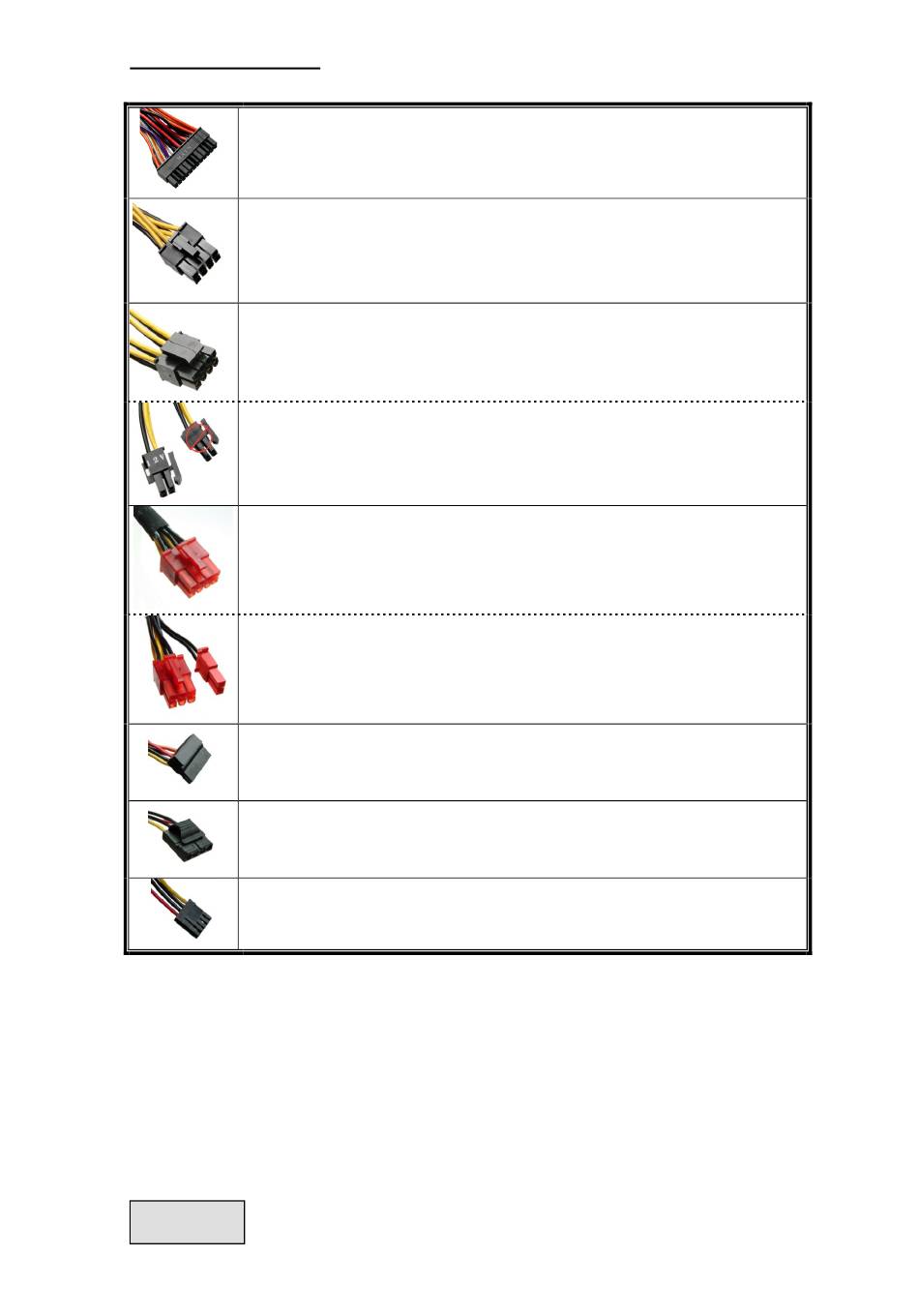

TIPI DI CONNETTORI
Scheda madre 24P
Cavo nativo,linea 12V alimentata da 12V1
Per le nuove generazioni MB : ATX/EEB/CEB.
8P CPU +12V (700W)
Cavo nativo, linea 12V alimentata da 12V1
Per server/workstation multi-CPU e sistemi a CPU singola.
4+4P (8P) CPU +12V, in modalità combinata
Cavo nativo, linea 12V alimentata da 12V1
Per server/workstation multi-CPU e sistemi a CPU singola
4+4P (8P) CPU +12V, in modalità separata
Cavo nativo, linea 12V alimentata da 12V1
Per server/workstation multi-CPU e sistemi a CPU singola
Usare il connettore con il segno "12V".
6+2P (8P) PCI Express, in modalità combinata
Cavo nativo, linea 12V alimentata da 12V2 / 12V3
La configurazione a 8-pin supporta quelle schede grafiche di ultima generazione,
che richiedono il connettore PCI-E a 8 pin.
6+2P (8P) PCI Express, in modalità separata / 6P PCI Express
Cavo nativo, linea 12V alimentata da 12V2 / 12V3
La configurazione a 6-pin supporta quelle schede grafiche ad elevata prestazione
che richiedono il connettore PCI-E a 6 pin.
# 1
SATA
Per i lettori SATA/SAS.
4P Molex
Per i lettori IDE/SCSI/SAS o per alcuni modelli di schede grafiche AGP
FDD
Per lettori floppy o schede add-on.
#1 Certi lettori SATA accettano il connettore SATA o Molex 4P. Usare l'uno o l'altro connettore per
alimentare il driver, MA NON TUTTI E DUE! Controllare il manuale del lettore per i dettagli.
#2 Alcune MB potrebbero richiedere questo connettore allo scopo di ripartire la corrente, necessaria
agli sot PCI-E , erogata sulla linea +12V del connettore principale a 24 Pin. Nel caso il vostro
sistema contenga più schede grafiche di fascia alta,collegate il connettore al Socket corrispondente
sulla MB. In seguito controllate, sul manuale della stessa, per ottenere maggiori dettagli.
ITALIANO
# 2
