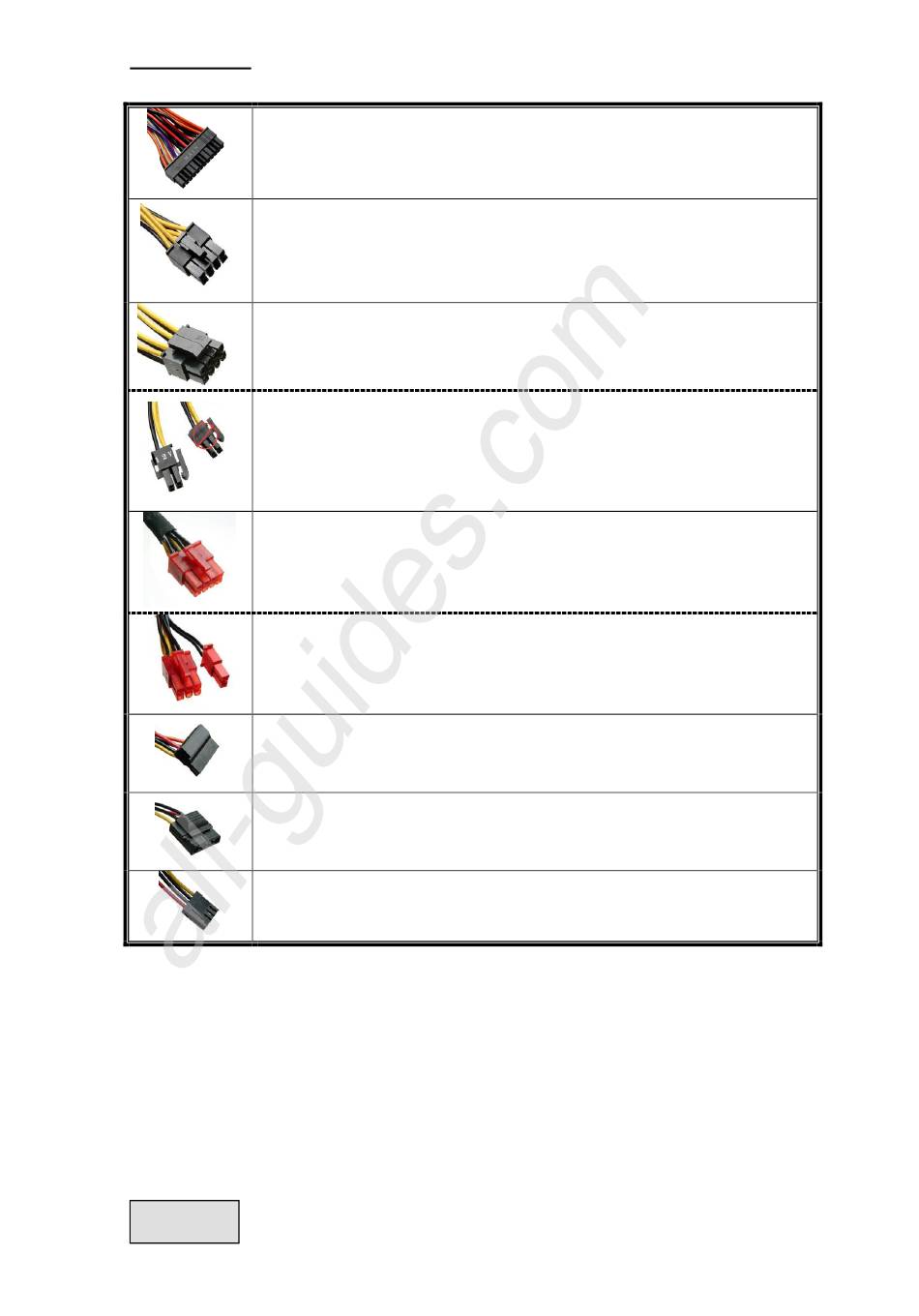

Anschlusstypen
24P Mainboard
Natives Kabel, 12V Leitung versorgt durch 12V1
Für die neueste Generation von ATX/EEB/CEB Server/Workstation MB's.
8P CPU +12V (700W)
Natives Kabel, 12V Leitung versorgt durch 12V1
Unterstützt Multi-CPU Server/Workstation-Systeme und einige Ein-Sockel
Systeme.
4+4P (8P) CPU +12V, in "kombiniertem Modus"
Natives Kabel, 12V Leitung versorgt durch 12V1
Unterstützt Multi-CPU Server/Workstation-Systeme und einige
Hochleistungs-Einzel-CPU Systeme.
4+4P (8P) CPU +12V, in "getrenntem Modus"
Natives Kabel, 12V Leitung versorgt durch 12V1
4-Pin Konfiguration unterstützt herkömmliche Einzel-CPU Systeme. Einige
Multi-CPU Systeme benötigen möglicherweise ebenfalls diesen zusätzlich
Stecker.
Bitte verwenden Sie das Modul mit der „+12V" Markierung.
6+2P (8P) PCI Express, in "kombiniertem Modus"
Natives Kabel, 12V Leitung versorgt durch 12V2 / 12V3
8-pin Konfiguration unterstützt die neuesten Grafikkarten, welche diesen 8-Pin
PCI-E Stecker benötigen.
6+2P (8P) PCI Express, in "getrenntem Modus" / 6P PCI Express
Natives Kabel, 12V Leitung versorgt durch 12V2 / 12V3
6-Pin Konfiguration unterstützt die meisten Grafikkarten, welche diesen 6-Pin
PCI-E Stecker benötigen.
# 1
SATA
Für SATA/SAS-Laufwerke.
4P Molex
Für IDE/SCSI/SAS-Laufwerke oder einige AGP Grafikkarten mit traditionellem
4-Pin Stecker.
FDD
Für Floppy-Laufwerke oder einige Erweiterungskarten.
#1 Einige SATA-Laufwerke unterstützen SATA & 4-Pin Molex Stecker. Schließen Sie nur einen
Stecker an! Lesen Sie ansonsten im Handbuch des Laufwerks nach!
#2 Bei einigen Mainboards reicht die Spannung des 24-Pin-Mainboard-Steckers nicht für die
Stromversorgung von Grafikkarten im PCI-E-Slot aus (wenn Sie z. B. ein System mit mehreren
hochleistungsfähigen
4-Pin-Molex-Steckers ist erforderlich. Details entnehmen Sie bitte dem Benutzerhandbuch des
Mainboards.
DEUTSCH
# 2
Grafikkarten
betreiben).
9
Der
Anschluss
eines
