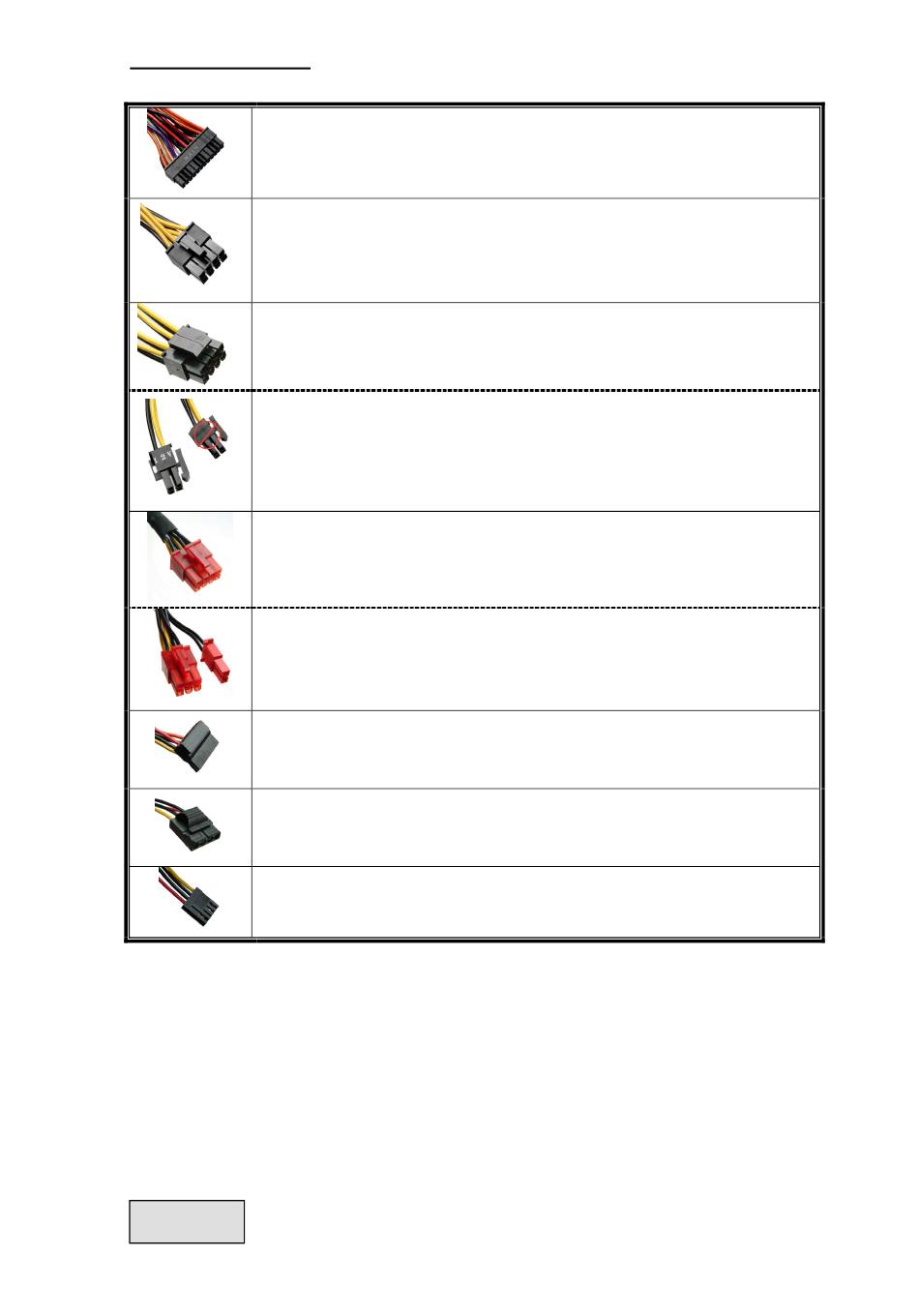

CONNECTOR TYPES
24P Carte Mère
Câble indigène, courant 12V distribué par 12V1
Pour la nouvelle génération de cartes mères serveur et stations de travail
ATX/EEB/CEB
8P CPU +12V (700W)
Câble indigène, courant 12V distribué par 12V1
Pour les serveurs et stations de travail multi-CPU et certaines mono CPU.
4+4P (8P) CPU +12V, en mode combiné
Câble indigène, courant 12V distribué par 12V1
La configuration 8-pins supporte les serveurs et stations de travail multi-CPU et
certaines mono CPU.
4+4P (8P) CPU +12V, en mode séparé
Câble indigène, courant 12V distribué par 12V1
La configuration 4-pins supporte les systèmes mono CPU. Certaines stations de
travail ou serveurs multi-CPU pourraient avoir besoin de ce connecteur 4-pins 12V
supplémentaire.
Veuillez utiliser le connecteur marqué"12V".
6+2P (8P) PCI Express, en mode combiné
Câble indigène, courant 12V distribué par 12V2 / 12V3
La configuration 8-pins supporte les dernières cartes graphiques PCI-E.
6+2P (8P) PCI Express, en mode séparé / 6P PCI Express
Câble indigène, courant 12V distribué par 12V2 / 12V3
La configuration 6-pins supporte la plupart des cartes graphiques PCI-E.
# 1
SATA
Pour les disques durs/ lecteurs optique SATA/SAS.
4P Molex
Pour les disques durs/ lecteur optique IDE/SCSI/SAS ou quelques cartes
graphiques AGP.
FDD
Pour lecteur de disquette
#1 Certains disaues dures SATA peuvent accepter une alimentation SATA ou 4P Molex. Utiliser l'un
des deux connecteurs, et JAMAIS les deux en même temps.
#2 Certains carts mères nécessitent ce connecteur pour partager le current 12V de connecteur 24-pin
Mainboard vers PCI-E. Si votre système est équipé de plusieurs cartes graphiques haut de gamme,
veuillez branchez ce connecteur à l'emplacement prévu de la carte-mère et vérifiez le manuel de
celle-ci pour plus de détails
FRANCAIS
# 2
