5.7. VÉRIFICATION ET CONTRÔLE
Avant d'utiliser la vanne, effectuez les vérifications suivantes :
- Vérifiez que les colliers et les écrous sont bien serrés.
- Si un entraînement pneumatique est incorporé, appliquez de l'air comprimé trois ou quatre fois
pour vérifier que la vanne réalise l'opération d'ouverture et de fermeture sans difficulté.
5.8. SOUDURE
Les travaux de soudure doivent uniquement être effectués par un personnel qualifié,
formé et équipé des moyens nécessaires pour réaliser ces travaux.
Tout joint soudé doit être à « pleine pénétration », sans piqûres, plis, fentes, fissures ni défauts
d'alignement et peut recevoir une finition de surface intérieure conformément aux dispositions de la
norme AWS/ANSI D 18.1. La décoloration de la soudure à l'état de soudure devra être la soudure 1,
2 ou 3 comme indiqué dans la norme AWS/ANSI D 18.2, ou la soudure nº 1, 2, 3 ou 4 comme indiqué
dans le document 35 de l'EHEDG (Soudure hygiénique des tuyauteries en industrie alimentaire (2006)).
Pour réaliser les travaux de soudage :
- Démontez la vanne conformément aux instructions de la section
de la
vanne.

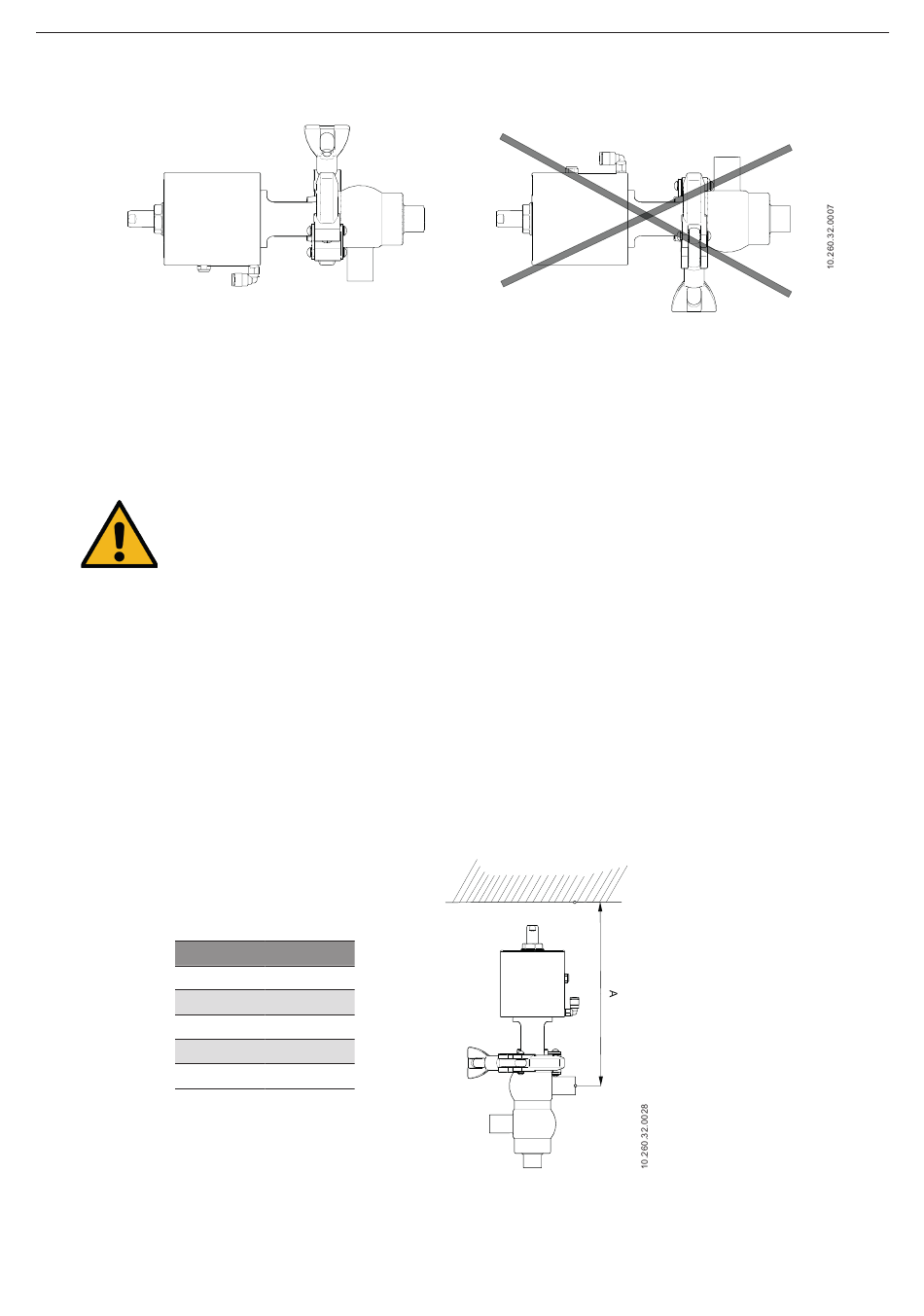

- Soudez le corps de la vanne aux conduits en maintenant la distance indiquée dans le tableau
ci-dessous, cote A. Cela permettra de démonter la vanne, d'en effectuer les contrôles ultérieurs
et de changer les pièces nécessaires de la vanne telles que les joints, les guides, etc.
DN
INOXPA S.A.U.
10.260.30.05FR · (A) 2022/09
A (mm)
10
290
15
285
20
285
½''
290
¾''
285
8.4. Démontage et montage
Installation
11
