5.4. EMPLACEMENT
Positionnez la vanne en laissant suffisamment d'espace autour d'elle pour permettre un démontage,
une inspection et un contrôle faciles de la vanne et pour permettre l'accès au dispositif de raccordement
d'air de l'actionneur, y compris lorsque la vanne est en service. Consultez la section
pour connaître les distances minimales requises. L'installation doit permettre un démontage facile
des pièces détachables.
5.5. SENS DE CIRCULATION DU FLUIDE

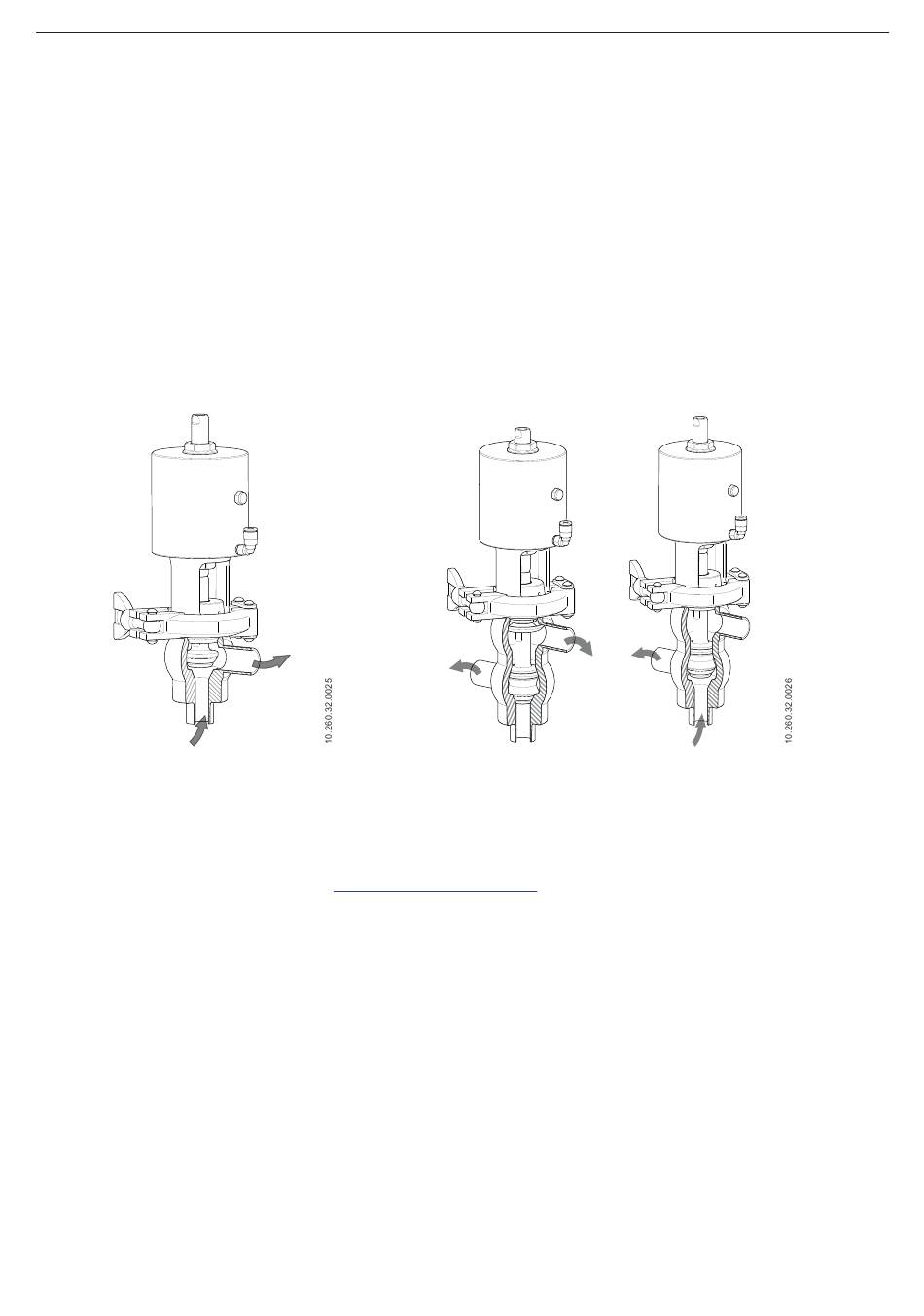

L'image suivante indique le sens de circulation du fluide recommandé, ainsi que le sens de fermeture
selon le type de vanne. Le respect de ces instructions préviendra dans la mesure du possible le coup
de bélier pouvant survenir lorsque les vannes se ferment et ses conséquences.
Le sens recommandé doit toujours être contraire au mouvement de fermeture de la vanne. Ainsi, la
vanne fonctionne toujours contre la pression du fluide lorsqu'elle est fermée.
INNOVA Mini N
5.6. INSTALLATION GÉNÉRALE
Une fois l'emplacement de la vanne déterminé, raccordez-la au conduit en soudant le corps de la
vanne ou en utilisant des accessoires adaptés (raccords).
Les connexions doivent être approuvées par l'EHEDG conformément à son document EHEDG
Position Paper (consultez le site www.ehedg.org/guidelines).
En cas de raccordement de la vanne au conduit à l'aide d'accessoires, n'oubliez pas les bagues
d'étanchéité et serrez les joints correctement.
Si, par contre, elle est assemblée par soudage, avant de souder le corps de la vanne au conduit,
démontez la vanne afin de ne pas endommager les joints, conformément aux instructions figurant
dans la section
8.4. Démontage et montage de la
Pendant le montage de la vanne, évitez toute tension excessive et surveillez les points suivants :
- Vibrations pouvant se produire lors de l'installation.
- Dilatations thermiques pouvant affecter les conduits lorsque des liquides chauds y circulent.
- Poids pouvant être supporté par les conduits.
- Intensité de soudure excessive.
En raison de la conception des corps, la vanne peut être complètement vidangée en position
verticale. Si la vanne est placée sur d'autres positions (à l'horizontale ou inclinée), installez la vanne
avec l'orifice qui occupe la position la plus basse orienté vers le bas.
10
INNOVA Mini K
vanne.
5.8. Soudure
