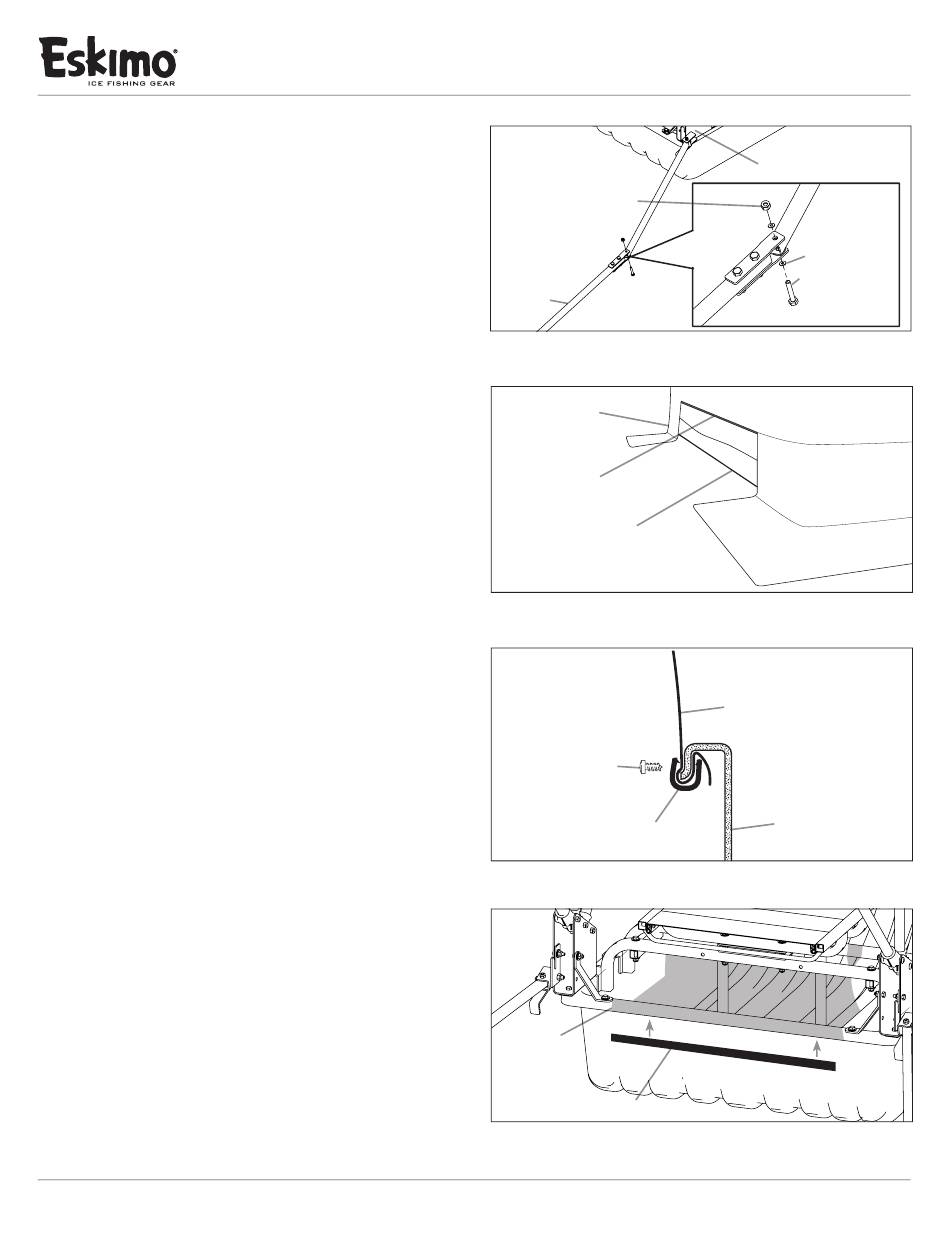

POSE DE LA TOILE DE L'ABRI
12. Déplier la toile et placer le logo Eskimo
qui correspond à l'avant du traîneau. La toile de l'abri étant
étendue face extérieure vers le bas, trouver les deux (2) fourreaux
et les (5) sangles à anneaux métalliques. Trouver le côté avant
droit de la toile de l'abri; enfiler le tube de rallonge (15542/15540)
à travers le fourreau de la toile et à travers les anneaux sur l'avant
de la toile de l'abri.
Remarque : Dans les étapes qui suivent, l'assemblage est plus
facile si le tube de rallonge (15542/15540) est en position
de déplacement. Voir la différence entre la position de
déplacement et la position d'utilisation à la Figure 8.
13.Attacher le tube rallonge (15542/15540) avec la toile aux tubes
pivotants montés sur les articulations (11652/11653) avec deux
(2) vis de ¼-20 x 1-1/2 po, quatre (4) rondelles en nylon et deux
(2) écrous Nyloc de ¼-20. VOIR FIGURE 9
Remarque : NE PAS trop serrer les vis car cette pièce doit pivoter!
14. Étendre la toile de l'abri sur le dessus de l'armature. Commencer
par passer l'arrière de la toile par-dessus le support d'armature
avant. Veiller à bien déployer la toile uniformément sur les
supports. Continuer de déployer la toile sur les autres supports
d'armature jusqu'à ce qu'elle recouvre uniformément l'abri en
entier.
Remarque : La fixation de la toile peut être une tâche difficile qui
s'effectue de préférence à deux pour assurer une pose correcte
et un bon ajustement.
15. Une fois que la toile est sur l'armature, se placer à l'intérieur
de l'abri et fixer les attaches auto-agrippantes aux supports
d'armature.
16. Après avoir fixé toutes les attaches auto-agrippantes, la garniture
de bordure est prête à être posée sur l'arrière de l'abri. Ressortir
de l'abri et trouver la garniture de bordure (69654) dans la boîte
de pièces. Plier la garniture de bordure en deux pour trouver son
milieu. Aligner le milieu de la garniture autant que possible sur
le centre de la partie arrière de l'abri.
17. Bien tendre la toile et enfoncer la garniture de bordure sur le
rebord du traîneau avec la toile de l'abri entre les deux. Il est
important de maintenir la toile bien tendue et d'engager la
garniture de bordure uniformément des deux côtés de l'abri
jusqu'à ce qu'elle soit complètement en place. VOIR FIGURE 10
Remarque : En tirant sur la toile pour la tendre, veiller à NE PAS
soulever le support d'armature inférieur du sol. Pour assurer
un bon ajustement, vérifier que toutes les barres d'écartement
sont correctement en place avant d'attacher la garniture de
bordure. Un maillet en caoutchouc peut s'avérer utile pour
attacher la garniture de bordure au rebord du traîneau.
18
Voir les pièces détachées en ligne à www.GetEskimo.com ou composer le 800-345-6007 L-V 8h-17h HNC
All manuals and user guides at all-guides.com
près de la porte zippée,
®
écrou Nyloc de ¼-20
tube de rallonge
assemblé
FIGURE 9
jupe
garniture de
bordure
traîneau
FIGURE 10
vis n° 6 - 3/8 po
garniture de
bordure
FIGURE 11
filet à
matériel
garniture de bordure
FIGURE 12
Manuel de l'utilisateur
ESKIMO WIDE1 Inferno
®
™
articulation
rondelle en
nylon
vis de ¼-20 x
1-1/2 po
toile
traîneau
