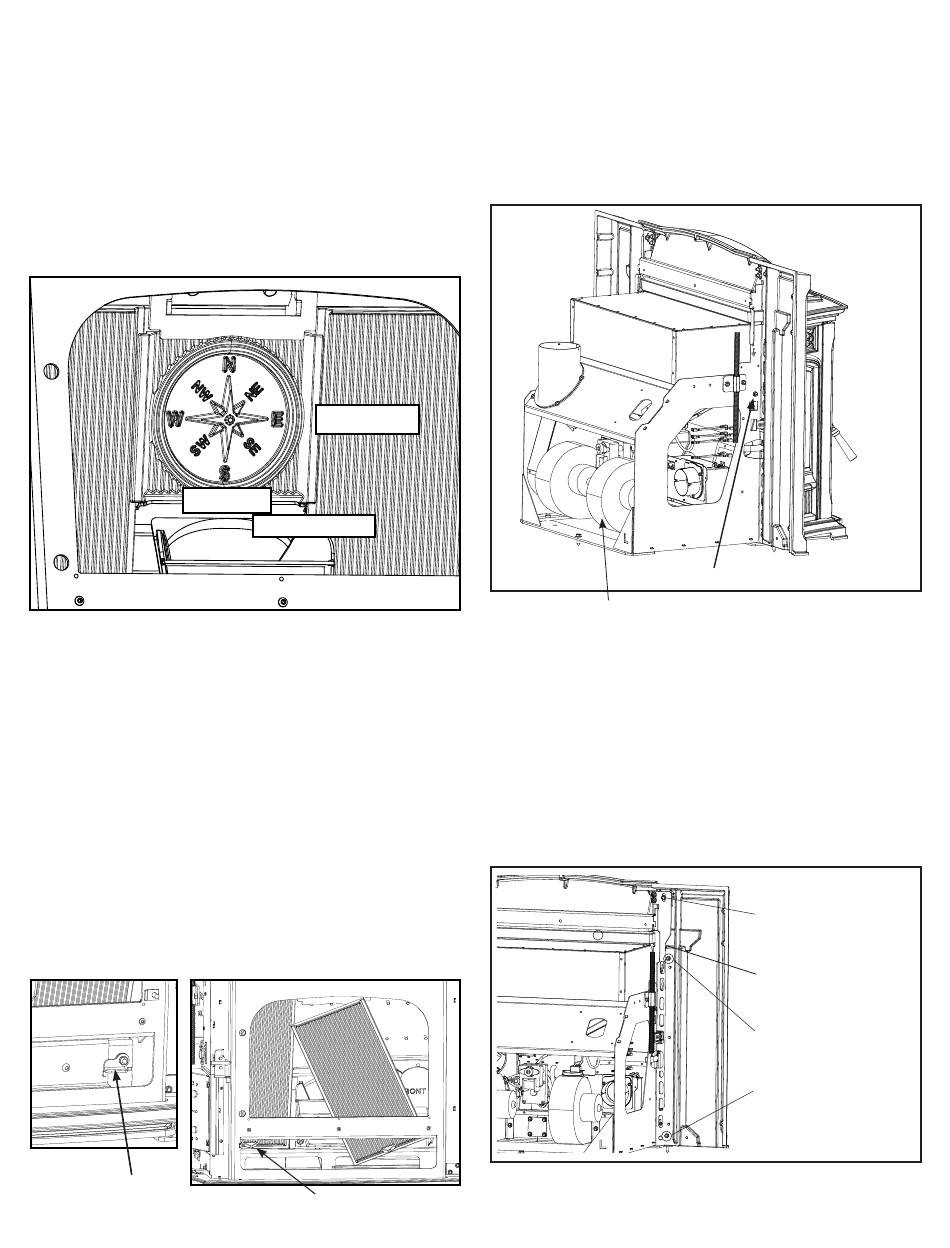

Retrait du médaillon central
1. Soulevez les 2 coins inférieurs du médaillon jusqu'à ce qu'il soit
plus haut que le dessus du déflecteur de flammes.
2. Tirez le bord inférieur de l'avant du médaillon d'environ
2,5 cm (1 po).
3. Tirez les coins du médaillon vers le bas jusqu'à ce que le dessus
soit libéré du dispositif de retenue qui garde le dessus aligné
lorsqu'il est en place. Figure 5.3.
Remarque : Les couvercles de l'échangeur de chaleur s'inclineront
vers l'avant lorsque le médaillon central est retiré.
1
- HAUT
er
Déflecteur
de flammes
Figure 5.3
Retrait des couvercles de l'échangeur de chaleur
1. Retirez l'assemblage de plaque de nettoyage en tirant sur
le loquet situé dans le coin droit inférieur de la boîte à feu.
Figure 5.4
2. Retirez le couvercle de l'échangeur de chaleur en le soulevant
d'environ 1,25 cm (1/2 po) et faites avancer le bord inférieur
jusqu'à ce qu'il soit bien appuyé sur le bas de la boîte à feu.
3. Faites tourner le côté droit de l'échangeur de chaleur vers
l'ouverture de la porte jusqu'à ce que vous puissiez retirer
l'échangeur de chaleur de la boîte à feu.
4. Faites basculer le dessus de l'échangeur de chaleur vers
l'ouverture de la porte jusqu'à ce qu'il puisse être retiré en le
soulevant. Figure 5.4a
Figure 5.4
Loquet
Figure 5.4a
22
↓
3
- BAS
e
↑
2
- EXTÉRIEUR
e
Onglet de levage
Harman
• Manuel d'installation de l'Accentra52i-TC_R1 • 2017 -___ • 06/17
MD
B. Début de l'installation
L'utilisation du kit de rail de service optionnel (pièce no
1-00-574354) pour l'installation est fortement recommandée.
Repérez les boulons d'expédition à tête hexagonale de 3/8 po (un
par côté) qui fixent le poêle au cadre de montage et utilisez une
douille ou un tourne-écrou de 3/8 po pour dévisser et retirer ces
vis; elles ne seront pas réutilisées et peuvent être jetées. Figure 5.5
Boulon d'expédition à tête hexagonale de 3/8 po
Figure 5.5
REMARQUE : Le ventilateur de distribution pénètre dans l'arrière
du cadre de montage d'environ 5,1 cm (2 po). La profondeur totale
du cadre de montage est de 39,5 cm (15 9/16 po), ce qui comprend
le surplomb de 5,1 cm (2 po) auquel fait référence la figure 3.1.
Débloquez les loquets à ressort situés derrière les panneaux
latéraux en fonte des deux côtés du poêle encastré et retirez ce
dernier du cadre.
En utilisant (1) boulon à bride de ¼ po-20 x 3/8 po, (2) boulons à
bride de ¼ po-20 x 5/8 po et (2) écrous de ¼ po-20, installez les
panneaux d'encadrement gauche et droit sur le cadre de montage.
Ne serrez pas ces boulons avant d'avoir ajusté l'assemblage
d'encadrement entier pour assurer un bon dégagement. Figure
5.6
Remarque : Les ailes s'installent sur le côté arrière de la bride du cadre de
montage sous l'encoche, et du côté avant au-dessus de l'encoche.
Boulon à bride de
¼ po-20 x 3/8 po
Encoche (Voir remarque
ci-dessous)
¼ po-20 x 5/8 po avec
écrou de ¼ po
¼ po-20 x 5/8 po avec
écrou de ¼ po
Figure 5.6
3-90-00584i
