9. Si le détecteur est monté sur un support angulaire ou à bille, faites un trou pour des fils
d'un contact d'autoprotection supplémentaire dans l'embase.
10. Fixez l'embase du boitier au mur, au support angulaire (voir : « Montage sur le support
angulaire) ou à bille (voir : « Montage sur le support à bille). Les chevilles livrées avec
l'appareil sont destinées au béton, à la brique, etc. Pour d'autres types de surfaces

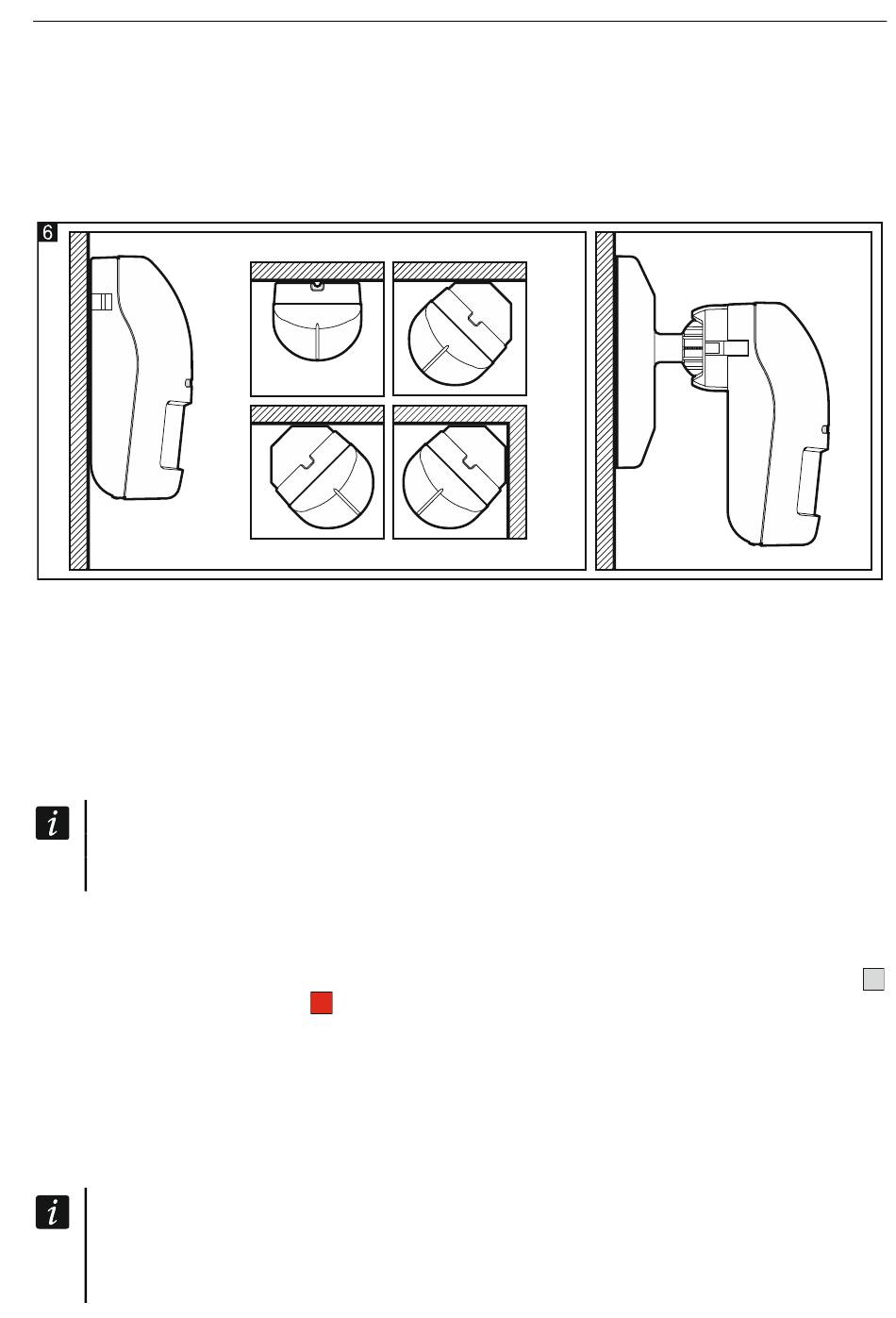

(cloisons sèches, styromousse), utilisez des chevilles bien adaptées. La figure 6 présente
de différents modes d'installation du détecteur.
11. Fixez le module électronique dans le boitier.
12. Si vous avez monté le détecteur sur un support, connectez le contact d'autoprotection
supplémentaire aux bornes TMP (le fil noir à la première borne, le fil bleu – à la seconde)
et retirez le cavalier des broches.
13. Refermez le boitier du détecteur.
14. Configurez les paramètres du détecteur (sensibilité du capteur infrarouge, sensibilité du
capteur crépusculaire [seuil de détection], etc. – voir : notice du contrôleur ABAX 2 /
ABAX / de la centrale INTEGRA 128-WRL.
Si l'option de l'immunité aux animaux est prévue, ne définissez pas la sensibilité de
détection supérieure à celle définie d'usine pour les capteurs infrarouge et microondes
(sensibilité du capteur infrarouge : 2, sensibilité du capteur microondes : 1).
15. Activez le mode test (voir : notice du contrôleur ABAX 2 / ABAX / de la centrale
INTEGRA 128-WRL).
16. Vérifiez que le voyant signalant la violation s'allume en cas du déplacement dans la zone
de couverture du détecteur. La figure 9 présente la zone de couverture maximale
et la zone anti-rampement
17. Désactivez le mode test.
4.1 Montage sur le support angulaire
1. Installez le contact d'autoprotection supplémentaire :
– vissez le support au contact d'autoprotection (fig. 7-I),
– vissez toute l'unité à l'embase du boitier (fig. 7-III).
La figure 7 illustre le montage du contact d'autoprotection dans l'une des positions
possibles. Le lieu de montage du contact d'autoprotection dépend du mode de
montage du support angulaire. Si vous choisissez la deuxième position, placez
le support pour le montage du contact d'autoprotection de l'autre côté.
AOD-210
.
7
