Sommaire des Matières pour Satel OPAL Pro
- Page 1 OPAL Pro Détecteur extérieur de mouvement double technologie Version logiciel 2.00 opal_pro_fr 03/21 SATEL sp. z o.o. • ul. Budowlanych 66 • 80-298 Gdańsk • POLOGNE tél. +48 58 320 94 00 www.satel.eu...
-
Page 2: Important
Toute modification de la construction des dispositifs et les réparations effectuées sans l’accord préalable du fabricant donnent lieu à la perte des droits de garantie. La société SATEL a pour objectif d'améliorer continuellement la qualité de ses produits ce qui peut entraîner des modifications de leurs spécifications techniques et des logiciels. -
Page 3: Table Des Matières
SOMMAIRE Caractéristiques ........................ 2 Description ........................2 Antymasking IR actif ......................2 Capteur crépusculaire ....................... 3 Fonctions de surveillance ....................3 Voyants LED pour la signalisation ..................4 Mode de configuration activé / désactivé à distance ............4 Module électronique ......................4 Installation ........................ -
Page 4: Caractéristiques

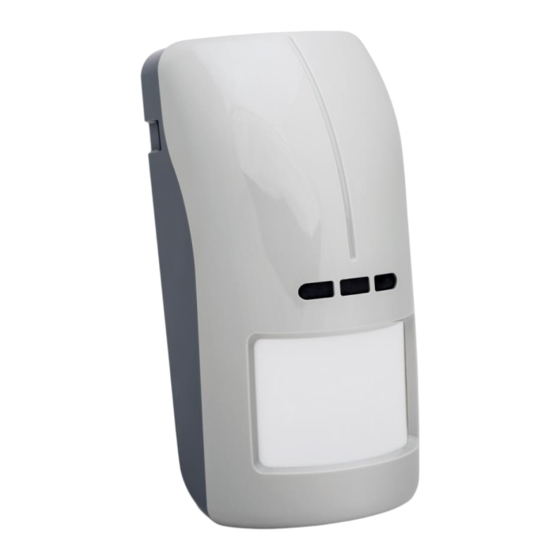

OPAL Pro SATEL Le détecteur OPAL Pro détecte des mouvements dans l’espace protégé. Il est conçu pour être installé à l’extérieur. La notice est applicable au détecteur avec l’électronique en version D. Le détecteur répond aux exigences de la norme EN 50131-2-4 pour Grade 3. -
Page 5: Capteur Crépusculaire
SATEL OPAL Pro Temporisation antimasking Le détecteur avec les paramètres d'usine par défaut signalera le masquage s'il reçoit une quantité erronée de rayonnement infrarouge pendant 1 seconde. Vous pouvez retarder l'activation de l'antimasking (voir : « Temporisation antimasking »). Le détecteur signalera le masquage s'il est couvert pendant 60 secondes. -
Page 6: Voyants Led Pour La Signalisation
OPAL Pro SATEL Voyants LED pour la signalisation Les voyants LED signalent : démarrage – tous les voyants clignotent alternativement 40 secondes ; mouvement détecté par le capteur micro-ondes – voyant vert allumé 4 secondes ; mouvement détecté par le capteur PIR – voyant jaune allumé 4 secondes ;... - Page 7 à l’aide de la télécommande OPT-1. La télécommande est offerte par la société SATEL. voyants du système antimasking. boutons utilisés pour le règlement de la sensibilité des capteurs. bouton MODE pour configurer le détecteur (voir : « Configurer le détecteur »).
-
Page 8: Installation
OPAL Pro SATEL Le contact d’autoprotection réagissant au détachement de l’embase de la surface de montage est situé de l’autre côté du module. Si le détecteur est monté sur le support angulaire ou à bille, il est recommandé d’installer un contact d’autoprotection supplémentaire. - Page 9 SATEL OPAL Pro N’orientez pas le détecteur sur des surfaces réfléchissantes ou sur des ventilateurs et des sources de chaleur (fig. 3-V). N’installez pas le détecteur là où il sera directement exposé au soleil. Si deux ou plus de câbles sont conduits dans le boitier, il est recommandé...
-
Page 10: Montage Mural
OPAL Pro SATEL Si le détecteur est installé à l’extérieur, ne connectez pas les sorties antimasking aux zones de la centrale d’alarme. Des conditions météorologiques telles que la pluie, le brouillard ou le gel peuvent être interprétées par le système antimasking comme une tentative de masquer le détecteur. -
Page 11: Montage Sur Le Support À Bille
SATEL OPAL Pro Montage sur le support à bille 1. Installez un contact d’autoprotection supplémentaire : – vissez le support de montage au contact d’autoprotection (fig. 8-I), – placez une plaquette augmentant la surface du contact (fig. 8-II), – vissez toute l’unité à l’embase du support à bille (fig. 8-IV). - Page 12 OPAL Pro SATEL...
-
Page 13: Raccordement D'un Contact D'autoprotection Supplémentaire
SATEL OPAL Pro Raccordement d’un contact d’autoprotection supplémentaire Le contact d’autoprotection est muni de trois fils : – noir – fil commun, – bleu – fil pour le circuit NC, – gris – fil pour le circuit NO. Le contact d’autoprotection peut être branché en série à la sortie de sabotage (TMP) du détecteur ou branché... -
Page 14: Configurer À L'aide Des Boutons Du Détecteur
Le clignotement d’un voyant respectif indiquera le capteur en cours de configuration (voir : « Signalisation en mode de configuration »). Configurer à l’aide de la télécommande OPT-1 La télécommande OPT-1 est disponible dans l’offre de la société SATEL. Orientez la télécommande vers le détecteur et en appuyant sur les boutons (valeur (valeur augmente), fixez la sensibilité... -
Page 15: Test De Portée
SATEL OPAL Pro 5. Au bout de 3 secondes, relâchez le bouton . De nouveaux paramètres seront enregistrés. Pour programmer la temporisation d’1 seconde : 1. Mettez le détecteur hors tension. 2. Enlevez le cavalier des broches pour activer / désactiver les voyants LED. -
Page 16: Spécifications Techniques
OPAL Pro SATEL 3. Vérifier que le mouvement dans l’espace surveillé fait allumer le voyant LED signalant la violation. 4. En cas de besoin, changez la sensibilité et vérifiez encore une fois le fonctionnement du capteur. 8. Spécifications techniques Tension d’alimentation ..................12 V DC ±15% Consommation de courant en état de veille ..............
