4
broches pour la configuration des sorties du détecteur. Les paramètres disponibles sont
présentés sur les figures :
2 – des résistances intégrées sont utilisées - connectez les sorties du détecteur comme
indiqué sur la figure 9.
3 – des résistances intégrées ne sont pas utilisées - connectez les sorties du détecteur
comme indiqué sur figure 8.
broches pour activer/désactiver le voyant LED pour la signalisation.
potentiomètre pour le réglage de la sensibilité du capteur micro-ondes.
voyant LED pour la signalisation.
potentiomètre pour le réglage de la sensibilité du capteur PIR.
trou pour la vis de fixation.
contact d'autoprotection.
capteur PIR (double pyroélément).

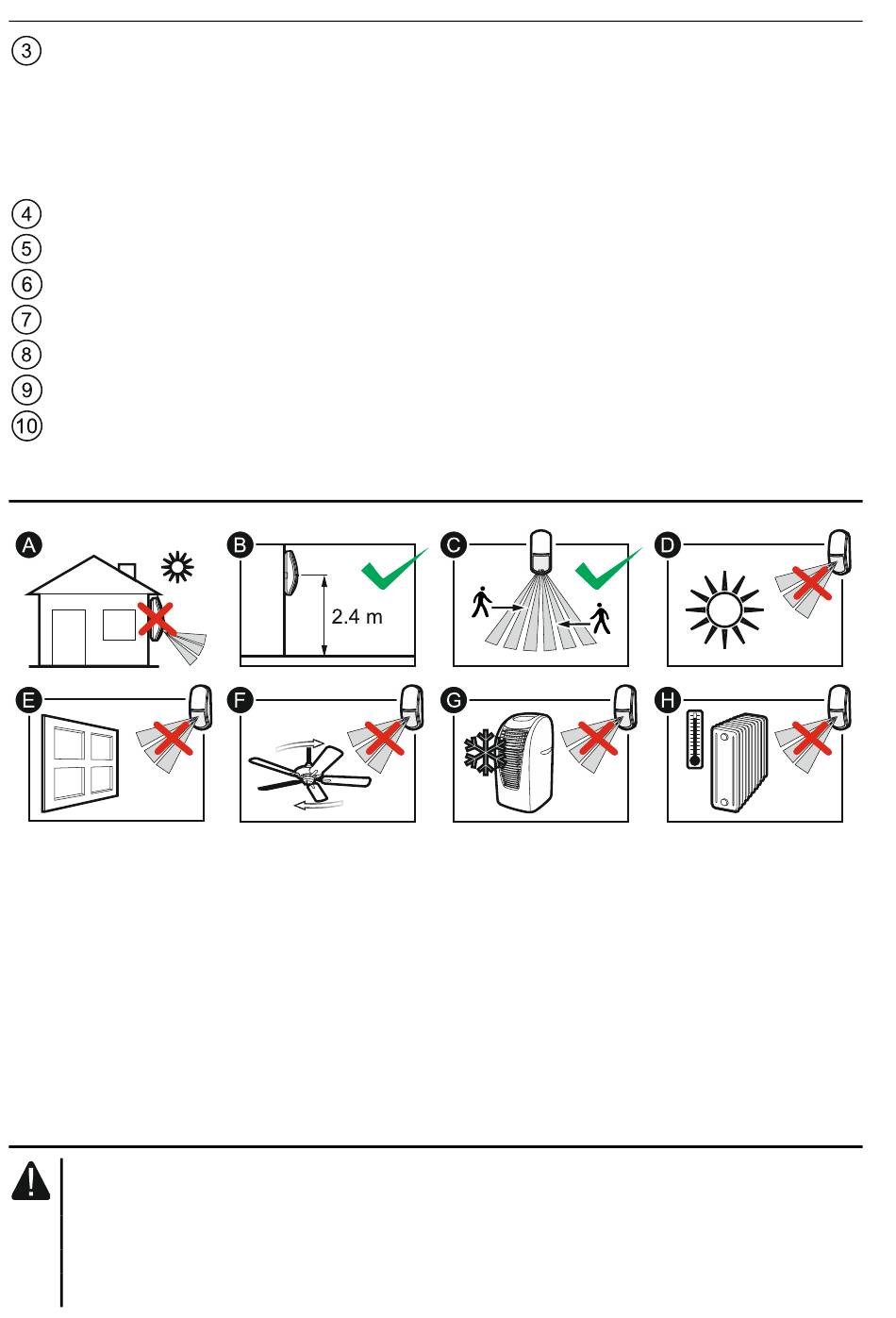

4. Sélectionner le lieu d'installation
 N'installez pas le détecteur à l'extérieur (A).
 Installez le détecteur à une hauteur recommandée (B).
 En choisissant le lieu d'installation, n'oubliez pas que les conditions de fonctionnement
sont les meilleures là où le mouvement de l'intrus possible à prévoir se situe
verticalement aux chemins de détection du détecteur (C).
 N'installez pas le détecteur à un endroit directement exposé aux rayons du soleil (D)
ou à la lumière réfléchie par d'autres objets (E).
 N'orientez pas le détecteur sur des ventilateurs (F), des climatiseurs (G) ou des sources
de chaleur (H).

5. Installation

Avant d'effectuer tous raccordements électriques, mettez le système d'alarme
hors tension.
Si le détecteur doit résister au mouvement des animaux, il ne peut pas être
monté sur un support, il doit être installé à une hauteur de 2,4 m sans déviation
verticale.
