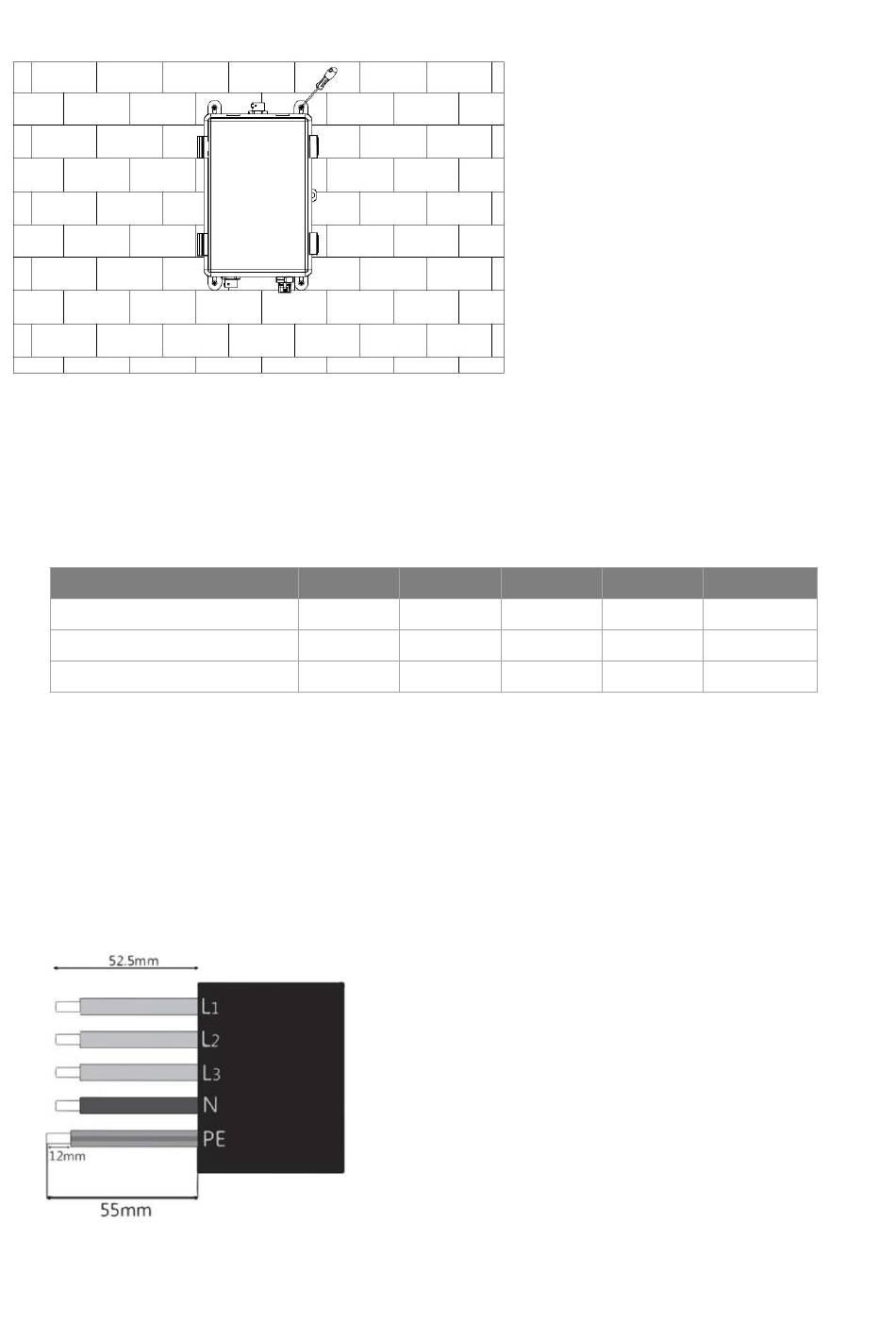

Étape 4: Installez les vis d'expansion avec un tournevis pour fixer la boîte EPS-TP.
4. Connexion du câblage
Étape 1: Connexion à la chaîne de la grille
L'EPS Box-TP sont conçues pour le réseau triphasé. La tension est de 220/230/240V; la fréquence
est de 50/60Hz. Les autres demandes techniques doivent être conformes aux exigences du réseau
public local.
Modèle (kw)
Câble (EN-RESEAU)
Câble (EPS)
Micro-Disjoncteur
Étape 2: Câblage du réseau
Vérifiez la tension du réseau et comparez-la à la plage de tension autorisée (voir les caractéristiques

techniques).
Déconnectez le disjoncteur de toutes les phases et le sécurisez contre toute reconnexion.

Coupez les fils:

- Coupez tous les fils à 52,5 mm et le fil PE à 55 mm.
- Utilisez les pinces à sertir pour couper 12 mm d'isolant des extrémités des fils, comme
indiqué ci-dessous.
Remarque: Veuillez-vous référer au type et à la couleur du câble local pour l'installation réelle.
Manuel d'utilisation de la série EPS Box-TP
5.0 6.0
6,0mm² 6,0mm²
4,0mm² 4,0mm²
32A 32A
L1/L2/L3: Fil marron/rouge/vert ou jaune
N: Fil bleu/noir
PE: fil jaune et vert
www.fox-ess.com
8.0 10.0
6,0mm² 6,0mm²
4,0mm² 4,0mm²
32A 32A
12.0
6,0mm²
4,0mm²
32A
