Régulation 30PA/PH
1. D
ESCRIPTION GÉNÉRALE
Module électronique conçu pour le contrôle et la supervision par
microprocesseur des unités seul froid et pompes à chaleur air-eau
avec 1 circuit frigorifi que et 1 ou 2 compresseurs.
Cette régulation est constituée essentiellement d'une carte de contrôle
μPC SMALL, d'un terminal graphique pGD1, d'un terminal d'utilisateur
TCO (en option) et de capteurs.
Une carte BMS permet de raccorder la régulation 30PA/PH à un
système de gestion technique centralisée avec un des protocoles
suivants : Carel, Modbus, LonWorks®, BACnet
Modbus TCP/IP, BACnet
Ethernet, TCP/IP, SNMP V1-2-3, FTP y HTTP.
TM
Fonctions principales :
- Choix du mode de fonctionnement : FROID / CHAUD.
- Sélection des consignes de température d'entrée d'eau pour les
modes de fonctionnement FROID et CHAUD.
- Contrôle permanent et optimisation des paramètres de fonctionnement.
- Gestion de sécurités.
- Temporisations du compresseur.
- Gestion du dégivrage (unités pompe à chaleur).
- Contrôle des pressions de condensation et d'évaporation.
- Contrôle de la pompe de circulation.
- Régulation de la température de sortie d'eau.
- Compensation de la consigne en fonction de la température extérieure.
- Programmation horaire et hebdomadaire.
- Diagnostic des défauts et alarme générale.
Fonctions en option :
- Contrôle d'une résistance électrique d'appoint (raccordement pour
le installateur).
- Contrôle du ventilateur extérieur électronique plug-fan.
- Raccordement à un système de gestion technique centralisée BMS.

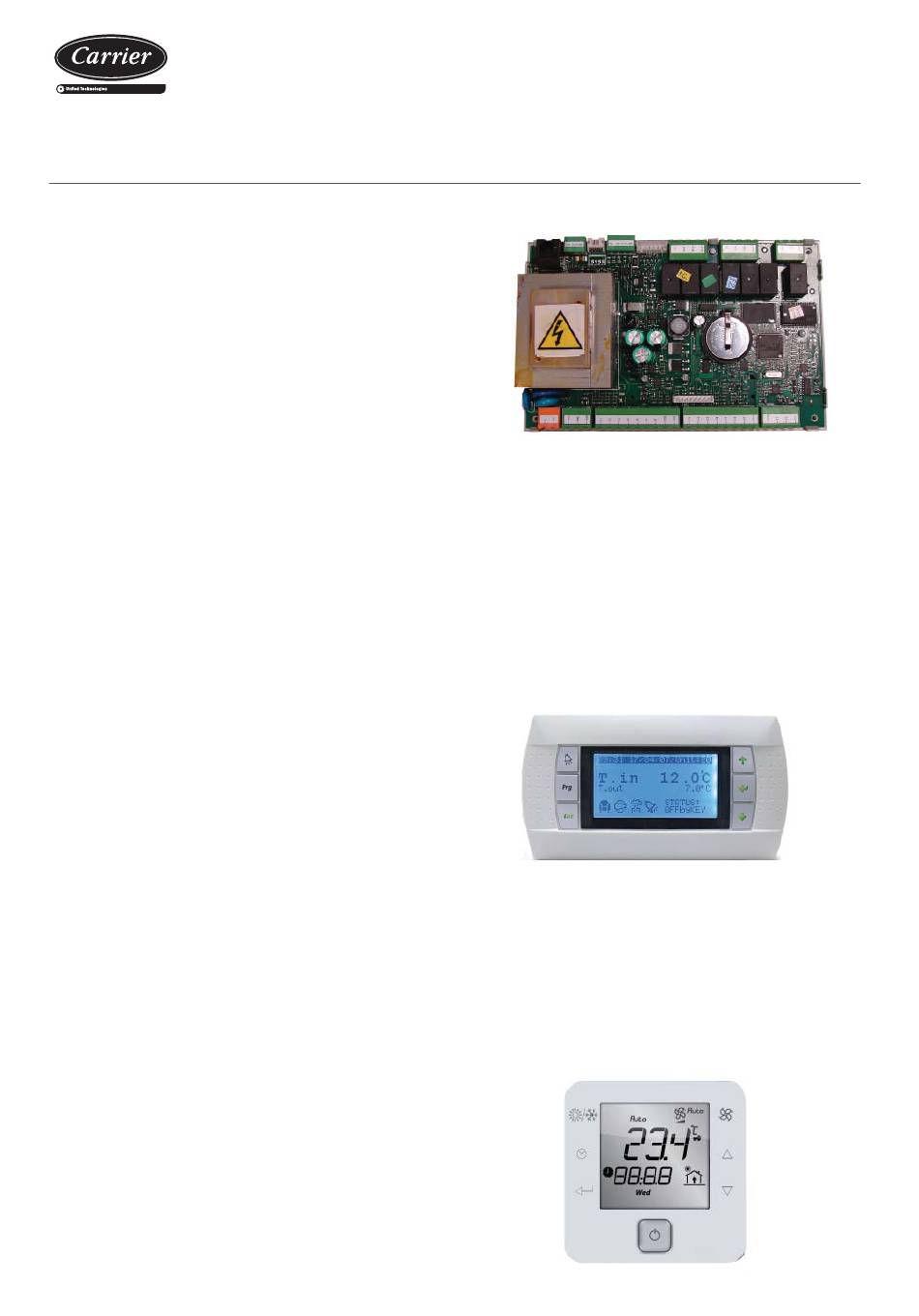

1.1. Carte de contrôle μPC SAMLL
Carte CPU principale installée dans l'armoire électrique de l'unité,
permettant l'acquisition de données, le traitement par le microcontrôleur
et la gestion complète du fonctionnement de l'unité.
Le programme et les paramètres sont stockés dans une mémoire non
volatile, qui permet de garantir leur stockage même en cas de défaut
d'alimentation (sans requérir de batterie auxiliaire). Le programme peut
être chargé grâce au PC ou à une clé de programmation.
Cette plaque possède les caractéristiques principales suivantes :
- Connecteurs extractibles.
- Horloge intégrée.
- Tension d'alimentation 230 Vac.
- Raccordement à un terminal pGD1.
- Raccordement à un terminal d'utilisateur TCO (en option).
- Supervision série RS485 grâce à une carte en option.
- Base en plastique pour installation sur rail DIN.
MSTP, Konnex,
TM
1.2. Terminal pGD1
Ce terminal, installé sur l'armoire électrique de la machine, permet :
- Effectuer la programmation initiale de l'unité et modifier les
paramètres de fonctionnement.
- Arrêt / marche de l'unité.
- Sélectionner le mode de fonctionnement et régler les points de
consigne.
- La visualisation des variables contrôlées et des valeurs mesurées
par les capteurs.
- Visualiser à l'écran les alarmes actives et l'historique des alarmes.
1.3. Terminal d'utilisateur TCO (en option)
Le terminal d'utilisateur TCO, pour télécommande, permet :
- Modifi cation of some operating parameters.
- Arrêt / marche de l'unité.
- Sélectionner le mode de fonctionnement et régler les points de
consigne.
- Visualiser certaines variables contrôlées et les valeurs des sondes.
- Visualiser les codes d'alarme à l'écran.
5
