4. Installation

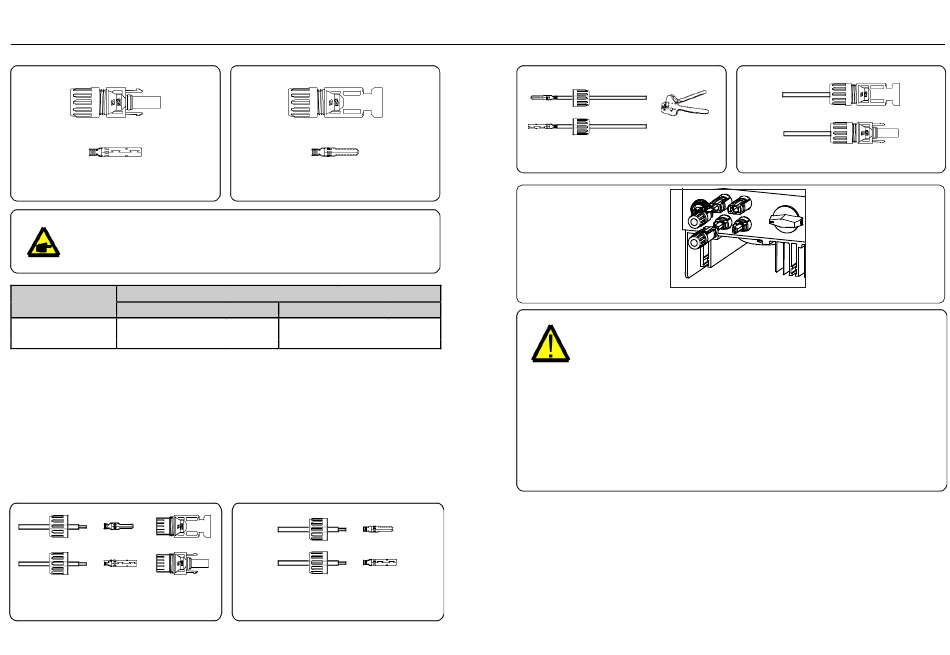

Figure 4.6 Connecteur CC
Veuillez utiliser un câble CC approprié pour le système PV.
Type de câble
Gamme
Câble PV générique de
l'industrie
（12~10AWG）
（model:PV1-F）
Les étapes de l'assemblage des connecteurs CC sont énumérées ci-dessous :
1. Dénudez le fil CC sur environ 7 mm, dévissez l'écrou du connecteur. (voir figure 4.8)
2. Insérez le fil dans l'écrou du connecteur et la broche de contact. (voir figure 4.9)
3. Sertissez la broche de contact sur le fil à l'aide d'un sertisseur de fil approprié. (voir figure 4.10)
4. Insérez la broche de contact dans la partie supérieure du connecteur et vissez l'écrou borgne dans
la partie supérieure du connecteur (voir figure 4.11).
5. Ensuite, connectez les connecteurs CC à l'onduleur. Un petit clic confirme la connexion.
(voir figure 4.12)
Figure 4.8 Démontage de l'écrou borgne du connecteur
.12.
Figure 4.7 Connecteur CC
Section transversale（mm²）
Valeur recommandée
4.0~6.0
4.0（12AWG）
Figure 4.9 Insérez le fil dans le
Connecteur Écrou borgne et broche de contact
Pince à sertir
Figure 4.10 Sertissage de la broche de contact sur le fil
Figure 4.12 Connexion des connecteurs CC à l'onduleur
Attention :
Si les entrées CC sont accidentellement connectées en sens inverse ou si
l'onduleur est défectueux ou ne fonctionne pas correctement, il n'est PAS permis
de couper l'interrupteur CC car cela endommagerait l'onduleur et pourrait même
provoquer un incendie. Les actions correctes à suivre sont les suivantes :
*Utilisez un ampèremètre à pince pour mesurer le courant continu de la chaîne.
*Si elle est supérieure à 0,5A, veuillez attendre que l'irradiation solaire
diminue jusqu'à ce que le courant descende en dessous de 0,5A.
*Uniquement lorsque le courant est inférieur à 0,5A, vous êtes autorisé à
éteindre les interrupteurs CC et à déconnecter les chaînes PV.
Veuillez noter que tout dommage dû à un mauvais fonctionnement n'est pas
couvert par la garantie de l'appareil.
4. Installation
Figure 4.11 Connecteur avec écrou borgne vissé
.13.
