4. Installation
4.3.6 Raccordement des compteurs (facultatif)
Reportez-vous à la figure 4.21, qui est un guide simple pour l'installation d'un système solaire avec
un onduleur PV.
Un isolateur CC doit être installé dans le système entre les panneaux PV avec onduleur.
Interrupteur
principal
TABLEAU PRINCIPAL
Consommateurs
1
(vers le réseau)
Circuits non Circuits protégés
protégés par
RCD

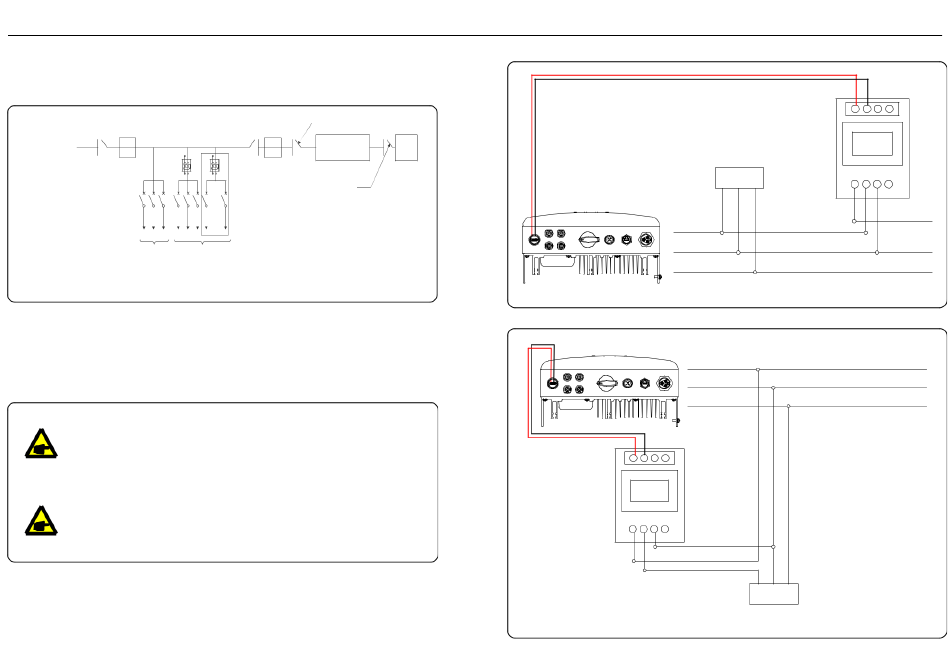

Figure 4.21 Conseils pour une installation simple d'un système d'énergie solaire à onduleur
1. Le RCD doit être connecté en parallèle entre le réseau des consommateurs et l'alimentation solaire.
2. Il est possible d'utiliser plusieurs RCD. Chaque RCD peut protéger un ou plusieurs circuits.
4.3.7 Raccordement des compteurs (facultatif)
L'onduleur peut fonctionner avec un compteur intelligent monophasé pour obtenir une fonction de
gestion de l'énergie à l'exportation et/ou une fonction de surveillance de la consommation 24
heures sur 24.
NOTE
Les onduleurs sont classés comme « modèle de compteur » et « modèle de CT »
en raison de la différence de matériel.
Le modèle de compteur ne peut être connecté qu'à un compteur intelligent. Le
modèle CT ne peut connecter qu'un capteur intelligent.
Veuillez consulter le représentant de Solis avant de passer la commande.
NOTE
Pour réaliser la fonction de gestion de l'énergie à l'exportation, le compteur
intelligent peut être installé soit du côté du réseau, soit du côté de la charge.
Pour obtenir la fonction de surveillance de la consommation 24 heures sur 24, le
compteur intelligent ne peut être installé que du côté du réseau.
Deux types de compteurs sont pris en charge :
Compteur de type à insertion directe - Courant d'entrée maximum 60A (Modèle : DDSD1352-C)
Compteur de type CT externe - 120A/40mA CT est fourni (Modèle : ACR10RD16TE) Le client peut
passer la commande d'un compteur approprié auprès des représentants commerciaux de Solis.
Vous trouverez ci-dessous les schémas de connexion de différents compteurs se connectant à
différents endroits. Les paramètres détaillés sont présentés à la section 6.5.12.
.18.
Alimentation en
Dispositif d'isolation
énergie solaire
interrupteur principal
Onduleur avec réseau
1
intégral Dispositif
de protection
2
Interrupteur d'isolement
par RCD
Câble préfabriqué en paquet de compteurs
Panneau
Solair
e
(PV)
Connecteur à 2 broches
Connecteur à 2 broches
Câble préfabriqué
en paquet de
compteurs
Figure 4.23 Compteur de type à insertion directe - « Compteur en charge »
4. Installation
Charger
L
N
PE
INV L
INV N
INV PE
Figure 4.22 Compteur de type à insertion directe - « Compteur en réseau »
INV L
INV N
INV PE
A
B
5
6 7 8
L L' N N'
Charger
L
N
PE
A
B
5
6
7
8
L
L' N N'
Réseau L
Réseau N
Réseau PE
Réseau L
Réseau N
Réseau PE
.19.
