4. Installation
Câble préfabriqué en paquet de compteurs Connecteur RJ45
Connecteur à 2 broches
INV L
INV N
INV PE

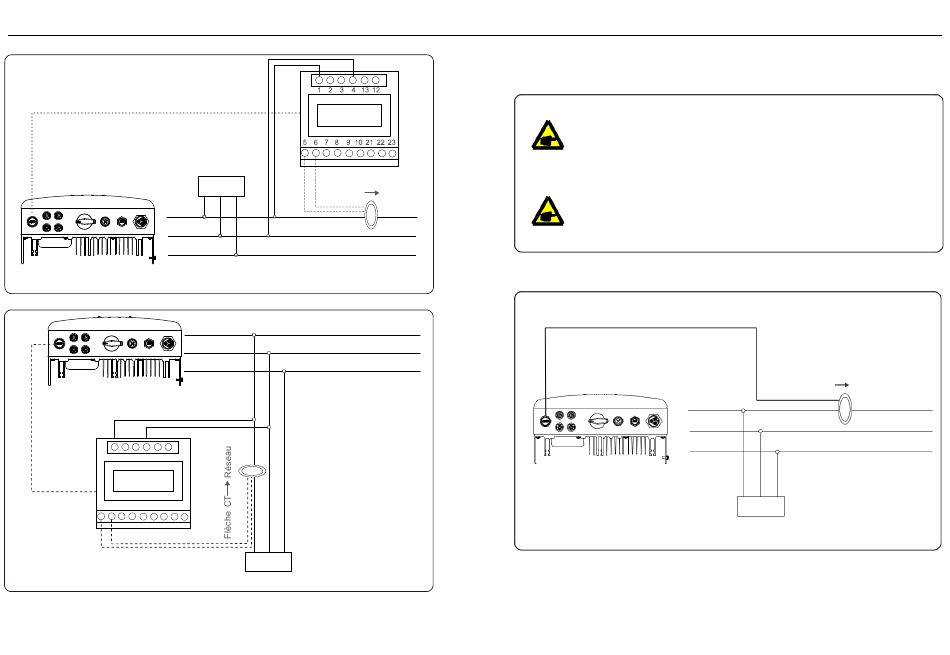

Figure 4.24 Compteur externe de type CT - « Compteur en réseau ».
Connecteur à 2 broches
Câble préfabriqué
en paquet de compteurs
1 2 3 4 13 12
Connecteur RJ45
5 6 7 8 9 10 21 22 23
Blanc Noir
+ -
Figure 4.25 Compteur externe de type CT - « Compteur en charge »
.20.
Blanc Noir
Charge + -
L N PE
Flèche CT
Réseau L
INV L
Réseau N
INV N
Réseau
INV PE
Charge
L N PE

4.3.8 Connexions CT (facultatif)

L'onduleur peut fonctionner avec un capteur intelligent pour réaliser la fonction de gestion de
l'énergie d'exportation.
Réseau
Réseau L
R éseau N
Réseau PE
Vous trouverez ci-dessous le schéma de connexion du capteur intelligent.
Les paramètres détaillés sont présentés à la section 6.5.12.
Câble préfabriqué en paquet CT
PE
NOTE
Les onduleurs sont classés comme « modèle de compteur » et « modèle CT »
en raison de la différence de matériel.
Le modèle de compteur ne peut être connecté qu'à un compteur intelligent.
Le modèle CT ne peut connecter qu'un capteur intelligent.
Veuillez consulter le représentant commercial de Solis avant de passer la commande.
NOTE
Pour obtenir la fonction de gestion de l'énergie d'exportation, le
capteur intelligent doit être installé du côté du réseau.
Connecteur à 2 broches
INV L
INV N
INV PE
Figure 4.26 Capteur intelligent
4. Installation
Flèche CT Réseau
Réseau L
Réseau N
Réseau PE
Charge
L N PE
.21.
