5.0 Montage
(suite)
Assemblage et installation de l'adaptateur de toit (suite)

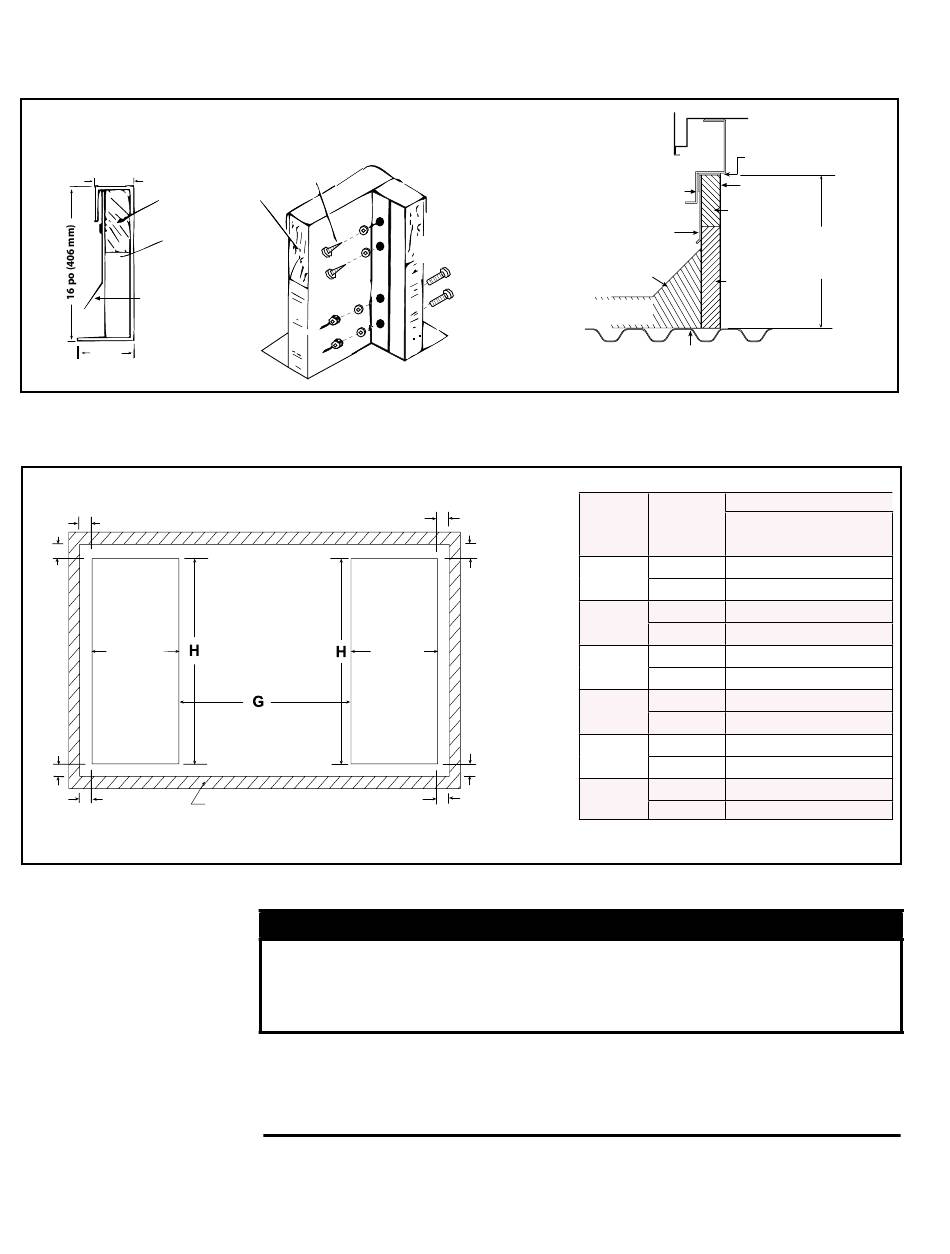

FIGURE 3B – Assemblage de l'adaptateur de toit
Coupe de l'adaptateur
1 7/8 po (48 mm)
Bande de clouage de
2 po x 6 po
Fibre de verre
de 1 1/2 po x 3 lb
Pose du solin par l'installateur
(le solin doit se trouver sous
la lèvre de l'adaptateur)
4 po
(102 mm)
Raccordements de conduit par le bas – La section de soufflante et le plénum avec coude vers le bas optionnel sont munis de
brides de raccordement aux conduits d'air de retour et d'alimentation. Les dimensions d'ouverture pour conduit et l'espacement de
l'adaptateur indiqués sur la FIGURE 4 s'appliquent aux adaptateurs actuellement fabriqués et offerts par le fabricant du système.
FIGURE 4 – Dimensions d'ouverture pour conduit dans le cas de l'adaptateur de toit optionnel - po (mm)
1 5/8 (41)
1 5/8
(41)
19 1/2
(495)
Conduit
de retour
1 5/8
(41)
1 5/8 (41)
•
1 5/8 po (41 mm) correspond à la mesure entre l'ouverture pour conduit et le rebord intérieur de l'adaptateur.
•
Les ouvertures pour conduit doivent être supérieures de 1 po aux dimensions des conduits pour avoir un jeu d'installation suffisant
6.0 Mécanique
Formulaire I-RPB-FR, N/P 271143R12, Page 8
5.3 Base et méthodes de montage (suite)
5.3.3 Montage sur un adaptateur de toit (suite)
Détails d'un coin
Tire-fond
1 5/8 (41)
19 1/2
(495)
Conduit
d'alimentation
1 5/8 (41)
Adaptateur de toit
6.1 Tuyauterie et pressions de gaz
Cet appareil est conçu pour une pression maximale de gaz de 1/2 psi,
3,4 kPa ou 14 po c.e. Lorsque la pression d'alimentation dépasse 1/2
psi, il est nécessaire d'installer un régulateur supplémentaire extérieur à
l'appareil.
ESSAI SOUS PRESSION DE LA TUYAUTERIE
Pressions d'essai supérieures à 1/2 psi : débrancher la fournaise et le robinet manuel de la
conduite d'alimentation en gaz faisant l'objet de l'essai. Obturer la conduite d'alimentation par
un bouchon.
Pressions d'essai inférieures à 1/2 psi : avant l'essai, fermer le robinet manuel sur la fournaise.
La tuyauterie doit être conforme aux exigences précisées dans le National Fuel Gas
Code NFPA54/ANSI Z223.1 (dernière édition) ou le Code d'installation du gaz naturel
et du propane CSA-B149.1. L'installation de la tuyauterie d'alimentation en gaz doit être
conforme aux bonnes pratiques et aux codes locaux.
Détail type de
l'adaptateur
« Jupe » de couvercle
(par installateur)
Vis
d'assemblage
Tasseau biseauté
(par installateur)
Feutre de toiture
Fixer l'adaptateur à la structure du platelage de toit
par soudage, boulonnage ou vissage de tire-fond.
1 5/8
(41)
150, 175
200, 225
250, 300
1 5/8
(41)
AVERTISSEMENT
Caisson
Il DOIT Y AVOIR un joint
étanche entre le couvercle
Couvercle
et l'adaptateur de toit
d'adaptateur
Adaptateur
sur adaptateur
de toit
Bande de clouage
Contre-solin
de 2 po x 6 po
Isolant
(par tiers)
Avec plénum avec coude
Tailles
H
option AQ5 ou AQ8
17 3/8"
125
441 mm
22 7/8
581 mm
28 3/8
721 mm
36 5/8
930 mm
42 1/8
350
1 070 mm
47-5/8
400
1 210 mm
16 po (406 mm)
Hauteur de
l'adaptateur
G
vers le bas,
38 5/8"
981 mm
38 5/8
981 mm
38 5/8
981 mm
38 5/8
981 mm
38 5/8
981 mm
38-5/8
981 mm
.
