Raccordement de l'ouvre-porte protégé contre
la manipulation
z Pour la protection contre la manipulation
(images 2 et 4), l'ouvre-porte dispose d'une
commande à deux fils. L'un est connecté par
le biais des contacts d'ouverture de porte des
platines de rue vidéo principales et l'autre est
connecté par l'intermédiaire du contact d'ouver-
ture de porte T/T (6) du coupleur.
Le raccordement peut être effectué par le biais
P
de la platine de rue principale si l'installation
n'en comprend qu'une seule. Le raccordement
de l'ouvre-porte au contact d'ouverture de porte
T/T (6) du coupleur est suffisant.
Le câble de l'ouvre-porte ne doit pas passer par
P
la platine de rue afin d'assurer la protection
contre la manipulation.
L'ouvre-porte au niveau du contact d'ouverture
P
de porte du coupleur peut également être dé-
verrouillé sans appel entrant.
3
3
2
2
2

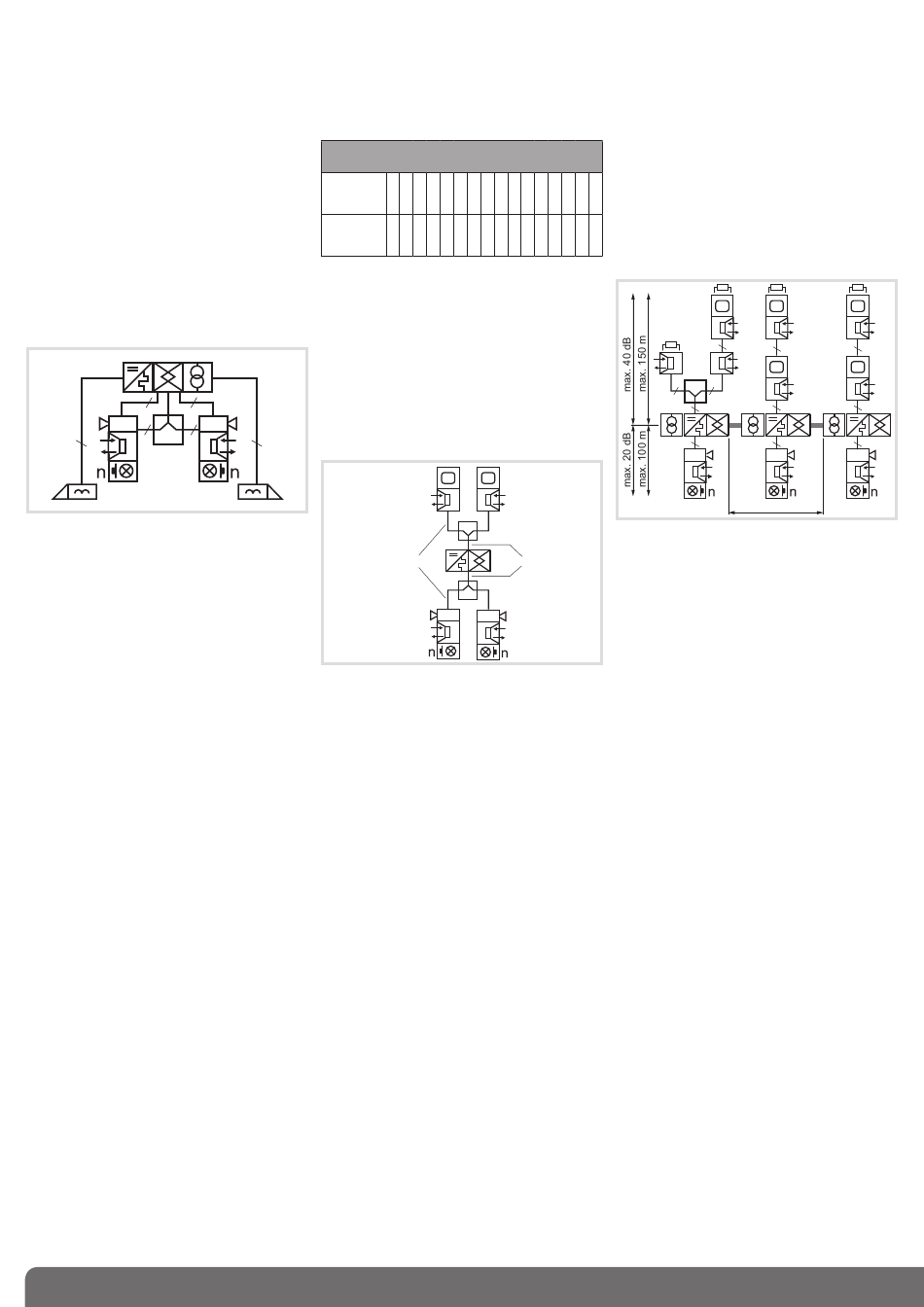

Image 4 : Ouvre-porte avec protection contre la
manipulation.
Raccordement du contact de bouton
d'éclairage
z Raccorder le contact de bouton d'éclairage L/L
du coupleur (7) pour la commande de compo-
sants basse tension externes.
Les deux contacts de bouton d'éclairage sont
P
commandés par actionnement des boutons
d'éclairage au niveau des coupleurs communi-
quant par le câble réseau.
Raccordement réseau
z La connexion réseau du coupleur est effec-
tuée par des câbles patch RJ45 (affectation
identique) pour les raccordements courts, ou
par des câbles de données, rails DIN et câbles
patch pour les raccordements longs.
z Au niveau du premier et du dernier coupleur de
la ligne réseau, la terminaison réseau (13) doit
être positionnée sur On
Afin de minimiser les interférences, utiliser un
P
câble SFTP à double blindage de catégorie 6
minimum.
Réglage de l'adresse du coupleur
z Régler l'adresse de ligne (12) du coupleur.
Les coupleurs sans platine de rue principale
P
peuvent utiliser la même adresse de ligne
(adresse recommandée : 0).
3
Elcom Kommunikation GmbH - Gottfried-Leibniz-Str. 1 - D-74172 Neckarsulm - www.hager.com
Nombre d'appareils pour deux coupleurs
communicants
Le nombre des stations internes et de platines de
rue connectés à deux coupleurs communiquant
par le réseau ne doit pas dépasser la capacité
maximale indiquée.
Capacité 2 fils maximale pour
deux coupleurs communicants
Platines de
rue
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
ajoutées
Addition
stations
32 30 28 26 24 22 20 18 16 14 12 10 8 6 4 2
internes
- Les composants bus i2 (par ex. relais de com-
mutation, interface TK, etc.) supplémentaires
raccordés sont considérés comme 2 stations
internes.
- Le nombre de stations internes est limité à 16
par branche.
- Si des stations internes vidéo se trouvent dans
la branche, le nombre est réduit à 8 stations
internes au maximum.
- Avec des distributeurs vidéo, il est possible de
diviser la ligne sur d'autres branches jusqu'à la
2
capacité maximale.
Branche
Image 5: Lignes et branches
Longueurs de câbles et atténuations
Des informations relatives au calcul des
P
atténuations de signal dans les installations
i2 à 2 fils sont disponibles dans le manuel du
système.
L'amplificateur vidéo intégré au coupleur permet
de compenser les éventuelles atténuations entre
la platine de rue vidéo principale et le coupleur
à hauteur de 20 dB au maximum. Le niveau de
signal maximal est ainsi retrouvé au niveau du rac-
cordement Mon X/X du coupleur. Une atténuation
maximale de 40 dB au niveau du dernier station
interne est alors tolérée. Les pertes de signal
rencontrées dans le réseau à la suite du couplage
sont également compensées par l'amplificateur
vidéo intégré.
2
Image 6: Longueurs de câbles et atténuations
maximales
Ligne
La longueur de toutes les lignes de bus rac-
P
cordées à deux coupleurs en fonctionnement
ne doit pas dépasser 1000 m. Si l'installation
comprend plusieurs coupleurs, il est essentiel
de considérer toujours le cas de figure le moins
favorable.
La mise à la terre unilatérale du blindage des
P
câbles dans la distribution augmente l'immunité
aux interférences.
Des points de contact/conducteurs en grand
P
nombre et sales augmentent la résistance de
contact et peuvent être source d'interférences.
2
2
2
2
2
2
2
2
2
2
max. 300 m
