9. Ajustement de la butée mécanique fin de
ATTENTION!
La vérification et/ou l'ajustement de la butée mécanique fin de course doit toujours être faite.
Si la butée fin de course n'est pas ajustée correctement des dommages irréversibles peuvent
être causés à certaines pièces du portail.
La butée mécanique fin de course est située sur l'avant et l'arrière du support des roues de
guidage dans la poutre de soubassement. Pour y avoir accès, il faut ouvrir l'avant et l'arrière
de la poutre de soubassement.

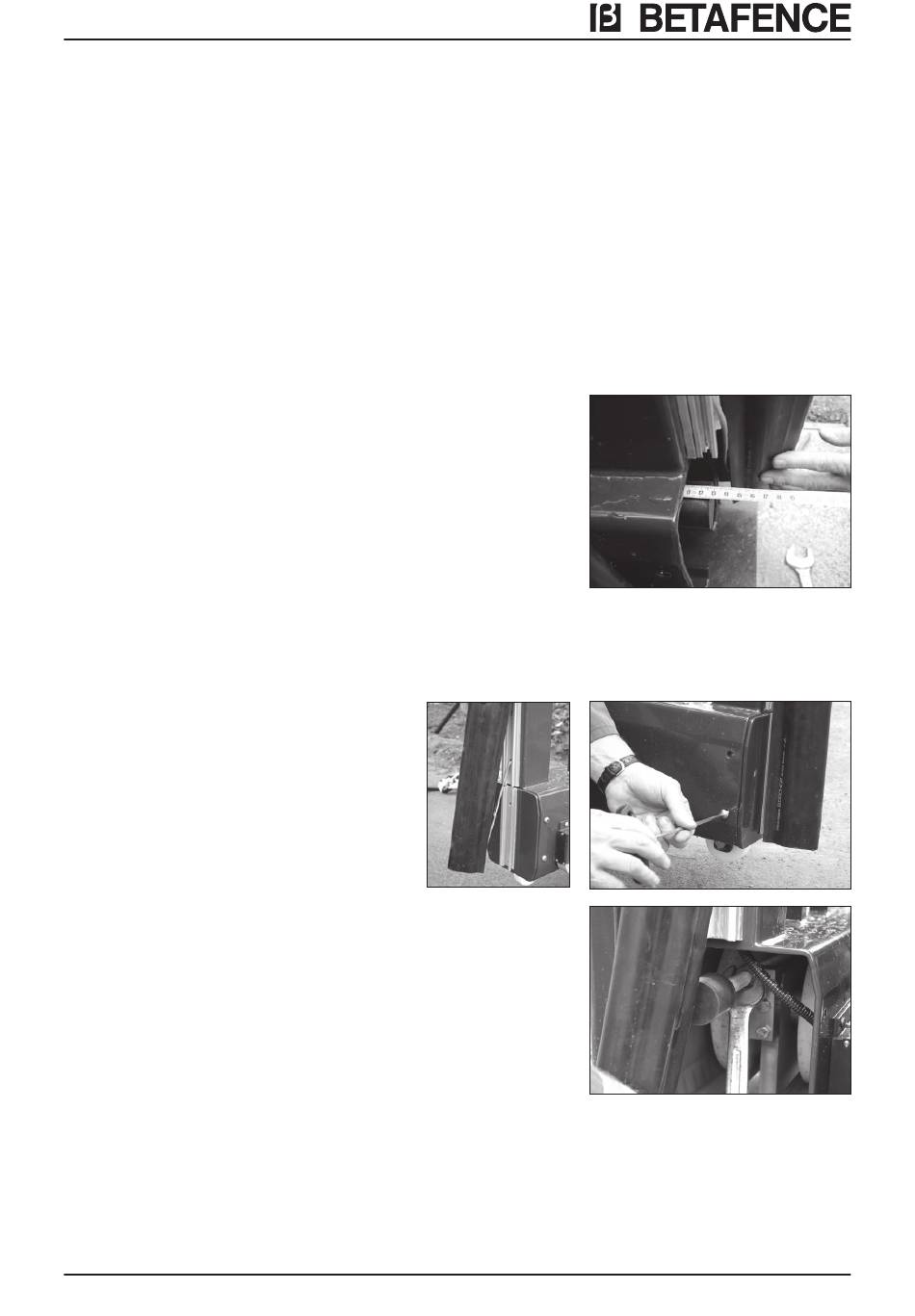

9.1 Ajustement de la butée mécanique fin de course avant
Si le portail est installé correctement suivant les plans
de fondations, la butée avant n'a pas besoin d'être
ajustée. Le réglage usine (13 cm) sera suffisant.
Cependant s'il y a une différence avec le plan de fondation, ou un obstacle à l'arrière du
portail qui empêche le portail de s'ouvrir sur la totalité de sa course, il faut ajuster la butée
suivant la description ci-dessous.
1. Enlever la partie inférieure
de
la
de son profil de fixation
aluminium.
2. Enlever le couvercle avant de
la poutre de soubassement
en dévissant les 4 vis (2 de
chaque côté).
3. Desserrer le contre-écrou. Tourner la tige filetée
dans le sens contraire des aiguilles d'une montre
de sorte que la butée caoutchouc sorte de
la poutre de soubassement de 0,5 à 1,0 cm.
Bloquer la tige filetée avec le contre-écrou.
ATTENTION!
Ne pas tourner dans le sens des aiguilles d'une
montre! Le réglage par défaut de 13 cm est la
distance minimum à respecter.
4. Remettre le couvercle en serrant modérément les vis.
®
Bekamatic
Portails coulissants
bande
palpeuse
ed. Avril 2006 FRANÇAIS
course
14/23
