Installation du module de service Cisco SM-X-16G4M2X ou SM-X-40G8M2X
Avertissement
Ne manipulez vos modules de service que par les bords. Les modules de service sont des composants sensibles
aux décharges électrostatiques et peuvent être endommagés si vous ne les manipulez pas correctement.

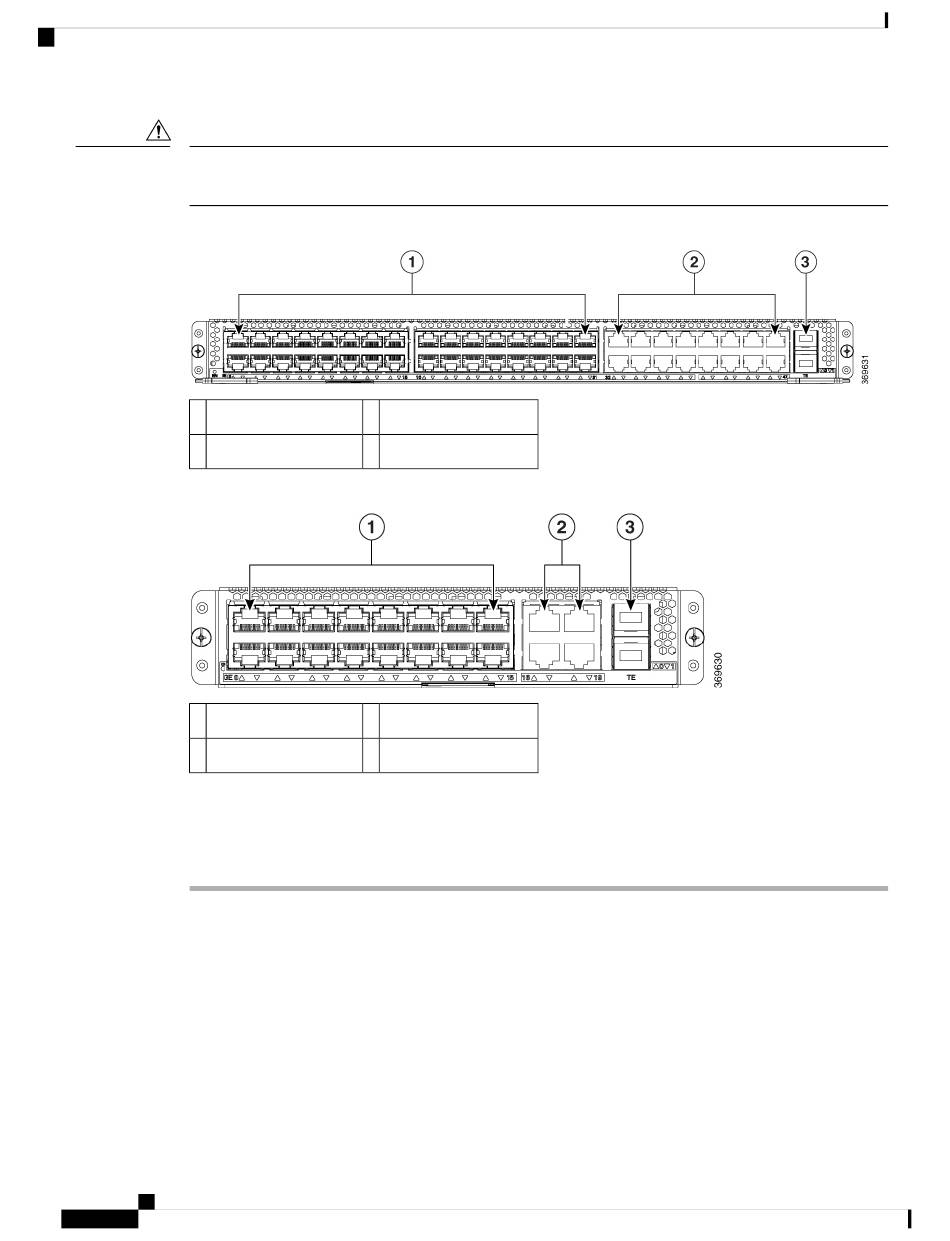

Illustration 1 : Cisco SM-X-40G8M2X
1
Port cuivre GE
2
Port cuivre 2,5 G mGig
Illustration 2 : Cisco SM-X-16G4M2X
1
Port cuivre GE
2
Port cuivre 2,5 G mGig
Suivez la procédure ci-dessous pour installer le module de service Cisco SM-X-16G4M2X ou SM-X-40G8M2X
sur votre routeur :
Procédure
Étape 1
Lisez les « Mises en garde » avant de procéder au remplacement du module.
Étape 2
Pour le module Cisco SM-X-16G4M2X, retirez les plaques vierges installées dans le connecteur du routeur
que vous souhaitez utiliser.
Étape 3
Pour le module SM-X-40G8M2X, retirez les faces avant et le séparateur installés sur le connecteur du routeur
que vous souhaitez utiliser.
Remarque
Installation du module de service EtherSwitch Cisco SM-X-16G4M2X ou SM-X-40G8M2X
6
3
Port SFP/SFP+ 1G/10G
3
Port SFP/SFP+ 1G/10G
Cisco SM-X-16G4M2X est un module de service simple qui peut être inséré dans un connecteur
de mode de service. Le port SM-X-40G8M2X, quant à lui, est un module de service double qui
nécessite deux connecteurs côte à côte.
Présentation du module de service Cisco SM-X-16G4M2X ou SM-X-40G8M2X
