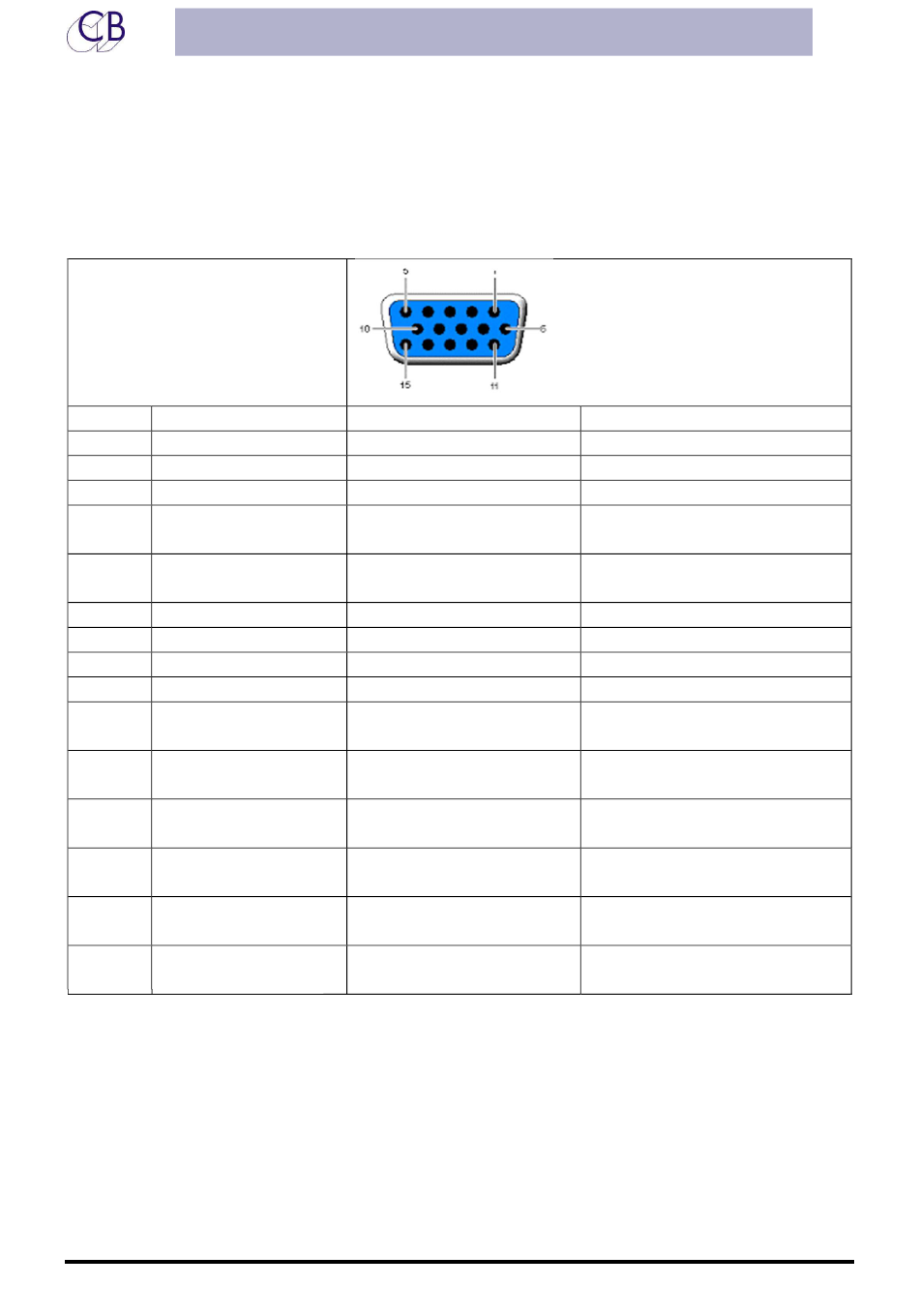

Connecteur Sub-D 15 HD (XMon)

Le connecteur Sub-D 15 HD situé sur le TMC-1 est utilisé pour le microphone d'Ordres et le
casque.
Connecteur Sub-D 15 HD,
celui-ci équipant la dernière
version du TMC-1.
Broche Type
1 Sortie analogique
2 Entrée analogique
3 Entrée analogique
4 Sortie
5 Entrée
6 Masse
7 Masse
8 Masse
9 Masse
10 Sortie
11 Entrée
12 Entrée
13 Entrée
14 Sortie
15 Sortie
© 2018 CB Electronics / DG
MC1-MMP1
Fonction
Mic des ordres
Casque Droit
Casque Gauche
Sortie – du Midi
Rx – du RS422
Masse des Ordres
Masse Casque Droite
Masse Casque Gauche
Masse
Tx – du RS422
Entrée – du Midi
Entrée + du Midi
Rx + du RS422
Tx + du RS422
Sortie + du Midi
13
Note
Blindé
Blindé
Blindé
Vérifier la connexion dans le
câble.
Normalement connecté dans
le câble.
Normalement connecté dans
le câble.
Vérifier la connexion dans le
câble.
Vérifier la connexion dans le
câble.
Normalement connecté dans
le câble.
Normalement connecté dans
le câble.
Vérifier la connexion dans le
câble.
Version 1
