NOTICE TECHNIQUE
2SB 980 606-xxx / 2SB 959 060-621 /
pour:
INSTRUCTIONS DE MONTAGE ET CARACTERISTIQUES PRODUIT
®
DuraLED
- FEU STOP / DE POSITION ARRIERE
Multivolt 9 - 33 volts
Marquage des lentilles et critères d'installation
Ce module d'éclairage, identifié par le marquage E
été conçu et fabriqué pour répondre aux exigences de la réglementation ECE no. 7 catégories S1
et R1 relative aux feux stops / de position arrière.
•
Une tolérance de +/-3° s'applique aux éléments du montage
•
La surface de montage de la lampe doit être verticale par rapport au sol
•
L'axe de réference de la lampe doit être parallèle à l'axe longitudinal du véhicule
•
La ligne médiane des lampes 2SB 980 606-0xx, 2SB 980 606-2xx and HM060621 doit être
horizontale par rapport au sol et verticale pour les lampes 2SB 980 606-5xx et 2SB 980 606-
7xx.
•
La lampe a été conçue et certifiée pour un montage avec l'inscription "TOP" située au sommet
de l'unité.
•
Le feu doit être visible sur un secteur latéral interne de 45º et latéral externe de 80º ainsi que
sur un secteur vertical atteignant 15º de part et d'autre de l'axe horizontal.
•
Un minimum de 2 feux est requis, ceux-ci ne doivent pas être positionnés à moins de 350 mm
ou à plus de 1500 mm du sol. Deux feux additionnels peuvent être ajoutés à condition qu'ils
soient situés verticalement à 600 mm ou plus des deux premiers feux réglementaires.
•
Les feux doivent être installés à moins de 400 mm du point le plus large du véhicule et leur
écartement devra être d'au moins 600 mm.
Nous vous invitons à vous référer au règlement ECE no 48 pour plus de détails.
Note: la lampe ne comporte de pas de réflecteur type 'reflex"

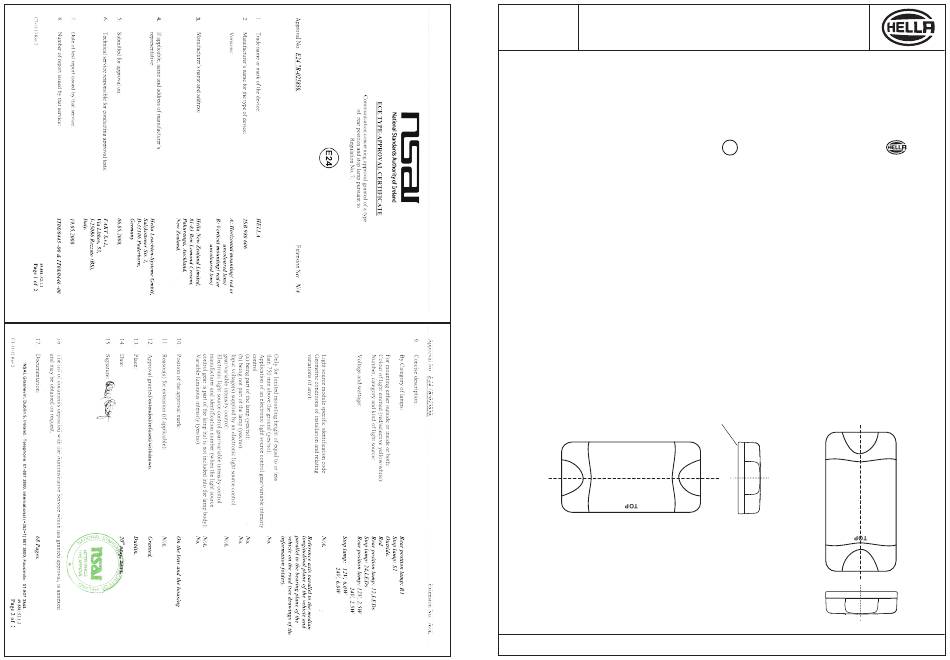

Montage horizontal
Ref. 2SB 980 606-0xx, 2SB 980 606-2xx & HM060621
Surface de montage
TOP
Ligne
médiane
HELLA-New Zealand Limited, Auckland
HM060621
5850 de sa lentille ainsi que le logo
24
Montage vertical
Ref. 2SB 980 606-5xx & 2SB 980 606-7xx
Ligne médiane
TOP
Axe de
référence
Axe de référence
a
