7. Réseau de terrain Pakscan Classic
Pour un Master Station redondant, la boucle Pakscan Classic connectée doit correspondre au schéma ci-dessous. Revérifiez le câblage s'il
ne correspond pas au schéma ci-dessous.

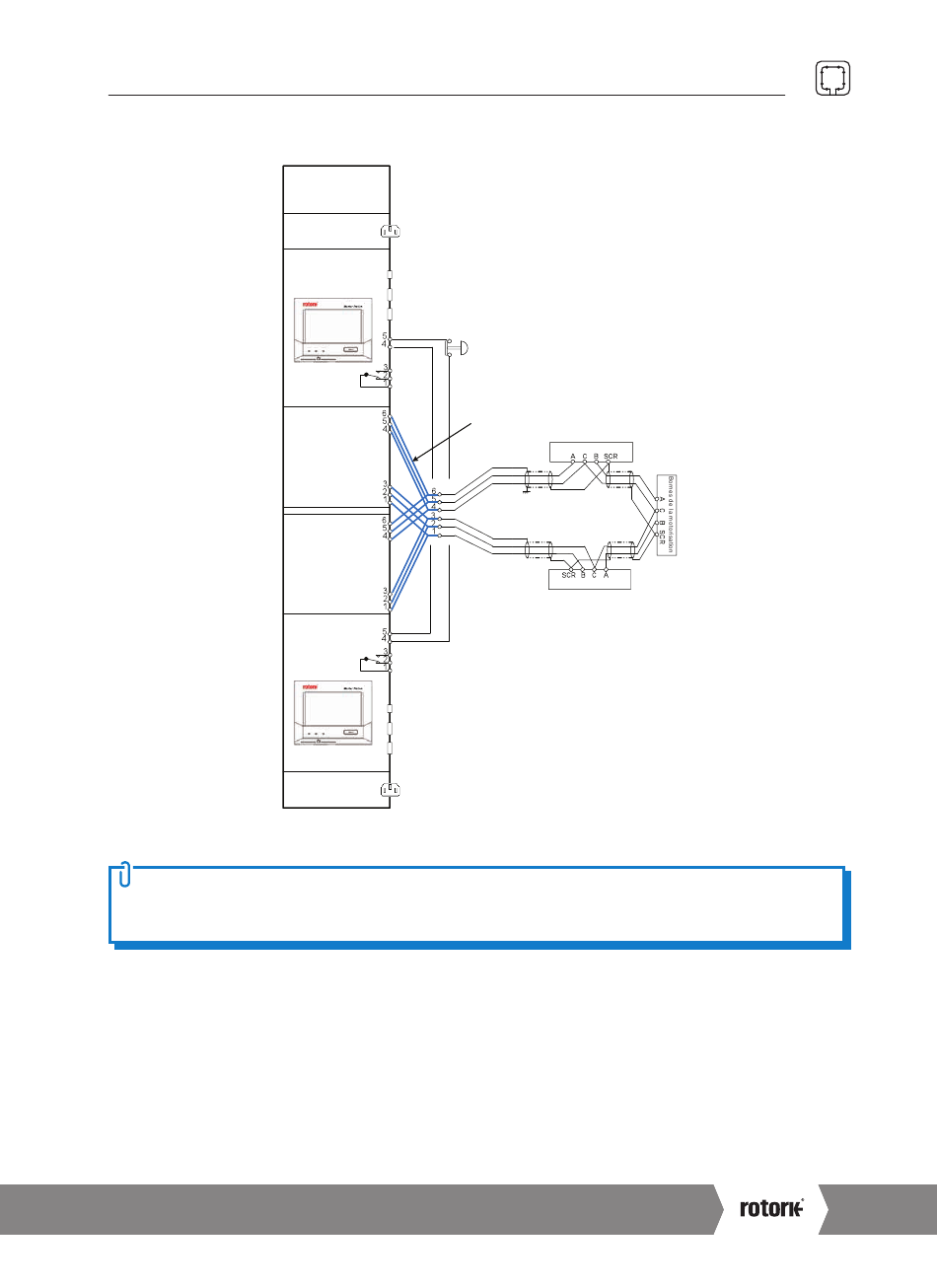

Fig 7.6.2: Schéma fonctionnel de la boucle de courant du Master Station redondant
Le module CPU est équipé en usine d'une liaison entre la broche 4 et la broche 5. Cette liaison empêche
toute action ESD inopinée si la fonction ESD est activée sur le Master Station. Si une action ESD est
requise, la liaison doit être retirée et remplacée par un câblage adéquat.
suite
MASTER STATION
REDONDANT
MODULE ALIMENTATION
PSU P4740 SECTEUR
MODULE
CPU P4710 PORT DE CONFIGURATION ETHERNET
PRINCIPAL
ETHERNET 1
ETHERNET 2
POWER STATUS ALARM
ALARME
(Connexion directe à la terre)
MODULE
P4720
PAKSCAN
CLASSIC
(Connexion à la terre via un condensateur)
(Connexion directe à la terre)
MODULE
P4720
PAKSCAN
CLASSIC
(Connexion à la terre via un condensateur)
MODULE
CPU P4710
REDONDANT
ALARME
(STAND-BY)
PORT DE CONFIGURATION ETHERNET
ETHERNET 1
POWER STATUS ALARM
ETHERNET 2
MODULE ALIMENTATION
PSU P4740
SECTEUR
ARRÊT
D'URGENCE
Filerie en « Y » pour
connexion redondante
Bornes de la motorisation
Écran
Sortie PORT A
Entrée PORT A
MISE À LA TERRE
Connectez le câble de l'écran aux bornes 3 et 6
OU à la terre, mais pas aux deux.
Écran
Sortie PORT B
Entrée PORT B
Bornes de la motorisation
