Cisco ASR 9000 Série Guide D'installation page 191

Installer les cartes et les modules dans le châssis

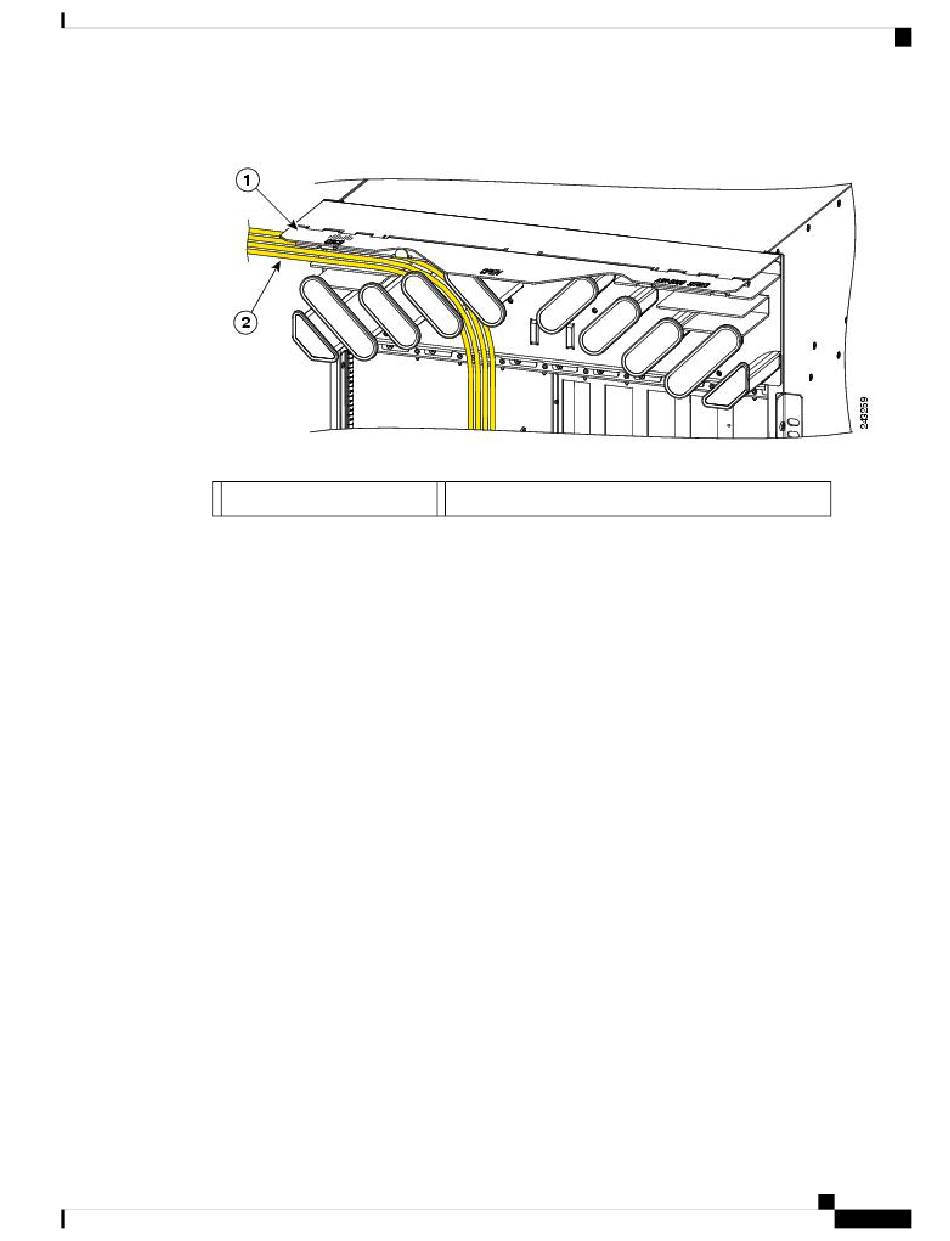

Illustration 184 : Acheminement des câbles d'interface dans le plateau d'organisation des câbles
1 Capot articulé (en position levée)
Étape 2 Fixez un support d'organisation des câbles de la carte de ligne sur le panneau avant de la carte de ligne
(Illustration 185 : Fixation d'un support d'organisation des câbles de la carte de ligne, à la page
est livré avec la carte de ligne.
Étape 3 Faites passer le câble dans le support d'organisation des câbles, puis insérez délicatement le câble dans le
canal de façon à le fixer dans les serre-câbles, comme indiqué à
d'interface à l'aide du support d'organisation des câbles pour carte de ligne, à la page
• Pour voir un exemple de l'acheminement des câbles du routeur Cisco ASR 9006, consultez
187 : Acheminement du câble d'interface à l'aide du support d'organisation des câbles du châssis et de
la carte de ligne sur le routeur Cisco ASR 9006, à la page
• Pour voir un exemple de l'acheminement des câbles du routeur Cisco ASR 9904, consultez
188 : Acheminement du câble d'interface à l'aide du support d'organisation des câbles du châssis et de
la carte de ligne sur le routeur Cisco ASR 9904, à la page
• Pour voir un exemple de l'acheminement des câbles du routeur Cisco ASR 9910, consultez
189 : Acheminement du câble d'interface à l'aide du support d'organisation des câbles du châssis et de
la carte de ligne sur le routeur Cisco ASR 9910, à la page
Étape 4 Insérez le connecteur du câble dans le port correspondant.
Étape 5
Répétez les étapes 1 à 4 pour chaque connexion de câble supplémentaire à cette carte de ligne.
2 Câbles de la carte de ligne acheminés dans le compartiment
Guide d'installation matérielle des routeurs à services d'agrégation Cisco ASR 9000
Connecter les câbles d'interface réseau des cartes de ligne
l'Illustration 186 : Acheminement du câble
182.
182.
183.
180). Ce support
181.
l'Illustration
l'Illustration
l'Illustration
179
