E n g l i s h

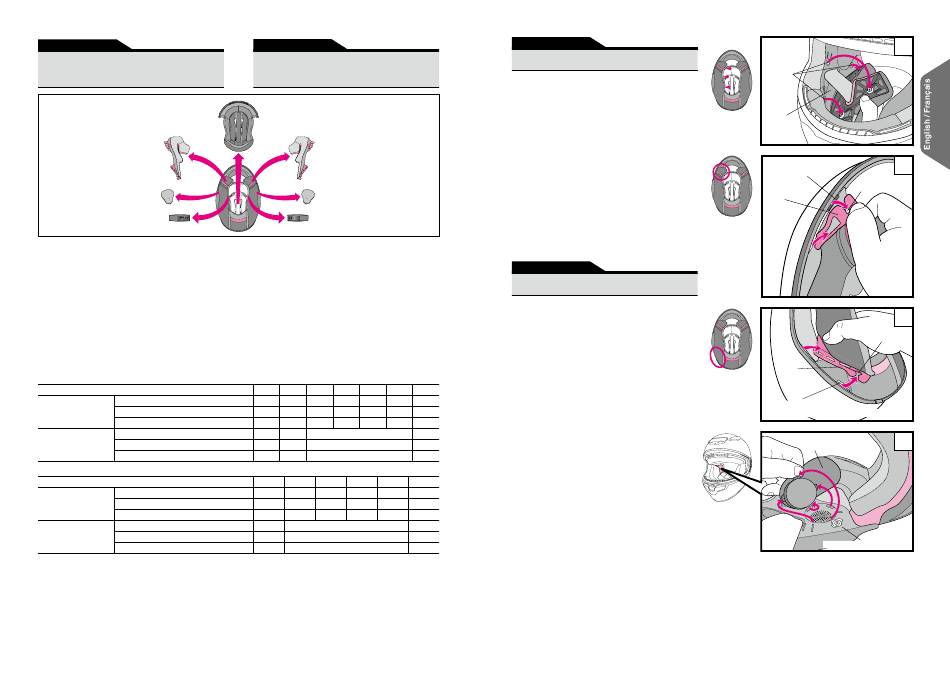

Replacing Interior Parts
Cheek Pad (R)
Coussinet maxillaire (D)
Ear Pad
Coussinet d'oreille
Chinstrap Cover
Couvre jugulaire
Center pad, right and left cheek pads, right and
left chinstrap covers, and right and left ear pads
can be removed for washing. You can also adjust
the fit of your helmet by switching to the optional
pads. Look at the list and drawing of interior parts
and check whether the parts are installed or
removed. Be sure to always fix the center pad,
cheek pads, and chinstrap covers prior to riding.
If necessary, use the following table to order the
proper interior parts to adjust the fit of your
helmet.
■Helmet Size (For ECE R22 / NBR Products) ■ Taille de casque ( Pour les produits ECE R22 / NBR)
Optional (firm fit) / Optionnel (plus ferme)
Center Pads
Standard / Standard
Coussinet central
Optional (loose fit) /Optionel (plus large)
Optional (firm fit) / Optionnel (plus ferme)
Cheek Pad
Standard / Standard
Coussinet maxillaire
Optional (loose fit) / Optionel (plus large)
■Helmet Size (For DOT Products) ■ Taille de casque (Pour les produits DOT)
Optional (firm fit) / Optionnel (plus ferme)
Center Pads
Standard / Standard
Coussinet central
Optional (loose fit) / Optionel (plus large)
Optional (firm fit) / Optionnel (plus ferme)
Cheek Pad
Standard / Standard
Coussinet maxillaire
Optional (loose fit) / Optionel (plus large)
・The same cheek pads can be used with all helmet
sizes. For M size helmet example, choose cheek
pad size 31 if you want a looser fit and size 39 for a
firmer fit (both are optional parts).
・Center pads varies by helmet size. Confirm the size
of your helmet prior to making a purchase.
* Model name and specification vary depending upon
country or area.
15
F r a n ç a i s
Remplacement des pièces
internes
Center Pad
Coussinet central
Cheek Pad (L)
Coussinet maxillaire (G)
Ear Pad
Coussinet d'oreille
Chinstrap Cover
Couvre jugulaire
Le coussinet central, les coussinets maxillaires droit
et gauche, les caches jugulaires droit et gauche,
ainsi que les coussinets d'oreilles droit et gauche
peuvent être retirés pour être lavés. Vous pouvez
aussi régler l'ajustement de votre casque en
utilisant des coussinets en option. Consultez la liste
et le schéma des parties intérieures et vérifiez si les
pièces sont installées ou retirées. Assurez-vous de
toujours réinstaller le coussinet central, les
coussinets maxillaires et les caches jugulaires
avant de conduire. Si nécessaire, utilisez le tableau
suivant pour commander les pièces intérieures afin
de régler l'ajustement de votre casque.
XXS
XS
S
M
L
XL
XXL
― ―
S17
S13
M13
L13
XL13
XL9
S17
S13
S9
M9
L9
XL9
XL5
S13
S9
S5
M5
L5
XL5
― ―
― ―
43
39
35
43
39
35
31
39
35
31
― ―
XS
S
M
L
XL
XXL
S17
S13
M13
L13
XL13
XL9
S13
S9
M9
L9
XL9
XL5
S9
S5
M5
L5
XL5
― ―
43
39
35
39
35
31
35
31
― ―
・Les mêmes coussinets maxillaires peuvent être
utilisés pour toutes les tailles de casque. Par
exemple pour un casque de taille M, choisissez des
coussinets maxillaires de taille 31 pour un maintien
plus lâche et des coussinets de taille 39 pour un
meilleur maintien (les deux sont en option).
・Les coussinets centraux varient suivant la taille du
casque. Vérifiez bien la taille de votre casque avant
d'effectuer un achat.
* Le nom et les caractéristiques du modèle diffèrent
suivant le pays ou la zone géographique.
E n g l i s h
Removing Interior Parts
1. Removing the Cheek Pads
When the chin curtain is installed, remove it first.
Unfasten the three snaps to remove the cheek
pad from the cheek pad base (Drawing 1) and
then pull notch (a) of the plate out of front cheek
pad bracket (A) (Drawing 2). Next, pull notch (b)
of the plate out of rear cheek pad bracket (B)
(Drawing 3). When pulling out notch (b) of the
plate, do so carefully without using force.
2. Removing the Ear Pads
Unfasten the four clasps on the plate from the
cheek pad base as shown in the drawing to
remove the ear pad (Drawing 4). Remove the
opposite side in the same manner.
F r a n ç a i s
Retrait des pièces internes
1. Retrait des coussinets maxillaires
Lorsque la mentonnière est fixée, retirez-la
d'abord.
Desserrez les trois fixations pour retirer le
coussinet maxillaire de la base de coussinets
maxillaires (Schéma 1), puis tirez l'encoche (a)
hors de l'applique de coussinet maxillaire avant
(A) (Schéma 2). Tirez ensuite l'encoche (b) hors
de l'applique de coussinet maxillaire arrière (B)
(Schéma 3). Lorsque vous sortez l'encoche (b)
de la plaque, effectuez cette opération avec
précaution, sans forcer.
2. Retrait des coussinets d'oreille
Détachez les quatre attaches sur la plaque de la
base des coussinets maxillaires comme indiqué
sur le schéma pour retirer le coussinet d'oreille
(Schéma 4). Retirez le côté opposé de la même
manière.
Front
1
Avant
Snap
Pression
Cheek Pad
Base
Rear
Base de
Arrière
coussinets
maxillaires
2
Cheek Pad Bracket (A)
Applique de coussinet
maxillaire(A)
(a)
Plate
Plaque
3
(b)
Plate
Plaque
Cheek Pad Bracket (B)
Applique de coussinet maxillaire(B)
4
Ear Pad
Coussinets d'oreille
Cheek Pad Base
Base de coussinets maxillaires
16
