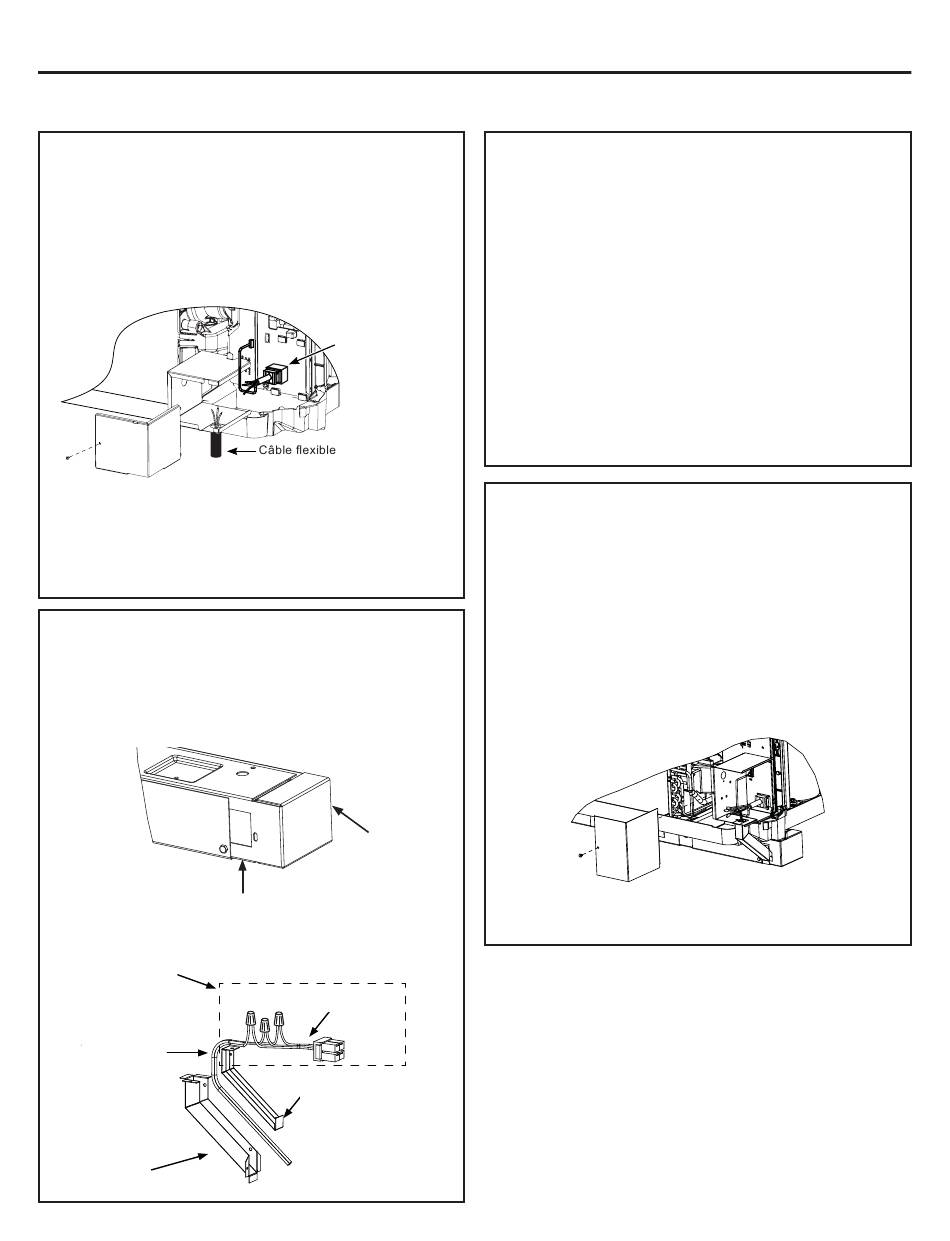

SÉRIE ZONELINE - CONNEXION ÉLECTRIQUE DIRECTE
5A. FIXATION DU CÂBLAGE À
L'AIDE D'UN CÂBLE FLEXIBLE
1. Utilisez le trou rond dans le bas de la boîte de jonction
pour attacher le câble flexible qui provient du circuit de
dérivation. Fixez le conduit à l'aide du connecteur de
conduit approprié et acheminer les câbles dans la boîte
de jonction. Laissez une longueur de câble libre de 6 po à
l'extrémité du câble flexible pour les connexions.
2. Si un fusible ou un porte-fusible sera utilisé, la débouchure
sur le côté de la boîte sert à monter un porte-fusible Buss.
Assurez-vous que le fusible et le porte-fusible ont les
mêmes caractéristiques que le circuit de dérivation. Les fils
au fusible peuvent être soudés en place ou fixés à l'aide de
raccords à sertir (prise) femelle de 1/4 po homologués UL.
5B. FIXATION DU CÂBLAGE AVEC
UN SOCLE ET UN CHEMIN DE
CÂBLES
1. Retirez l'entrée défonçable rectangulaire à la base de la
boîte de jonction. Retirez l'entrée défonçable rectangulaire à
l'extrémité droite du socle.
Chemin de câbles
2. Le fil est placé entre les deux moitiés du chemin de câbles.
Notez l'orientation du chemin de câbles.
Boîte de jonction
Junction Box
Câblage
Wiring
Chemin de
Chaseway
câble
Instructions d'installation
Ensemble de
Direct Connect
connexion directe
Kit
Flex Cable
Socle
Ensemble de
Direct Connect Kit
connexion directe
Couvercle de chemin
Chaseway cover
de câble
5B. FIXATION DU CÂBLAGE AVEC
UN SOCLE ET UN CHEMIN DE
CÂBLES (suite)
3. Alignez les trous de vis et fixez les moitiés en utilisant deux
vis.
Faites glisser l'extrémité supérieure du chemin de câbles
en faisant en sorte que le câblage dépasse dans l'ouverture
de l'entrée défonçable rectangulaire de la boîte de jonction.
Assurez-vous que les « oreilles » du chemin de câbles se
trouvent à l'intérieur de la boîte. Posez une vis de type A à
travers le bas de la boîte de jonction et dans le trou « d'oreille
» du chemin de câble. Insérez l'extrémité inférieure du chemin
de câbles dans le trou rectangulaire du socle et faites-la
glisser vers la droite, dans l'entrée défonçable rectangulaire
en vous assurant que les « oreilles » du chemin de câbles se
trouvent à l'intérieur du socle. Acheminez le fil vers le centre
du socle. Posez une vis de type A à travers le trou oblong du
socle et dans le trou « d'oreille » du chemin de câble.
6. INSTALLATION DU COUVERCLE DE
BOÎTE DE JONCTION
1. Effectuez toutes les connexions des câbles en utilisant
les connecteurs et les techniques homologués NEC et UL
appropriés.
2. Pour les ensembles d'alimentation électrique 20A et 30A,
branchez le cavalier Personality afin de sélectionner
l'élément chauffant.
3. Réinsérez délicatement tous les fils et raccords dans
la boîte de jonction. Assurez-vous qu'il n'y a aucune
connexion desserrée ou fil non isolé exposé et épars.
4. Placez le couvercle de boîte de jonction en place.
Remettez les deux vis retirées précédemment et serrez-la.
5. Remettez l'armoire avant du Zoneline.
