  • Page 1 K7101 Netspannings zoeker ..........Détecteur de tension de réseau ......Netzspannungsmelder ........... Detector de tensión de red ........H7101B’2...
  • Page 2 VELLEMAN NV Legen Heirweg 33 9890 Gavere Belgium Europe www.velleman.be www.velleman-kit.com...
  • Page 3: Technische Gegevens

    NETSPANNINGS ZOEKER Via deze kit kan men gemakkelijk opsporen of een bepaalde draad spanningsloos is of niet. De kit kan gebruikt worden voor het opzoeken van leidingen in de muur of om onderbrekingen in leidingen op te sporen. Een knipperende LED geeft aan of al dan niet spanning gevonden wordt, aan de snelheid van het knipperen kan men zien hoe dicht men bij de leiding zit.
  • Page 4 BOUW Voor uw gemak en om fouten te vermijden werden de meeste axiale componenten machinaal in de correcte volgorde op een band geplaatst. Verwijder de componenten één voor één van de band.  Tip: U kunt de foto's op de verpakking gebruiken als leidraad tijdens de montage. Door eventuele verbeteringen is het mogelijk dat de foto's niet 100% nauwkeurig zijn.
  • Page 5 De schakeling is nu ingesteld in de gevoeligste stand, wil men de schakeling minder gevoelig maken dan moet men de potentiometer terug naar links draaien. Indien gewenst kan men het printje inbouwen in het kastje type G407, men moet dan wel in het deksel een gat maken voor de drukknop en de LED (zie fig 1.0).
  • Page 6: Donnees Techniques

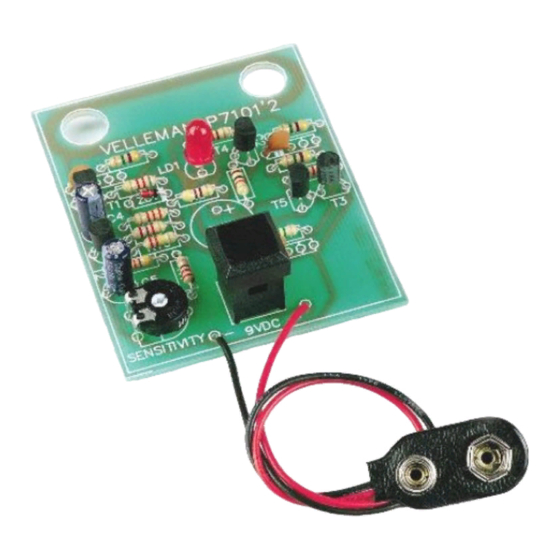

    DÉTECTEUR DE TENSION DE RÉSEAU Ce kit permet de détecter facilement si un câble est sous tension ou non. Il peut être utilisé pour repérer les lignes électriques dans un mur ou pour détecter les pannes sur une ligne. Une DEL clignotante indique si le câble est alimenté ou non. Plus vous vous rapprocherez de cette ligne, plus le clignotement sera rapide.
  • Page 7: Montage

    MONTAGE La plupart des composants ont été placés mécaniquement dans l'ordre correct sur une bande pour votre facilité et pour éviter des erreurs. Retirez les composants un par un de la bande.  Truc: Les photos sur l'emballage peuvent vous servir de guide lors de l'assemblage. Toutefois, il se peut que les photos ne correspondent pas à...
  • Page 8 La connexion est maintenant réglée sur la position la plus sensible. Si vous désirez que la connexion soit moins sensible, tournez à nouveau le potentiomètre vers la gauche. Vous pouvez également encastrer la plaquette dans un boîtier de type G407. Pour ce faire, veillez cependant à laisser une ouverture dans le couvercle, pour le bouton-poussoir et la DEL (voir schéma 1.0).
  • Page 9: Technische Daten

    NETZSPANNUNGSMELDER Mit diesem Bausatz kann man sehr schnell feststellen, ob ein gewisser Draht span-nungsfrei ist oder nicht. Das System kann gebraucht werden für das Aufspüren von Leitungen in der Wand oder um Unterbrechungen in Leitungen aufzuspüren. Eine aufleuchtende LED gibt an, ob wohl oder nicht Spannung entdeckt wurde. Die Geschwindigkeit des Aufleuchtens gibt an, wie nah man der Leitung ist.
  • Page 10 MONTAGE Die meisten Axialbauteile werden maschinell in der richtigen Reihenfolge auf einem Band befestigt. So wird es Ihnen leichter und werden Sie Fehler vermeiden. Entfernen Sie nacheinander die Bauteile vom Band.  Hinweis: Die Fotos auf der Verpackung können als Hilfe bei der Montage verwendet werden. Wegen bestimmter Anpassungen ist es allerdings möglich, dass die Fotos nicht zu 100% mit der Wirklichkeit übereinstimmen.
  • Page 11 Die Schaltung wurde jetzt in den empfindlichsten Stand gebracht. Falls Sie die Schaltung weniger empfindlich machen wollen, müssen Sie den Potentiometer wieder nach links drehen. Falls erwünscht, kann die kleine Leiterplatte in den Schrank, Typ G407, eingebaut werden. Man muß dann allerdings ein Loch in den Deckel machen für den Druckknopf und die LED (siehe Abb.
  • Page 12: Características Técnicas

    DETECTOR DE TENSIÓN DE RED Este kit permite detectar fácilmente si un cable está bajo tensión o no. Puede utilizarse para buscar cables en el interior de una pared o detectar cortes en los mismos. Un LED intermitente indica si el cable esta alimentado o no. La velocidad de la intermitencia indica la proximidad del cable.
  • Page 13 MONTAJE La mayoría de los componentes han sido colocados mecánicamente por orden correcto en una banda para su facilidad y para evitar errores. Quite los componentes uno tras uno de la banda.  Consejo : Puede usar las fotos del embalaje como directrices durante el montaje. Sin embargo, es posible que las fotos no correspondan completamente a la realidad debido a cambios posteriores.
  • Page 14 Ahora, la conexión está en la posición más sensible. Si quiere que la conexión sea menos sensible, vuelva a girar el potenciómetro hacia la izquierda. También puede empotrar la placa en una caja de tipo G407. Haga un agujero en la tapa para el pulsador y el LED (véase esquema 1.0).
  • Page 16 VELLEMAN NV Legen Heirweg 33, B-9890 GAVERE Belgium (Europe) Modifications and typographical errors reserved © Velleman nv. H7101B ‘2 - 2014 (rev3) 5 4 1 0 3 2 9 2 8 9 6 5 2...
