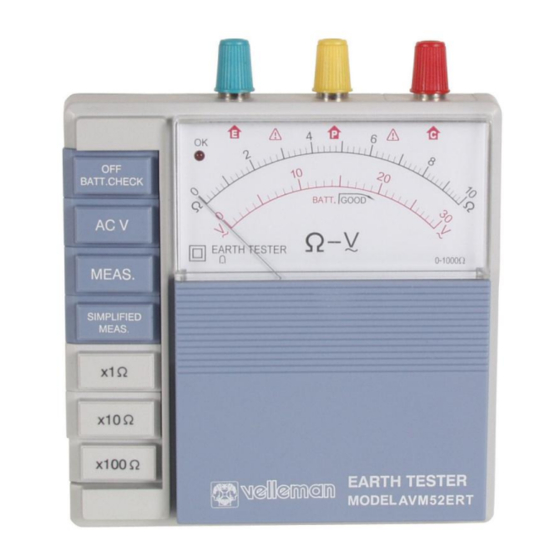

AVM52ERT – Analogue Earth Resistance Tester
1. Introduction & Features
Thank you for buying the AVM52ERT ! Please read the manual carefully before bringing this
device into service.
The modern design limits the influence of the earth voltage and the earth resistance of
auxiliary earth bars to a minimum.
Press the BATT.CHECK button to test the auxiliary earth resistance and the connection
cable. The OK lamp lights up when the device is ready to perform accurate earth resistance
measurements.
Low power consumption : max. 12V/100mA.
Push buttons allow smooth operation of the device.
The earth resistance value can be read directly from the scale.
You only need to press the SIMPLIFIED MEAS. button for simplified measurements. No
shorting wire is required since terminals P and C can be shorted internally simply by
pressing this button.
Battery replacement is easy.
The carrying case in hard plastic is water-resistant and accommodates all accessories.
2. Specifications
Measuring Ranges
Earth Resistance
Earth Voltage
Accuracy
Earth Resistance
Earth Voltage
Measurement System
Measure earth resistance with a CC inverter, 800Hz, ± 2mA
Measure earth voltage through a rectifier, type 5KΩ/V, ± 40~500Hz
Withstand Voltage
Self-Check Facility
Batteries
Dimensions
Weight
Accessories
• test leads (red15m / yellow 10m / green 5m)
• auxiliary earth bars
• carrying case
AVM52ERT
10/100/1000Ω
30V AC (5KΩ/V approx.)
±5% of full scale
±5% of full scale
1500V AC for 60 seconds between electrical circuit and the housing.
Press the BATT.CHECK button to test the earth resistance and the
connection with terminals P and C. The OK lamp comes on.
8 x 1.5V AA-battery
140 (L) x 140 (W) x 90 (D) mm
±800g
1
