Il est possible de commander séparément un connecteur femelle Sub-D ou un connecteur femelle M12
pour le Profibus. Le connecteur M12 est codé B. Veuillez noter que le connecteur Sub-D n'est pas classé
IP !

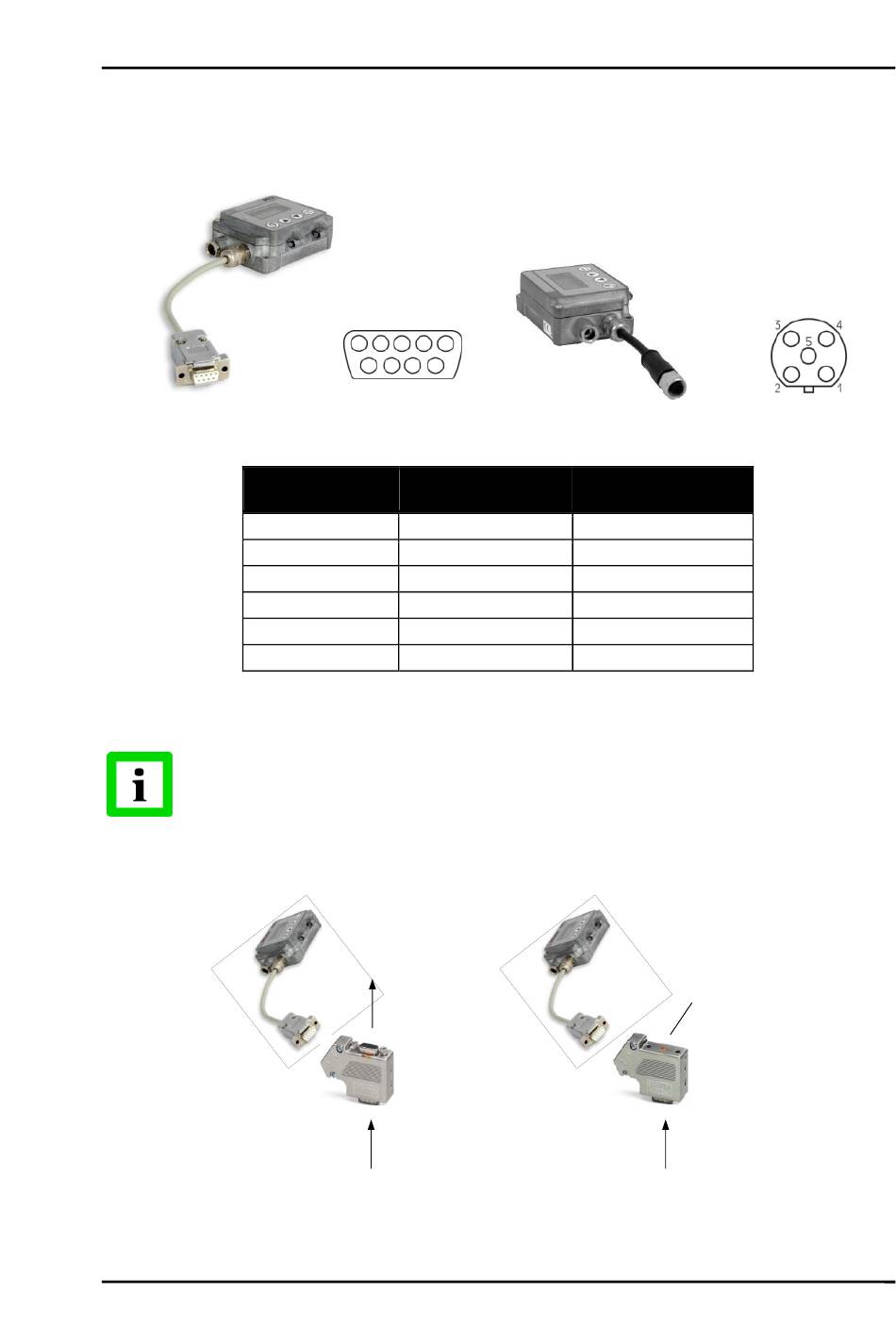

Figure 82: Connecteur Sub-D (...P2) et connecteur M12 (...P1)
A (signal négatif)
B (signal positif)
Figure 83: Affectation des broches du Profibus pour le connecteur Sub-D / M12
L'utilisateur doit réaliser en externe la terminaison pour les réseaux Profibus!
Esclave
MI3
1
2
3
4
5
6
9
7 8
Profibus
Broche Sub-D
(couleur du câble)
Blindage
GND
n.a.
+ 5 V
n
Esclave
n+1
Esclave
Figure 84: Exemple de réseau avec terminaison externe
Rev. G3 Oct 2020
(couleur du câble)
8 (vert)
3 (jaune)
5 (blanc)
6 (brun)
Esclave
n
n-1
Profibus
Broche M12
2 (blanc)
4 (noir)
3 (bleu)
1 (brun)
Terminaison
Esclave
n-1
