Saunier Duval GeniaSet Split 3 Guide D'installation page 30

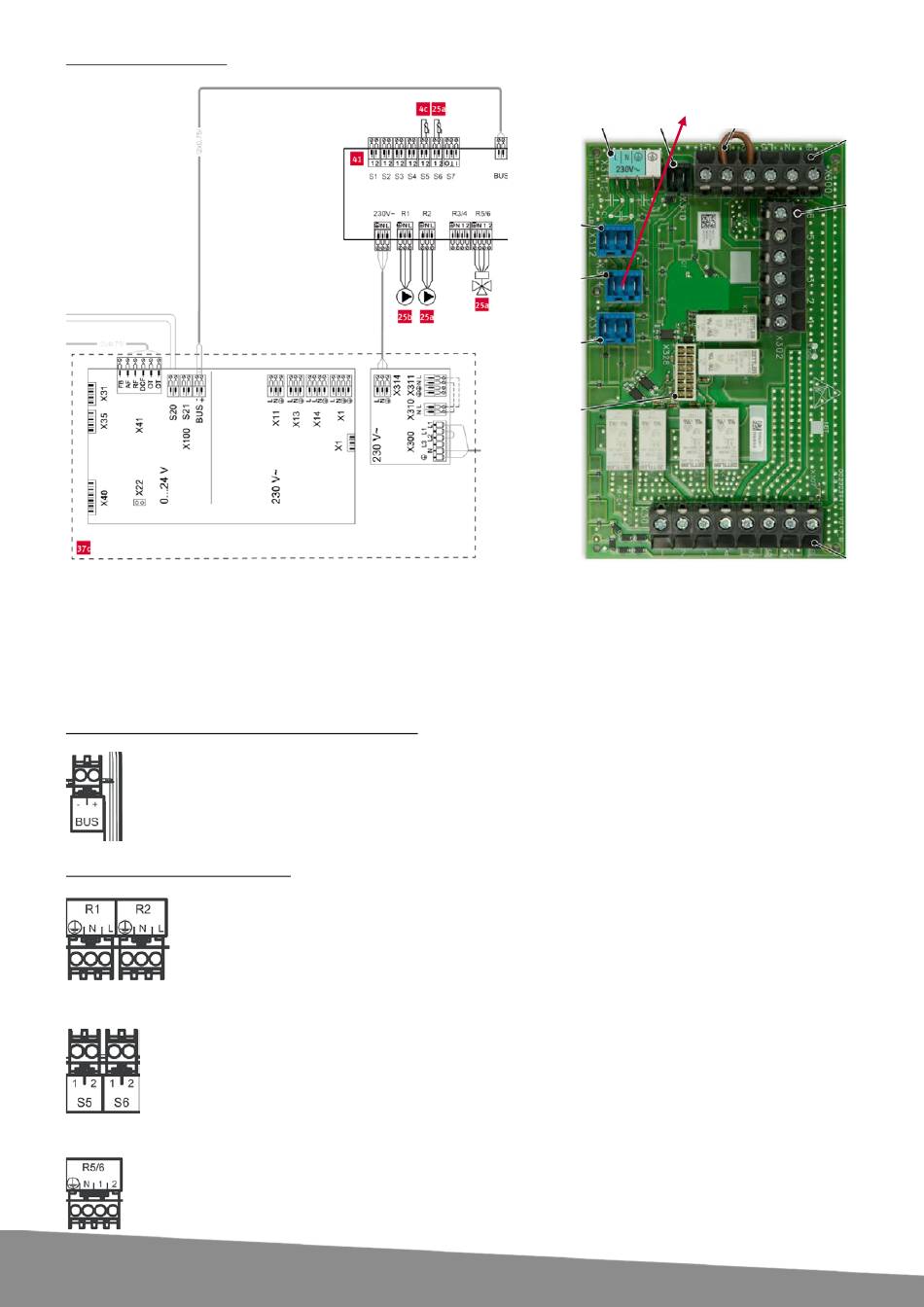

Raccordement 230 V :
Raccordez le connecteur bleu X314 de la colonne GeniaSet Split sur le connecteur vert (6) du module RED 3.
Utilisez du câble de 1,5 mm².
Raccordement du bus de communication eBus :
Raccordement du module L11 :
Raccordez le connecteur rose eBus de la colonne GeniaSet Split sur le
connecteur rose (4) du module RED 3.
Utilisez du câble de 0,75 mm² et respecter les polarités « + » « - ».
Raccordez le circulateur radiateur sur le connecteur blanc R1 et le
circulateur plancher chauffant sur le connecteur R2 du module RED 3
(phase et neutre uniquement).
Utilisez le câble fourni ou rallongez le.
Raccordez la sonde bouteille sur le connecteur blancs S5 et la sonde
départ plancher chauffant sur le connecteur blanc S6 du module RED 3.
Utilisez le câble fourni.
Raccordez le moteur de vanne de mélange sur le connecteur blanc R5/6
du module RED 3 : N = Bleu ; 1 = Marron ; 2 = Noir.
Utilisez le câble fourni.
Connecteur X314
Alimentation électrique du module RED 3
