ODXT
TRANSMETTEUR / COMMUTATEUR
DE TEMPÉRATURE POUR L'EXTÉRIEUR
INSTRUCTIONS DE MONTAGE ET DE MISE EN SERVICE EN ÉTAPES

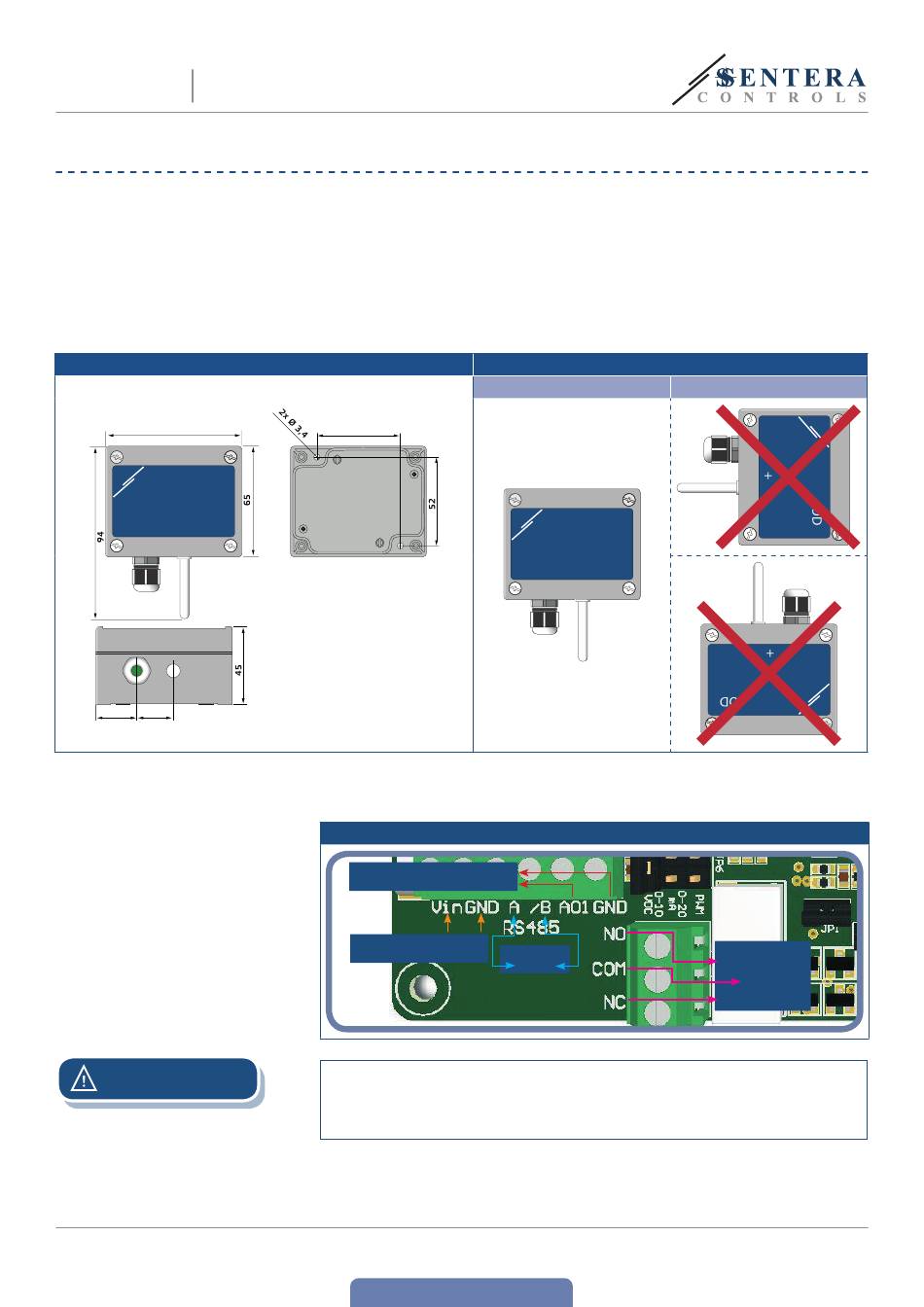

Fig. 1 Dimensions de montage
80
OD
+ _
24
20
PRUDENCE
MIW-ODXT-FR-000 - 16 / 11 / 16
Avant de commencer le montage, veuillez lire attentivement les «Mesures de sécurité
et de précaution». Choisissez une surface lisse comme emplacement d'installation
(un mur, un panneau et etc.).
Suivez ces étapes:
1.
Dévisser les 4 vis sur le couvercle et ouvrez le boîtier.
2.
Fixez le couvercle arrière sur le mur par des éléments de fixation appropriés. Faites
attention à la position et les dimensions de montage. (Voir Fig. 1 «Dimensions de
montageet» et Fig. 2 «Position de montage»).
Fig. 2 Position de montage
Acceptable
49
3.
Raccordez les câbles selon le schéma (voir Fig. 3) utilisant l'information dans la
section «Câblage et raccordements».
Fig. 3 Schéma électrique
Sortie analogique / digitale (PWM)
0—10 VDC / 0—20 mA / PWM
Alimentation
15—24 VAC ± 10% / 18—34 VDC
Si une alimentation AC est utilisée avec un seul appareil dans un réseau Modbus
la borne GND ne doit pas être connectée aux autres appareils dans le réseau
ou par CNVT -RS485-USB. Cela peut causer de dommage permanent aux semi-
conducteurs de communication et / ou l'ordinateur!
