ODXT
TRANSMETTEUR / COMMUTATEUR
DE TEMPÉRATURE POUR L'EXTÉRIEUR
Example 1
Slave 1
NBT
NBT
Slave 2
PRUDENCE
MIW-ODXT-FR-000 - 16 / 11 / 16
5.4

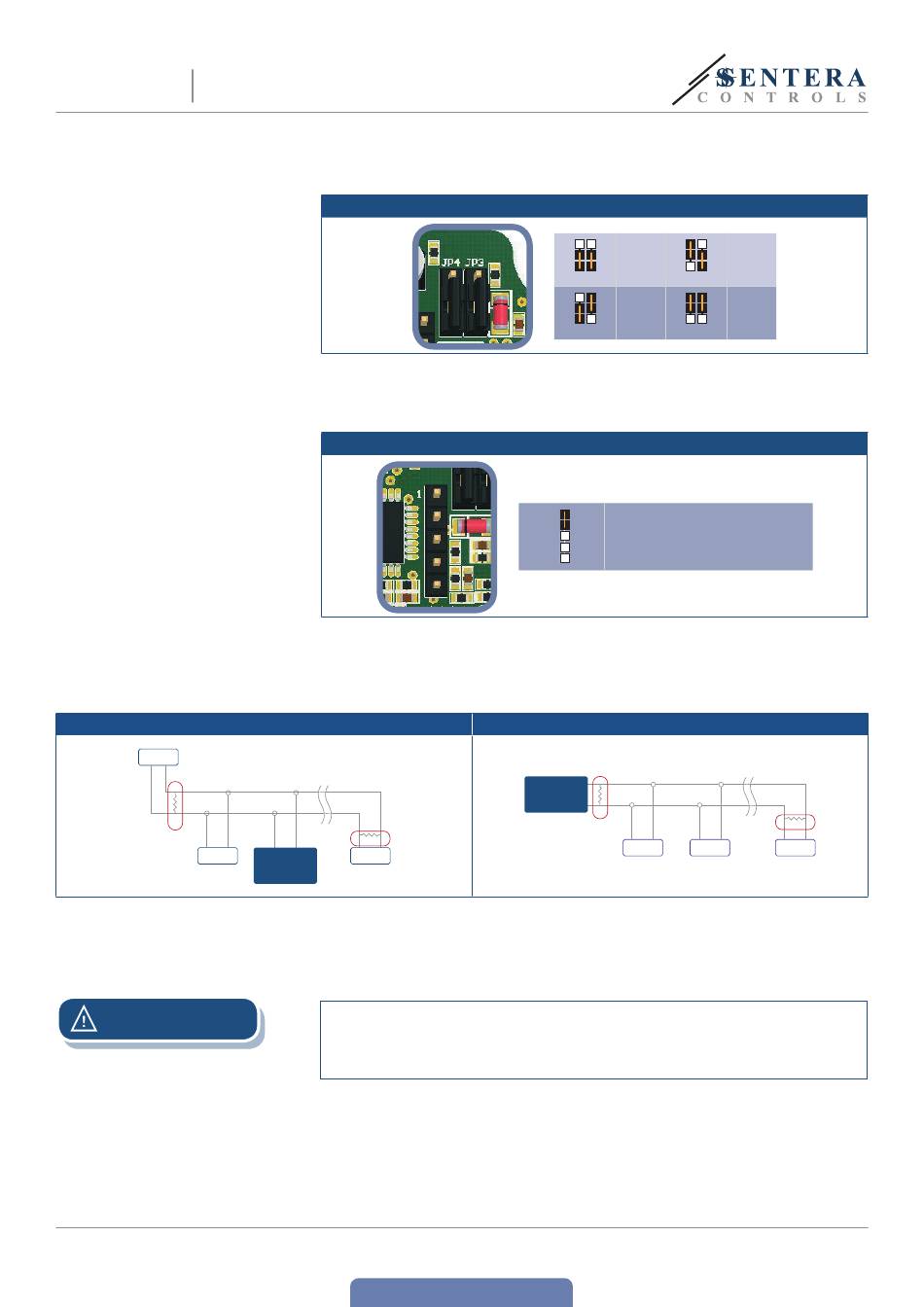

Pour sélectionner une valeur d'hystérésis, utilisez les cavaliers JP3 et JP4.
La valeur par défaut est 4 °C. Voir Fig. 7 et l'information accompagnant.
Fig. 7 Sélection hystérésis JP3 & JP4
5.5
Pour réinitialiser les paramètres Modbus, mettez et maintenez le cavalier
P1 Fig. 8 pendant 20 secondes.
Fig. 8 Cavalier de réinitialisation des paramètres Modbus
6.
Vérifiez si votre appareil se trouve au début ou à la fin du réseau (voir Example  1
et Example 2). Dans l'affirmative, raccorder la résistance de NBT par Modbus.
Sinon, laissez la déconnecté (par défaut Modbus).
RX
ТX
NBT
Slave n
Master
7.
Assurez-vous que vous avez exécuté l'installation correcte. Suivez les étapes
décrites dans la section «Vérification des instructions d'installation».
8.
Fermez le boîtier et fixez le couvercle.
9.
Mettez sous tension.
Si une alimentation AC est utilisée avec un seul appareil dans un réseau Modbus
la borne GND ne doit pas être connectée aux autres appareils dans le réseau
ou par CNVT -RS485-USB. Cela peut causer de dommage permanent aux semi-
conducteurs de communication et / ou l'ordinateur!
10.
Sélectionnez le point de consigne désiré par Modbus.
11.
Personnalisez les autres paramètres d'usine à celles désirées par le logiciel
3SModbus (si nécessaire). Pour tous les réglages par défaut d'usine voir Tableau
«Registres Modbus».
www.sentera.eu
Retour à la Table des matières
1 °C
JP4 JP3
2 °C
JP4 JP3
1
2
3
4
5
Example 2
Master
NBT
Slave 1
3 °C
JP4 JP3
4 °C
JP4 JP3
Branchez et maintenez
durant 20 secondes
RX
ТX
NBT
Slave 2
Slave n
8 - 10
