interFace De Machine PoUr accèS à la tenSion D'arc BrUte
11. À partir du côté ventilateur de la source de courant, saisir l'extrémité du câble. Tirer soigneusement pour faire
passer toute la longueur du câble à travers l'ouverture tout en poussant le câble dans l'ouverture du côté panneau
d'alimentation. Laisser suffisamment de câble du côté panneau d'alimentation pour acheminer les fils le long
de la base de la source de courant.
12. Passer le câble dans l'écrou du serre-câble, le point d'accès du panneau arrière, le serre-câble et l'écrou de
rétention du serre-câble. Tirer le câble dans le serre-câble, en laissant assez de câble pour qu'il repose au fond
de la source de courant sans qu'il y ait de tension dans le câble.
13. Fixer le serre-câble sur l'intérieur de la source de courant à l'aide de l'écrou de rétention du serre-câble.
Serrer à la main, puis de nouveau un peu plus.
Écrou de rétention
du serre-câble
Direction du câble
14. Serrer l'écrou de rétention du serre-câble sur le serre-câble afin de fixer le câble en place.
15. Fixer le transformateur à la base de la source de courant à l'aide des deux vis. Visser les vis à un couple de 23,1 kg-cm.
16. Pousser le capot de refoulement du ventilateur sur le logement du ventilateur.
17. Reconnecter les deux fils du transformateur au panneau d'alimentation. Visser les vis à un couple de 34,7 kg-cm.
18. Après avoir remis en place la barrière Mylar et le couvercle de la source de courant dans les sections qui suivent,
vous pouvez raccorder l'autre extrémité du câble à l'équipement conformément aux instructions du fabricant.
Ne pas oublier de respecter la polarité.
Remarque : l'intégration d'un équipement Hypertherm et d'un équipement fourni par le client, tel que les cordons et
les câbles d'interconnexion, est soumise à l'inspection des autorités locales sur le site d'installation finale,
s'ils ne sont pas répertoriés et certifiés comme un système.
a-6

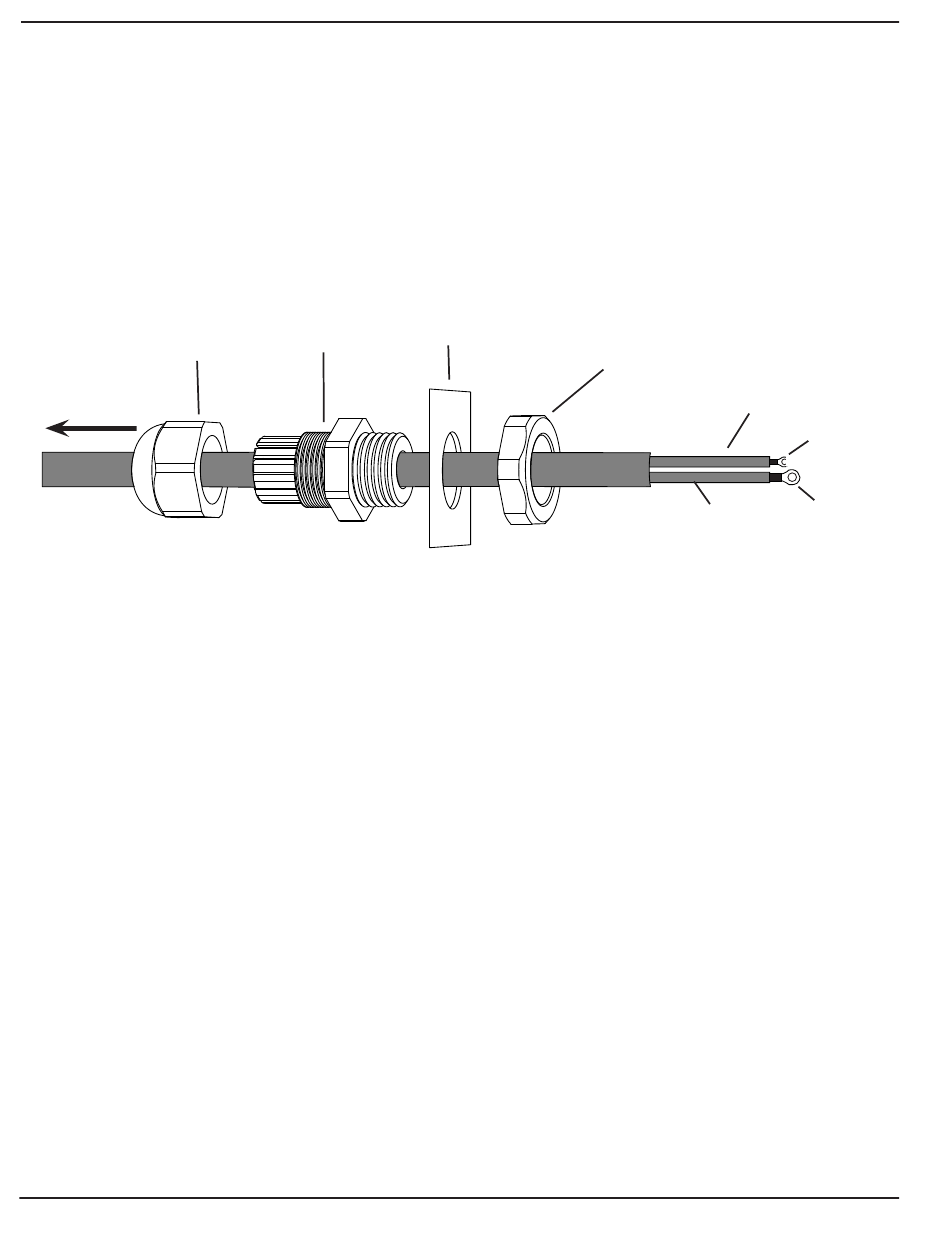

Panneau arrière de la
source de courant
Serre-câble
Écrou du serre-câble
à l'intérieur de la
source de courant
Fil n° 1 (-)
Bague n° 8 (M4)
Fil n° 2 (+)
Bulletin de service sur le terrain
Bague 1/4 po
(M6)
