Zephyr Milano Island ZML-M90CG Guide D'utilisation, D'entretien Et D'installation page 52

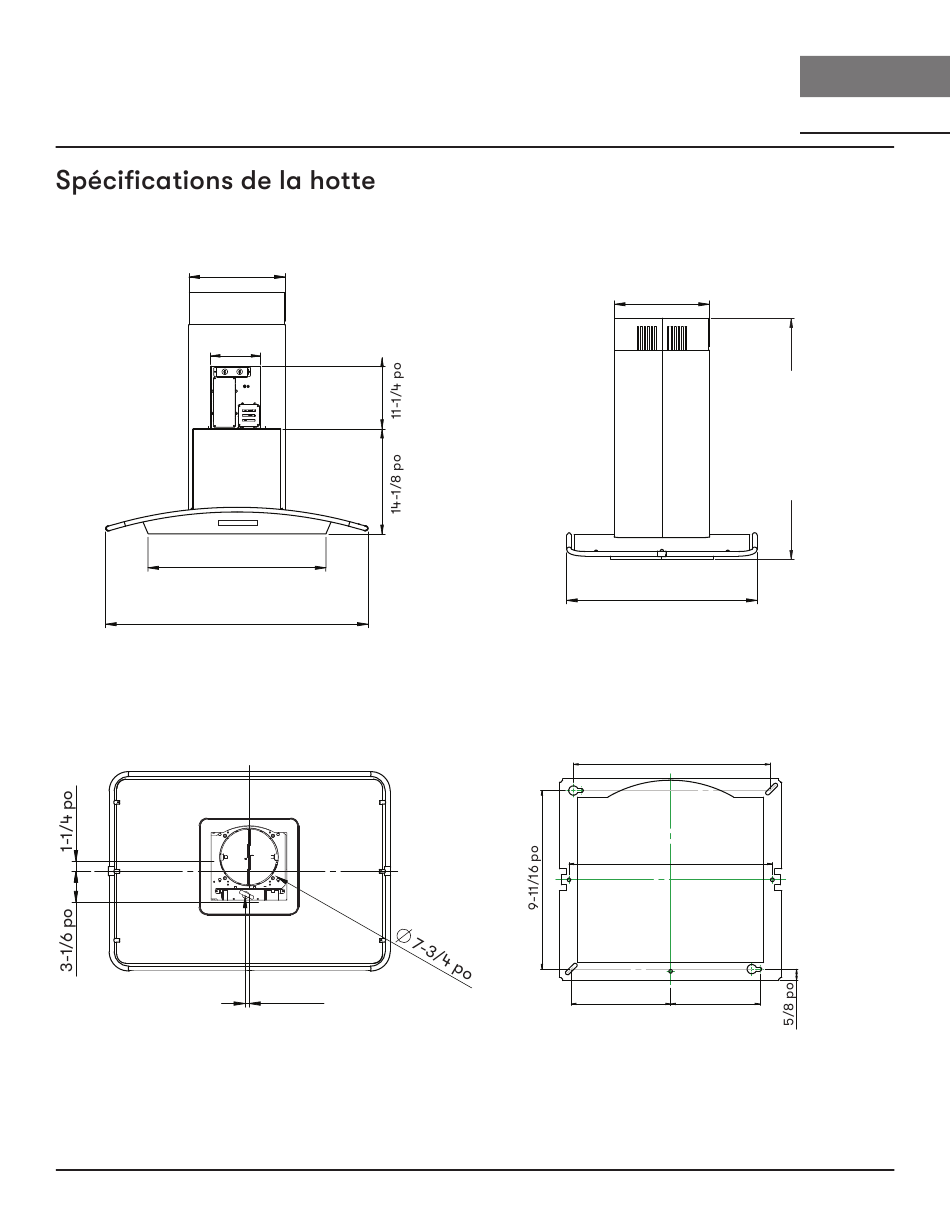

Instructions d'installation
12-15/16 po
7-15/16 po
23-15/16 po
(36 po) 35 3/16 po
(42 po) 41-15/16 po
DEVANT
DESSUS de la HOTTE
12
L/C
L/C
AC In
3/8 po
Milano Island Guide d'utilisation, d'entretien et d'installation
12-3/4 po
STANDARD
Min. avec conduit - 28-
Min. avec reprise d'air - 32-
Max. - 50 po
Z1C-03ML
Min. avec conduit - 44-
Min. avec reprise d'air - 49 po
Max. - 82 po
25-9/16 po
CÔTÉ
10-9/16 po
10-15/16 po
L/C
4-13/16 po
5-5/16 po
CADRE de FIXATION SUPÉRIEUR
(vue du haut)
C O R E
M I L A N O
Î L E
po
1/2
po
1/2
po
1/2
