PL Systems Samba SM35-J-RA22 Guide D'installation page 9

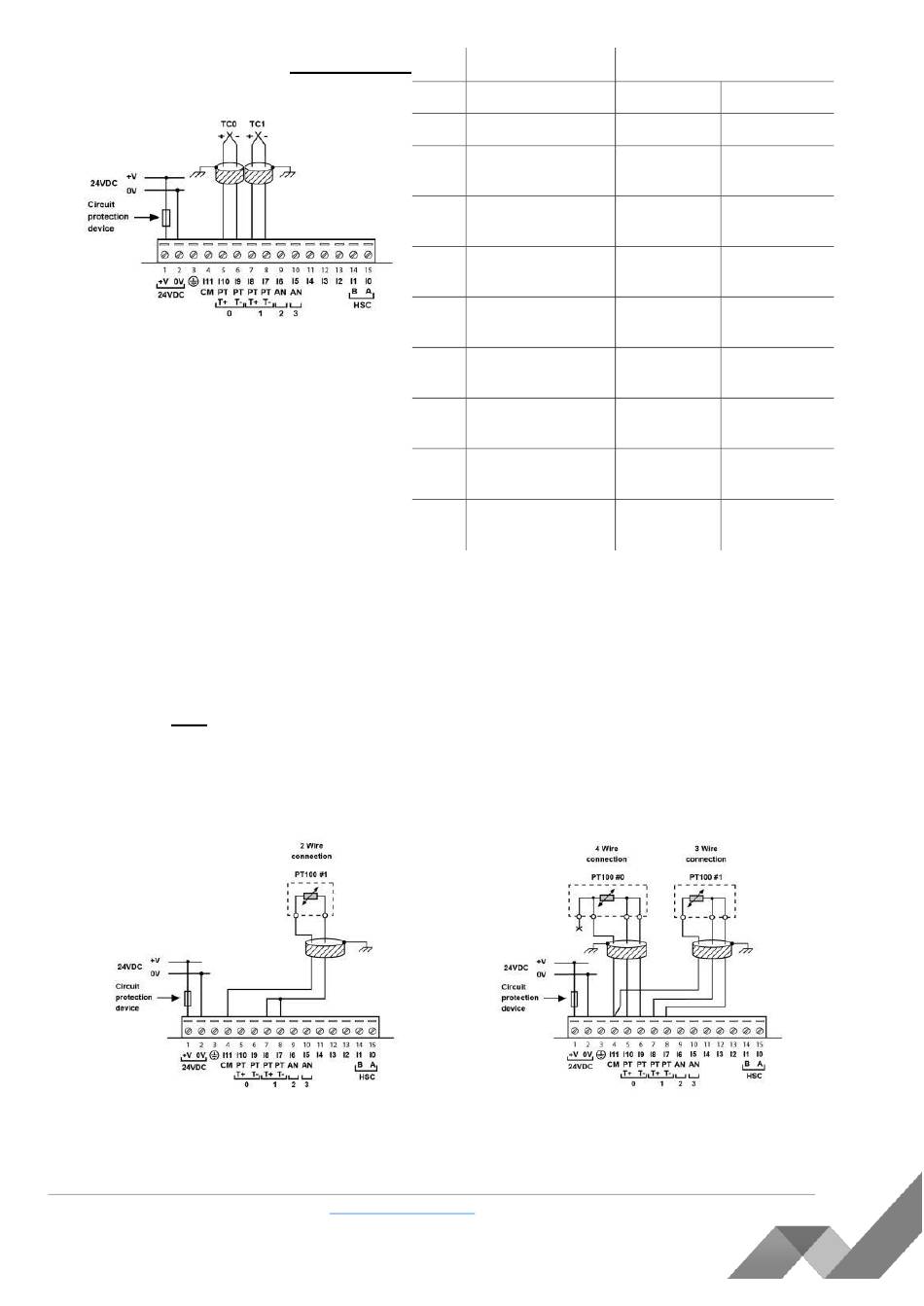

 Thermocouple 0: utilise l'entrée 9 en
négative et l'entrée 10 en positive.
 Thermocouple 1: utilise l'entrée 7 en
négative et l'entrée 8 en positive
RTD
 PT100 (Capteur 0): utilise les entrées 9 et 10, associées au signal commun (CM).
 PT100 (Capteur 1): utilise les entrées 7 et 8, associées au signal commun (CM).
 4 câbles PT100 peuvent être utilisés en laissant un des capteurs non connecté.
PL Systems Unitronics France -
Version : 01/07/2016
Type Temp. Gamme
Thermocouple
mV
B
E
J
K
N
R
S
T
info@pl-systems.fr
ANSI (USA) BS1843 (UK)
-5 à 56mV
200 à 1820˚C
+Gris
-Rouge
-200 à 750˚C
+Violet
-Rouge
-200 à 760˚C
+Blanc
-Rouge
-200 à 1250˚C
+Jaune
-Rouge
-200 à 1300˚C
+Orange
-Rouge
0 à 1768˚C
+Noir
-Rouge
0 à 1768˚C
+Noir
-Rouge
-200 à 400˚C
+Bleu
-Rouge
Couleur du câble
+Non
-Bleu
+Marron
-Bleu
+Jaune
-Bleu
+Marron
-Bleu
+Orange
-Bleu
+Blanc
-Bleu
+Blanc
-Bleu
+Blanc
-Bleu
9
